14
Введение
2

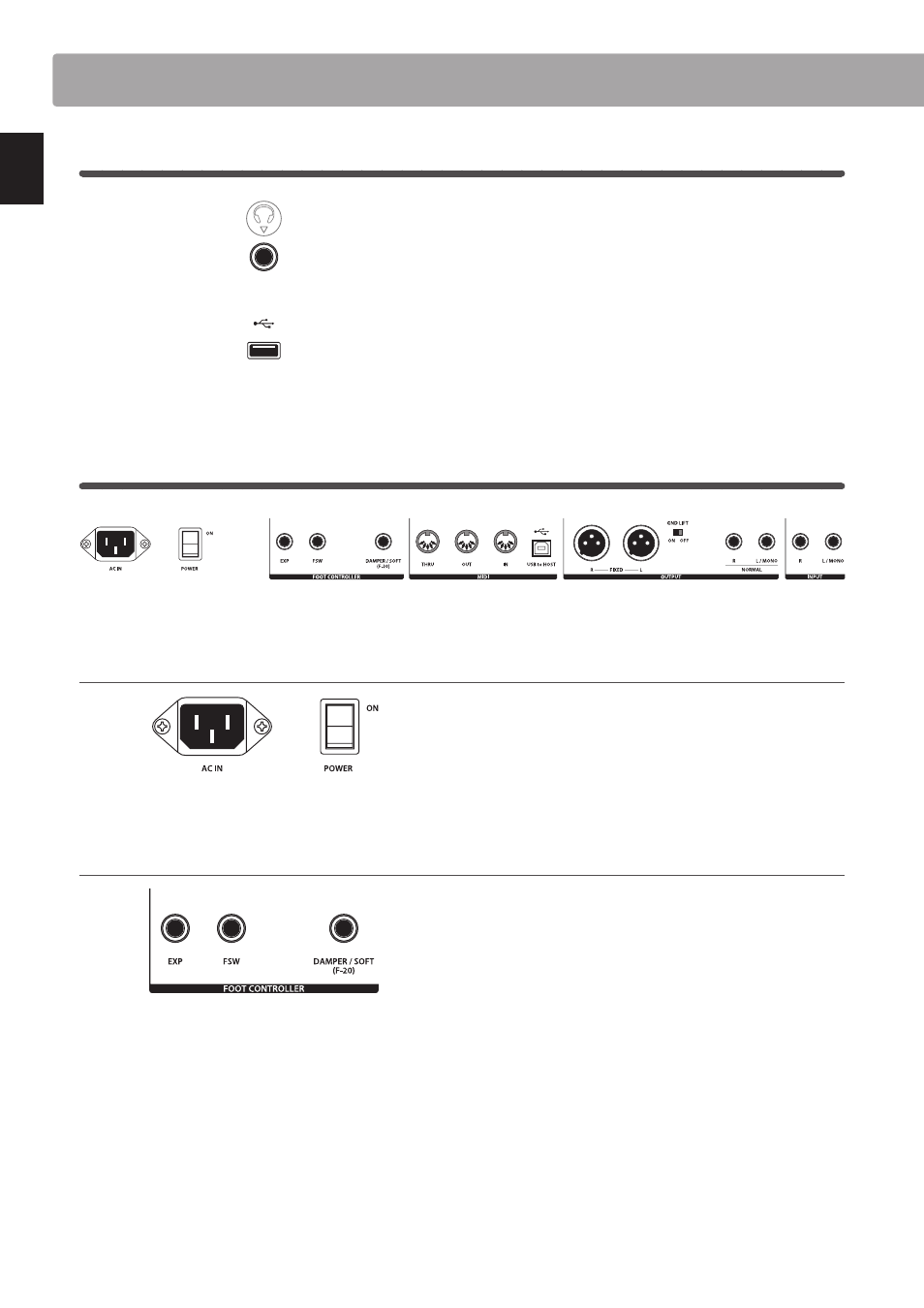

Передняя панель: разъемы и порты
Гнездо наушников
Находится слева на передней панели и служит для подклю-
чения стереофонических наушников со стандартным разъе-
мом «джек» 1/4”.
Порт USB
Находится справа на передней панели и позволяет подклю-
чать запоминающие устройства USB, имеющие файловую
систему FAT или FAT32 для загрузки или сохранения файлов.
3
Задняя панель
a
Секция питания
Разъем AC IN
Служит для подключения провода питания.
Переключатель POWER
Служит для включения/выключения MP10.
b
Секция подключения педалей FOOT CONTROLLER
Разъем EXP
Используется для подключения педали экспрессии.
Разъем FSW
Служит для подключения фут-свитча.
Разъем DAMPER/SOFT (F-20)
Используется для подключения поставляемой в комплекте
двойной педали F-20. По умолчанию правая педаль действует
как демпер (педаль сустейна), а левая как педаль заглушения.
* На любую педаль можно назначить другие функции на странице
«Контроллеры» меню настроек (стр. 43)
Названия деталей и их функции
e
d
c
b
a
