ПРИЛОЖЕНИЕ

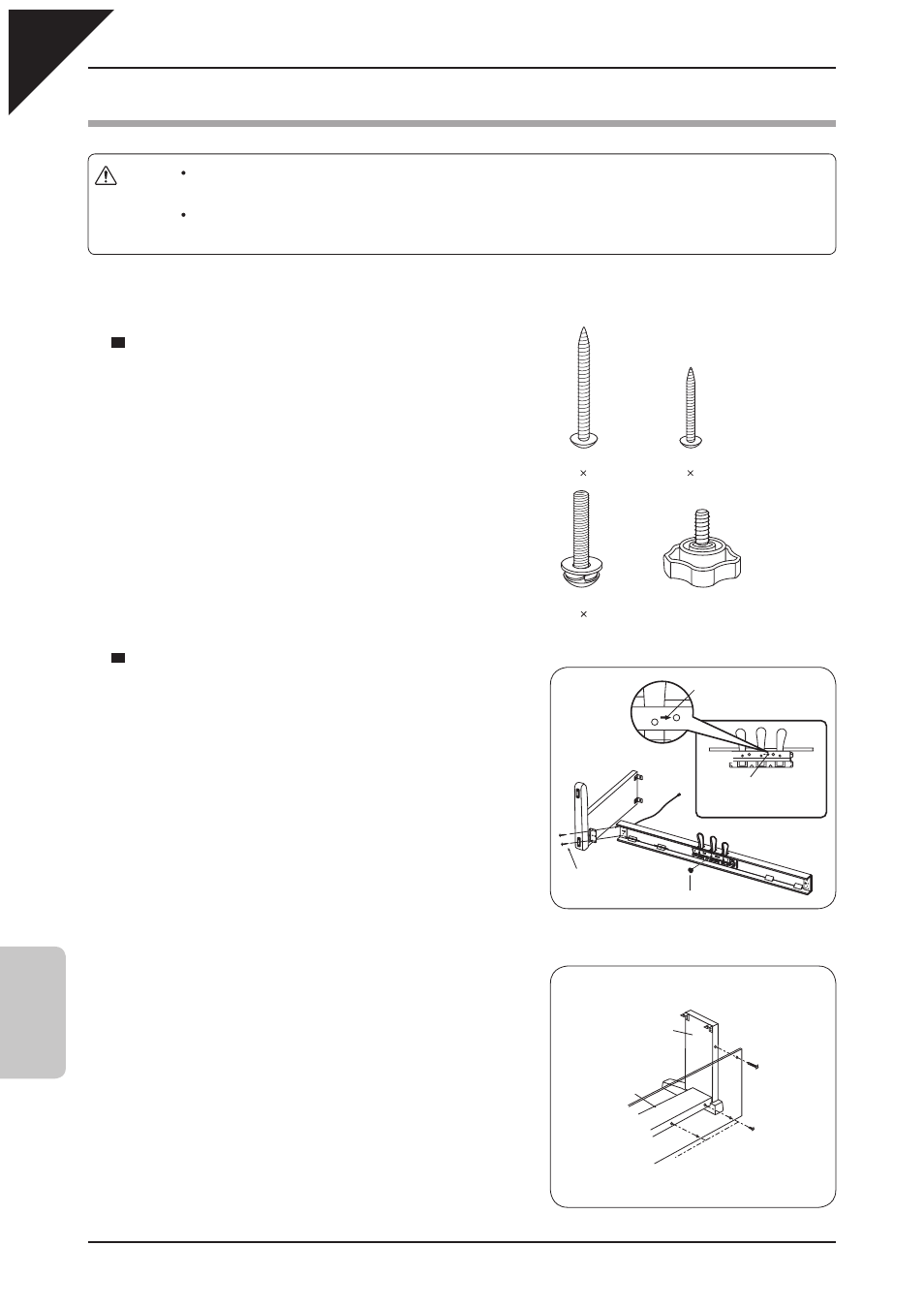

2) РУКОВОДСТВО ПО СБОРКЕ
Перед началом сборки цифрового пиано ΚDP80 убедитесь в наличии всех деталей.
Также для сборки вам потребуется крестовая отвертка (в комплект поставки не входит).
КОМПЛЕКТ ПОСТАВКИ
Боковая панель (A) ........................................ 2 шт.
Задняя панель (B) ...........................................1 шт.
Педальная панель (C) ...................................1 шт.
Шуруп (D) ........................................................... 2 шт.
Шуруп (E) ............................................................ 8 шт.
Винт (с плоской шайбой
и гровером) (G) ............................................... 4 шт.
Педальный болт (H) .......................................1 шт.
ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ
1. Вверните педальный болт (H) в отверстие на педальной панели
(С) примерно на 1 см.
Освободите педальный кабель.
Соедините педальную панель (С) с боковыми панелями (А),
слегка вкрутив по одному
шурупу (E) с каждой стороны.
Убедитесь, что правая и левая панели стоят на своих местах и
педальный кабель нигде не защемлен.
Вставьте оставшиеся 2 шурупа (E) в отверстия с каждой сторо-
ны (см. иллюстрацию), и крепко вкрутите все шурупы, скреп-
ляя боковые и педальную панели.
2. Присоедините заднюю панель (B) к левой и правой боковым
панелям (A), вкрутив с каждой стороны по длинному шурупу (D).
После этого прикрепите заднюю панель к педальной с помощью
четырёх шурупов (Е).
Внимание
Пожалуйста, внимательно прочитайте данное руководство перед сборкой цифрового пиано ΚDP80.
Для осуществления сборки понадобится не менее двух человек.
При перемещении цифрового пиано ΚDP80 будьте осторожны, чтобы не прищемить руки и не уронить
инструмент на ногу.
Шуруп (D)
ø4 30
Шуруп (E)
ø4 16
Винт (G)
M6
25
Педальный болт (H)
(C)
(B)
(D)
(E)
(A)
Отверстие педального болта
(низ педальной панели)
(A)
(E)
Стрелка
(C)
Педальный
кабель
(H)
