ПРИЛОЖЕНИЕ

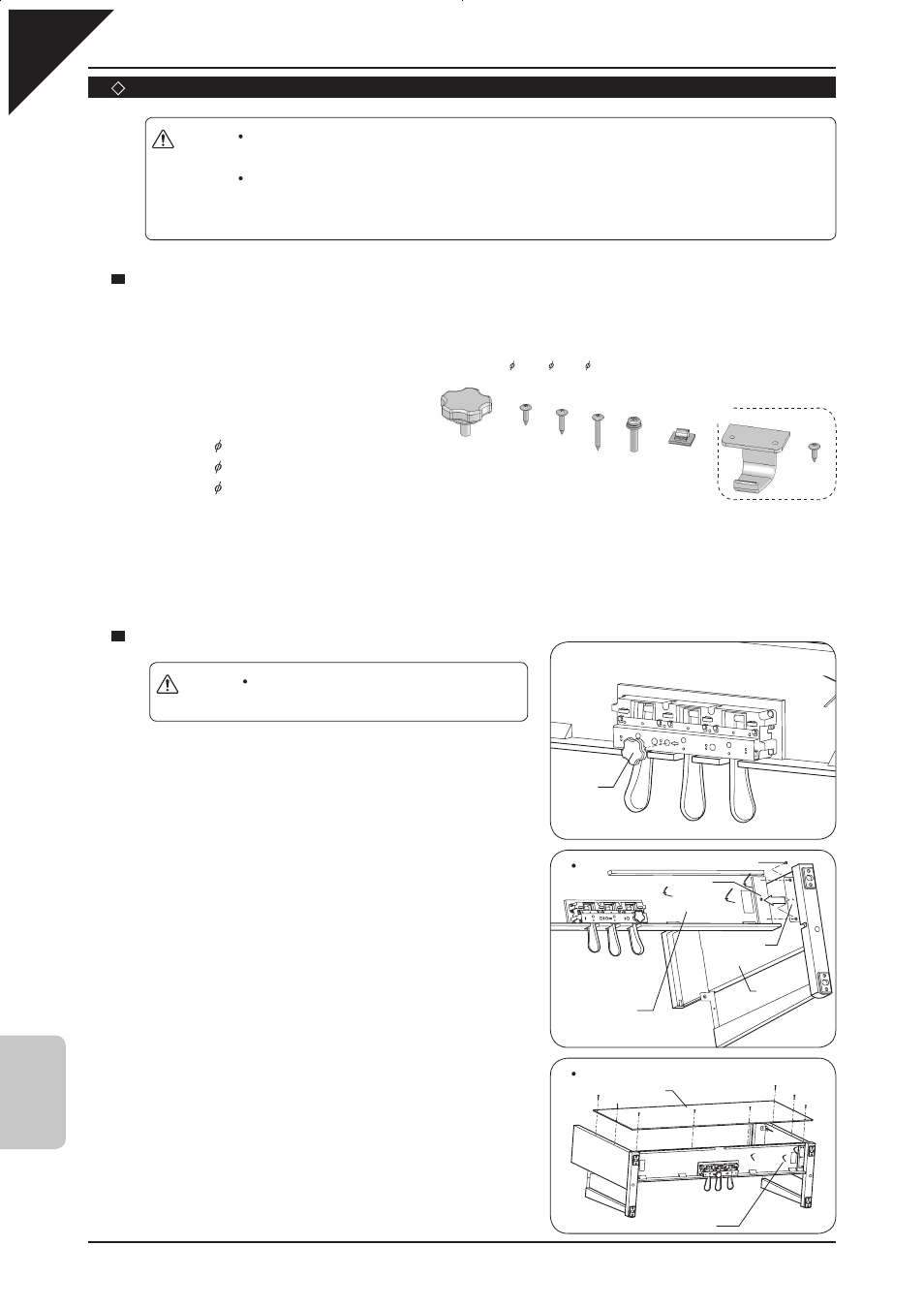

РУКОВОДСТВО ПО СБОРКЕ
КОМПЛЕКТ ПОСТАВКИ
Перед началом сборки цифрового пиано CN33 убедитесь в наличии всех деталей.
Также для сборки вам потребуется крестовая отвертка (в комплект поставки не входит).
(A) Корпус пиано (x 1)
(B) Педальная панель (x 1)
(C) Боковая панель (x 1 левая и правая)
(D) Задняя панель (x 1)
(E) Регулировочный винт (x 1)
(F) Шуруп: 4 x 16 (x 4) (серебристый)
(G) Шуруп: 4 x 20 (x 4)
(H) Шуруп: 4 x 30 (x 4)
(I) Винт: M6 x 25 (x 4)
(J) Фиксатор провода (x 2)
(K) Крючок для наушников и шурупы (x 1 набор)
(L) Шнур питания (x 1)
ПОРЯДОК СБОРКИ
1. Вверните регулировочный винт (E) в отверстие на педаль-
ной панели.
2. Соедините педальную панель (B) с боковыми панелями (C)
так, чтобы передний край педальной панели вошел в пазы бо-
ковых панелей. Убедитесь, что металлическая скобы в основа-
нии боковых панелей вошли под вспомогательные шурупы на
педальной панели.
3. Придерживая педальную (B) и боковые панели (C), затяните
вспомогательные шурупы с обоих сторон.
Вкрутите по два шурупа (F) с каждой стороны. Убедитесь, что
все шурупы аккуратно затянуты, а между панелями нет зазоров.
4. Освободите и расправьте педальный провод, прикрепленный
снизу к педальной панели.
5. Прикрепите заднюю панель (D) к стойке, вкручивая шурупы
(G) и (H) в имеющиеся отверстия. Шурупы, отмеченные на
схеме знаком *, вкрутите, но не затягивайте.
ВНИМАНИЕ
Пожалуйста, внимательно прочитайте данное руководство перед сборкой цифрового пиано
CN33. Для осуществления сборки понадобится не менее двух человек.
Во время сборки вам, возможно, потребуется сильно наклонять инструмент. Пожалуйста,
будьте осторожны, чтобы не прищемить руки и не уронить инструмент на ногу.
ВНИМАНИЕ
Будьте осторожны, постарайтесь не поцара-
пать пол и пиано во время сборки.
(E)
1
(B)
(C)
(F)
(F)
Вспомогательный шуруп
2 3
(K)
Крючок для наушников
и шурупы
(J)
Фиксатор
провода
(E)
Регулировочный
винт
(F)
4 x 16
(G)
4 x20
(H)
4 x30
(I)
M6 x 25
Шуруп
(x 2)
(H)*
(G)
(G)
(G)
(H)*
4 5
(D)
Освободите педальный кабель
(G)
(H)*
(H)*
