Приложение

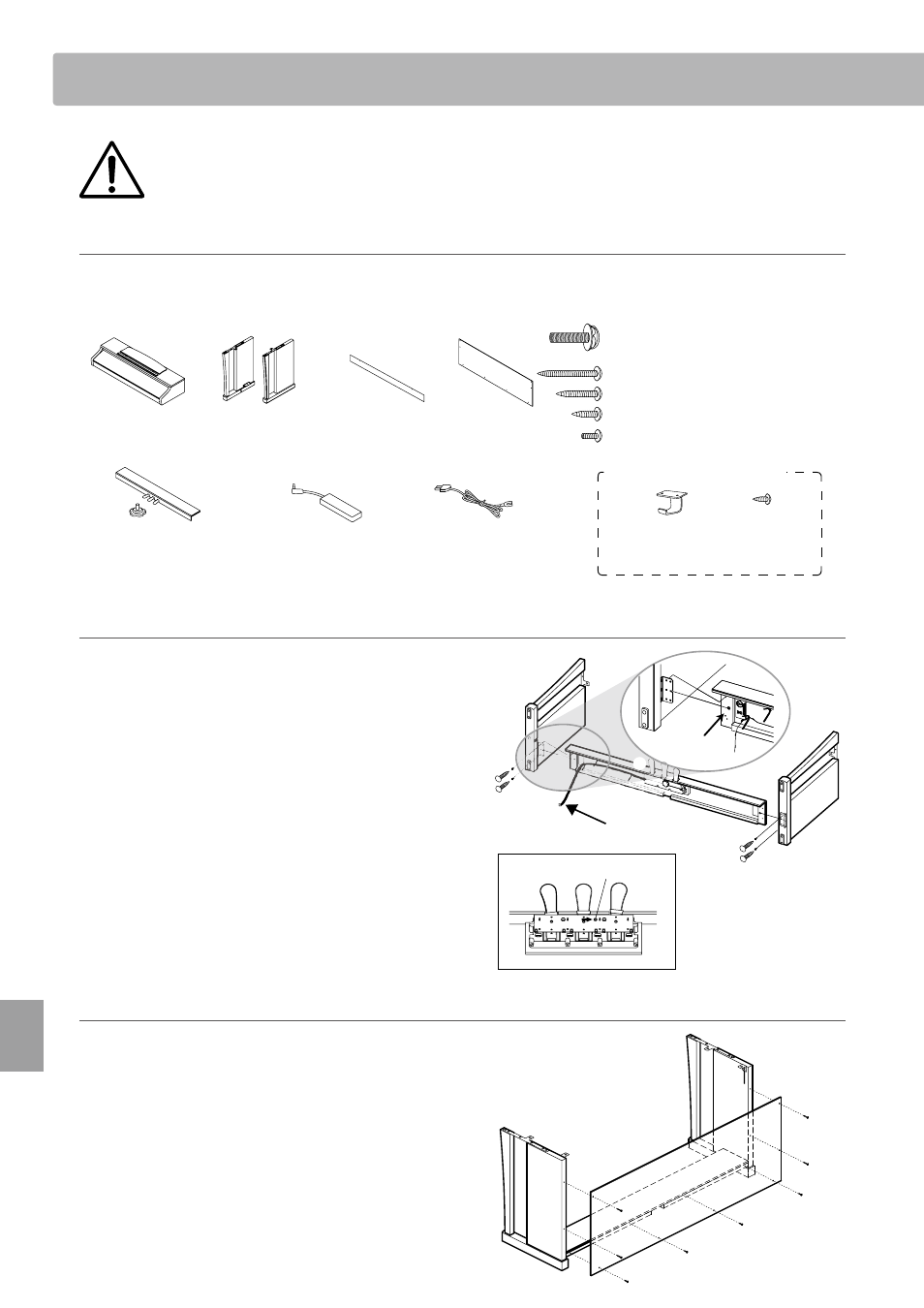

Руководство по сборке
Пожалуйста, внимательно прочитайте данное руководство перед сборкой цифрового пиано CA13.
Обратите внимание, что для установки корпуса инструмента на подставку требуется не менее двух
человек.
 Комплект поставки
Перед началом сборки цифрового пиано
CА13
убедитесь в наличии всех деталей.
Также для сборки вам потребуется крестовая отвертка (в комплект поставки не входит).
a Корпус
инструмента
b Боковые панели
(левая и правая)
f Адаптер питания
c Передняя
панель
e Педальная панель
и педальный винт
d Задняя панель
h Винт
(
с плоской шайбой и
гровером) x 4
i Длинный черный шуруп x 4
j Средний черный шуруп x 4
k Короткий светлый шуруп x 4
l Короткий черный винт x 2
g Сетевой провод Крючок для
наушников х 1
Монтажный
шуруп х 2
m Подвес наушников x 1
1. Монтаж боковых панелей (b), педальной панели и педального винта (е)
Освободите педальный провод, подключенный к нижней
части педальной панели (e).
Вверните педальный винт в отверстие на педальной панели
(см. иллюстрацию) примерно на 1 см.
Соедините педальную панель (e) с боковыми панелями (b)
с помощью вспомогательных шурупов, расположенных по
краям педальной панели. Убедитесь, что левая и правая
боковые панели стоят на своих местах.
Убедитесь, что боковые и педальная панели плотно
состыкованы и между ними нет зазоров.
Вставьте четыре коротких светлых шурупа (k) в отверстия
(см. иллюстрацию) и крепко вкрутите их, скрепляя боковые
и педальную панели.
2. Установка задней панели (d)
Поставьте собранные боковые и педальную панели на пол.
Присоедините заднюю панель (d) к боковым панелям с
помощью четырех длинных черных шурупов (i). После этого
прикрепите заднюю панель к педальной панели четырьмя
средними черными шурупами (j).
i
i
j
Отверстие для педального винта
k
e
b
Педальный провод
Вспомогательный
шуруп
