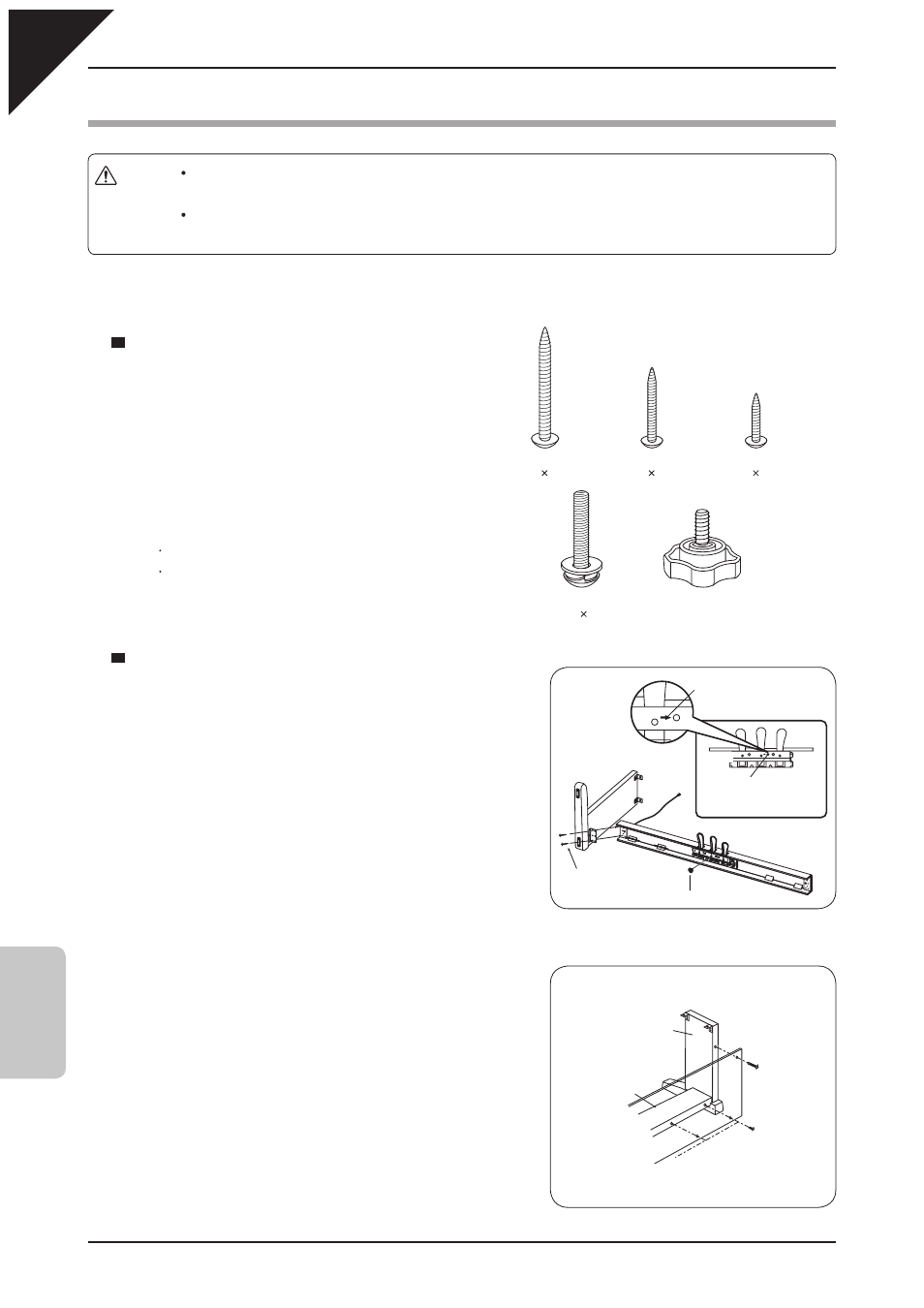

2) РУКОВОДСТВО ПО СБОРКЕ
Перед началом сборки цифрового пиано CN23 убедитесь в наличии всех деталей.
Также для сборки вам потребуется крестовая отвертка (в комплект поставки не входит).
КОМПЛЕКТ ПОСТАВКИ
Боковая панель (A) ....................................... 2 шт.
Задняя панель (B) .........................................1 шт.
Педальная панель (C) ..................................1 шт.
Шуруп (D) ..................................................... 2 шт.
Шуруп (E) ..................................................... 4 шт.
Шуруп (F) ..................................................... 4 шт.
Винт (с плоской шайбой и гровером) (G) ..... 4 шт.
Педальный болт (H) .......................................1 шт.
Комплект для подвеса наушников
Крючок для наушников.............................1 шт.
Монтажный шуруп .................................... 2 шт.
ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ
1. Вверните педальный болт (H) в отверстие на педальной панели
(С) примерно на 1 см.
Освободите педальный кабель.
Соедините педальную панель (С) с боковыми панелями (А) с
помощью
вспомогательных шурупов, расположенных по кра-
ям педальной панели. Убедитесь, что правая и левая панели
стоят на своих местах и педальный кабель нигде не защемлен.
Вставьте по два коротких шурупа (F) в отверстия с каждой сто-
роны (см. иллюстрацию), и крепко вкрутите их, скрепляя боко-
вые и педальную панели.
2. Присоедините заднюю панель (B) к левой и правой боковым
панелям (A), вкрутив с каждой стороны по длинному шурупу (D).
После этого прикрепите заднюю панель к педальной с помощью
четырёх средних шурупов (Е).
Внимание
Пожалуйста, внимательно прочитайте данное руководство перед сборкой цифрового пиано CN23.
Для осуществления сборки понадобится не менее двух человек.
При перемещении цифрового пиано CN23 будьте осторожны, чтобы не прищемить руки и не уронить
инструмент на ногу.
Шуруп (D)
ø4 30
Шуруп (E)
ø4 20
Шуруп (F)
ø4 16
Винт (G)
M6
25
Педальный болт (H)
(C)
(B)
(D)
(E)
(A)
Отверстие педального болта
(низ педальной панели)
(A)
(F)
Стрелка
(C)
Педальный
кабель
(H)
