125
Настройка конфигурации контроллеров
Инструкция по установке
1

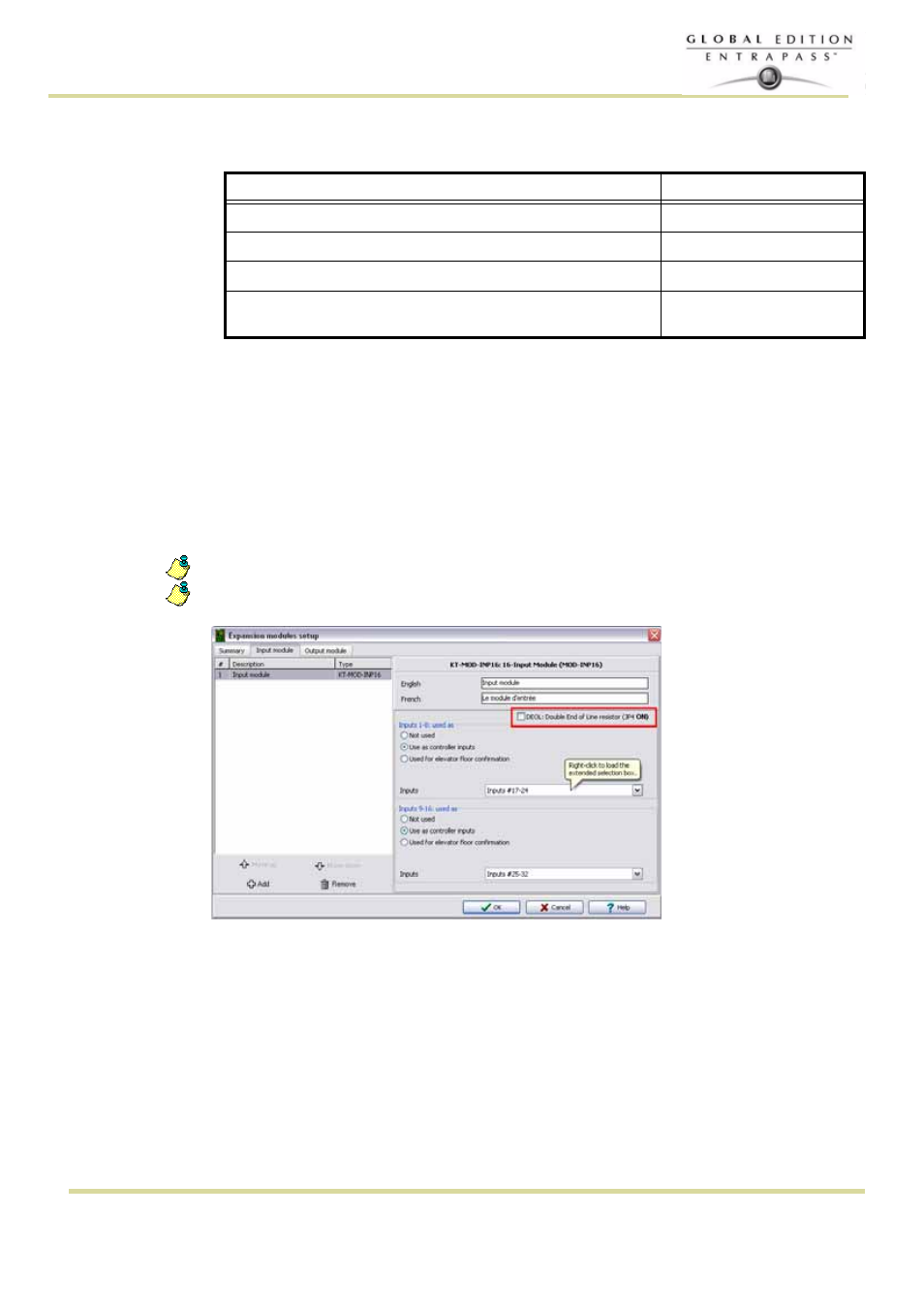

Если на контроллер KT-400 установлен(ы) модуль(и) расширения, следует нажать кнопку
Expansion module configuration (Конфигурация модуля расширения). При этом открывается
окно настройки модулей расширения Expansion modules setup. .
2
Чтобы добавить модуль KT-MOD-INP16, следует открыть закладку Input Module (входной
модуль) и нажать кнопку Add. Если в списке найдено более одного входного модуля, то
необходимо тщательно проверить, что вы выбрали правильный модуль, который будет
подвергнут изменениям. Назначить имена модулей в соответствующих полях для каждого
применяемого языка и выделить необходимые опции.
3
Выберите DEOL: Double end-of-line resistor JP4 On (Двойной оконечный резистор), чтобы
назначить DEQL на модуле KT-MOD-INP16.
ПРИМЕЧАНИЕ: Целая плата расширения использована для обеспечения 8 входов с DEOL.
Эти 8 входов добавлены в следующую группу на 8 входов. Например, если входа №
33-40 имеют режим DEOL, то входа № 33-40 и № 41-48 не будут доступны для
других модулей. Эти номера будут уже заняты. При подключении новых модулей
вам будет необходимо присваивать другие номера.
ПРИМЕЧАНИЕ: Входы контроллера 1-16 зарезервированы для входов на KT-400.
Пример с входами 1-8, которые назначены как input контроллера
4
Для выбора номеров входов можно использовать два способа: выпадающий список меню и окно
расширенного режима поиска Extended selection box. Чтобы загрузить окно Extended selection
Если необходимо
то следует перейти к:
настроить входной модуль KT-MOD-INP16
пункт 2.
настроить выходной модуль KT-MOD-OUT16
пункт 5.
настроить релейный модуль KT-MOD-REL8
пункт 6.
изменить конфигурацию уже установленного модуля
расширения
пункт 7.
