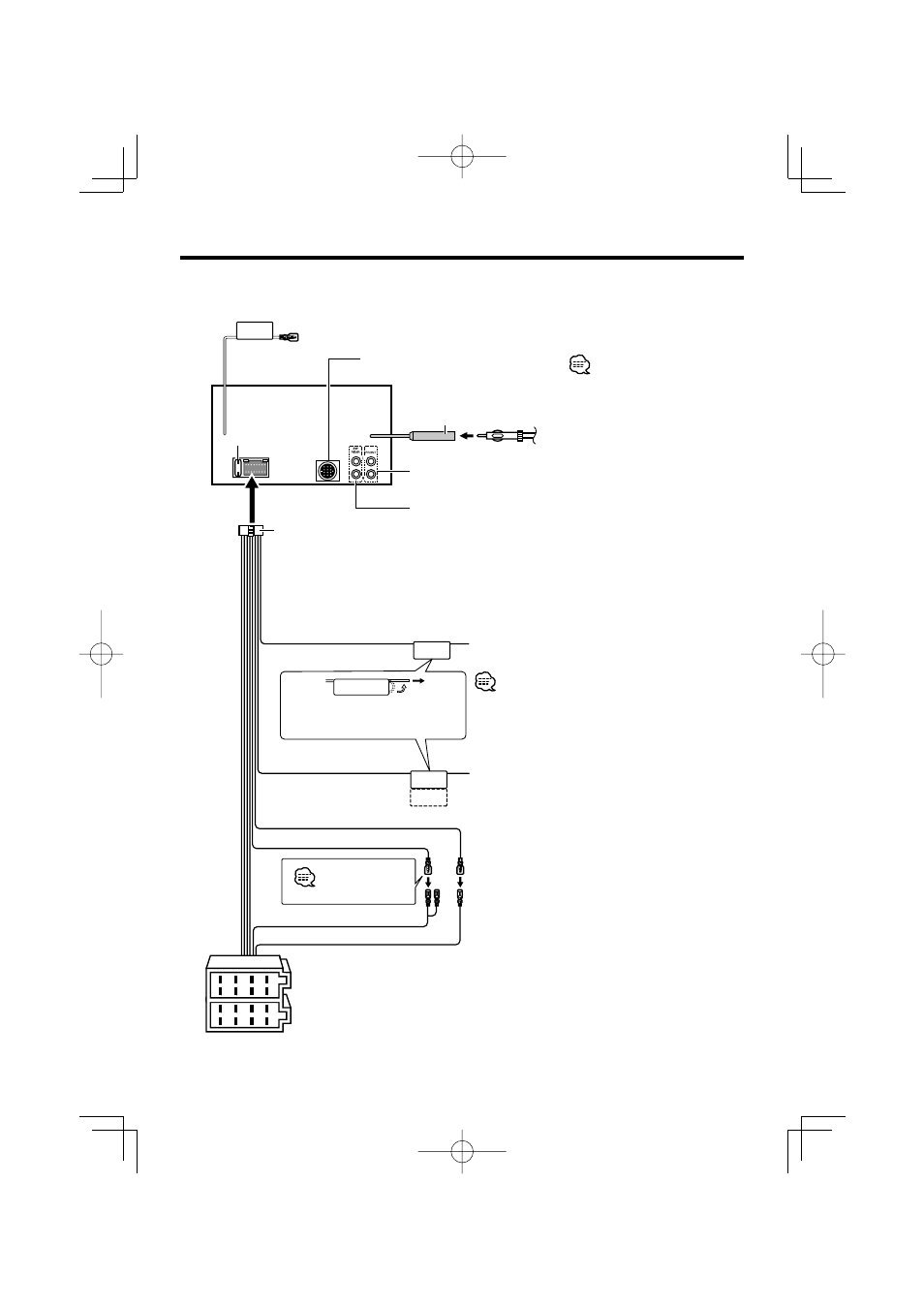

Подсоединение кабелей к гнездам для подключения
REMO.CONT
P.CONT
ANT.CONT
MUTE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Kабель батареи (Желтый)
Провод зажигания (Красный)
Вход антенны FM/AM (JASO)
Шнур антенны
Особенности подключения системы слежения
Kenwood изложены в руководстве по ее
эксплуатации.
Жгут проводов
(Принадлежность
1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL (кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем питания,
который не входит в комплект поставки, или к
выводу управления антенной в автомобиле.
Подсоедините к заземленному выводу, когда
зазвонит телефон или во время разговора.
Штепсель А–7 (Красный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Смотрите
следующую
страницу
Пульт дистанционного управления на руле (Голубой/Жёлтый)
К чейнджеру дисков Kenwood/
Внешнему дополнительному устройству
Чтобы подсоединить эти концы,
обратитесь к соответствующим
руководствам.
Задний левый вывод/ Левый выход сабвуфера (Белый)
Задний правый вывод/ Правый выход сабвуфера (Красный)
Предохранитель
(10A)
Передний левый выход (Белый)
Передний правый выход (Красный)
