razmaka na vodilici za rez.
Ako koristite ploču za rubni rez, poravnajte pločicu alata s
linijom reza.
3. Stegnite vodilicu za rez na izradak na željenom mjestu kako
biste izveli rez.
4. Čvrsto držite alat i koristite rub vodilice kao ogradu kako biste
izveli prvi rez. SLIKA 19
5. Okrenite izradak ostavljajući vodilicu za rez pričvršćenu na
mjestu i zarežite po drugi put kako biste potpuno prerezali
dasku 2” x 4”.
Vodilica za mitrasti/kosi rez
Dremel DSM20, vodilica za kosi rez (opcionalni dodatak) i ploča
za rezanje uz rub savršena su kombinacija za izvođenje ukošenih
rezova, fasetnih rezova i ravnih rezova u baznim pločama i
kalupima. Indikatori kuta također pomažu izvođenju rezova za
najčešće kutove kao što su 15°, 22,5° ili 30°.
1. Izmjerite i označite željenu liniju reza na komadu drveta.
2. Postavite vodilicu za kosi rez na drvo na označenom mjestu
reza.
3. Stegnite vodilicu za rez na izradak na željenom mjestu kako
biste izveli rez.
4. Čvrsto držite alat i zarežite.
Ravni rezovi – koristite vanjski rub vodilice za rez kao ogradu.
SLIKA 20
Kosi rez pod 45° - koristite ukošeni rub vodilice za rez kao
ogradu. SLIKA 21
! UPOZORENJE
UVJERITE SE DA ALAT ISPRAVNO
NASJEDA U VODILICU PRIJE NEGO
POKRENETE ALAT I BUDITE PAŽLJIVI PRILIKOM ZAUSTAVLJANJA
ALATA UNUTAR VODILICA KAKO BISTE OSIGURALI DA REZNA
PLOČA NE DOĐE U KONTAKT S VODILICOM.
Kosi rezovi (15°, 22,5° ili 30°)- nagnite vodilicu za rez na
označeni kut prema željenom kutu koristeći oznaku indikatora kuta
na vodilici, završite rez koristeći vanjski rub vodilice kao ogradu.
SLIKA 20
Fasetni rez pod 45° - Korištenjem samo ploče za rez uz rub,
postavite pilu u vodilicu za rez kako biste izveli rez. SLIKA 22
Vodilica će pozicionirati pilu kako biste izveli fasetni rez u izratku
do debljine 9/16”. Za izvođenje reza, najprije postavite alat u
vodilicu tako da stražnja strana noge alata pristaje u vodilicu.
Uključite alat i nastavite s rezom. Zaustavite alat prije vađenja iz
vodilice.
Provjerite je li potreban unutrašnji lijevi, vanjski lijevi, unutrašnji
desni ili vanjski desni rez i shodno tome okrenite izradak. Položaji
A, B, C, ili D. SLIKA 23

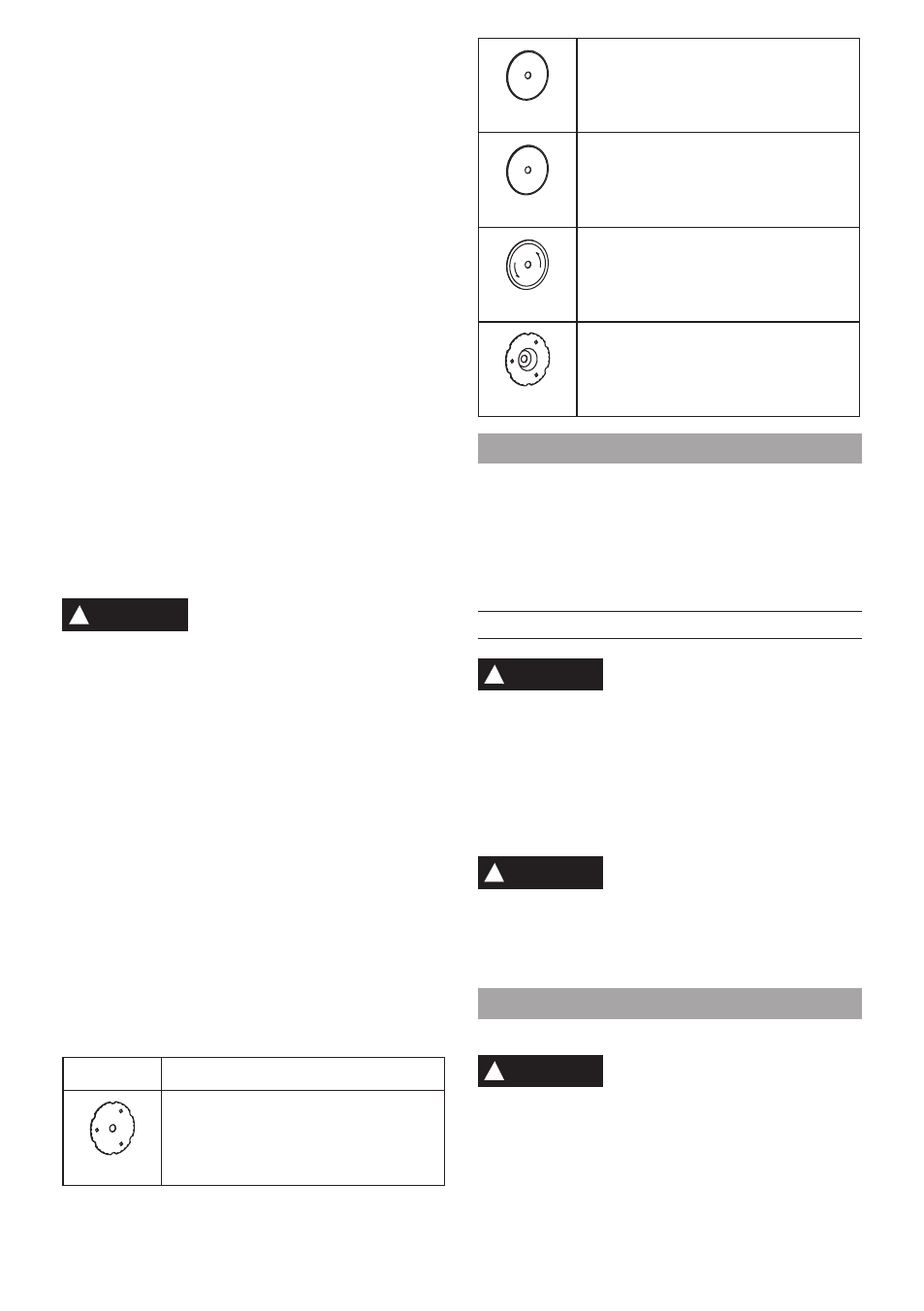

SLIKA 22 Popis dodataka, pogledajte Prednji dio.
Dodatak ispod:
dodatak Primjena
dsM500
Abrazivna rezna ploča s karbidnim pijeskom
namijenjena rezanju drveta i drugih mekih
materijala.
dsM510
Ojačana abrazivna rezna ploča tipa 1
namijenjena rezanju raznih materijala kao što
su metal i plastika.
dsM520
Ojačana abrazivna rezna ploča tipa 1
namijenjena rezanju kamena.
dsM540
Dijamantna abrazivna ploča namijenjena
rezanju tvrdih materijala kao što su mramor,
beton, cigla, porculan i pločice.
dsM600
Razmačna abrazivna rezna ploča s karbidnim
pijeskom namijenjena rezanju drveta i drugih
mekih materijala.
odrŽaVanje
Izvođenje preventivnog održavanja od strane neovlaštenog osoblja
može prouzročiti brkanje unutarnjih kablova i komponenata i
posljedično veliku opasnost. Preporučamo vam da održavanje
alata prepustite servisnom centru Dremel. Prije servisiranja
ili čišćenja izvucite utikač iz utičnice kako bi izbjegli ozljede i
neočekivano puštanje alata u rad.
ČišĆenje
! UPOZORENJE
DA BI SE IZBJEGLE NEZGODE, PRIJE
ČIŠĆENJA UVIJEK ISKLJUČITE ALAT I/ILI
PUNJAČ. Alat se najučinkovitije čisti pomoću suhog
komprimiranog zraka. Uvijek nosite zaštitne naočale kad čistite alat
pomoću komprimiranog zraka.
Otvori za ventilaciju i poluge sklopke moraju biti čisti i slobodni
od stranih tvari. Nemojte pokušavati čistiti alat umetanjem oštrih
predmeta kroz otvor.
! UPOZORENJE
ODREĐENA SREDSTVA ZA ČIŠĆENJE I
OTAPALA OŠTEĆUJU PLASTIČNE
DIJELOVE. Neki od njih su: benzin, ugljični tetraklorid, klorirana
sredstva za čišćenje, amonijak i deterdženti za kućanstvo koji sadrže
amonijak.
serVis i jaMsTVo
! UPOZORENJE
U UNUTRAŠNJOSTI NEMA DIJELOVA KOJE
MOŽE SERVISIRATI KORISNIK. Preventivno
održavanje koji izvode neovlaštene osobe za rezultat može imati
zamjenu unutarnjih žica i sastavnica što može prouzročiti ozbiljnu
opasnost. Mi preporučamo da se servisiranje svih alata izvodi u
Dremel servisnom centru. SERVISERI: Isključite alat i/ili punjač iz
izvora struje prije servisiranja.
