Страница 6
1. Полностью отключите тепловой насос от источника электропитания.
2. Снимите переднюю крышку с теплового насоса.
3. Проведите соединительный кабель функции управления тарифом через отверстие в верхней панели вперед до клеммной
колодки.

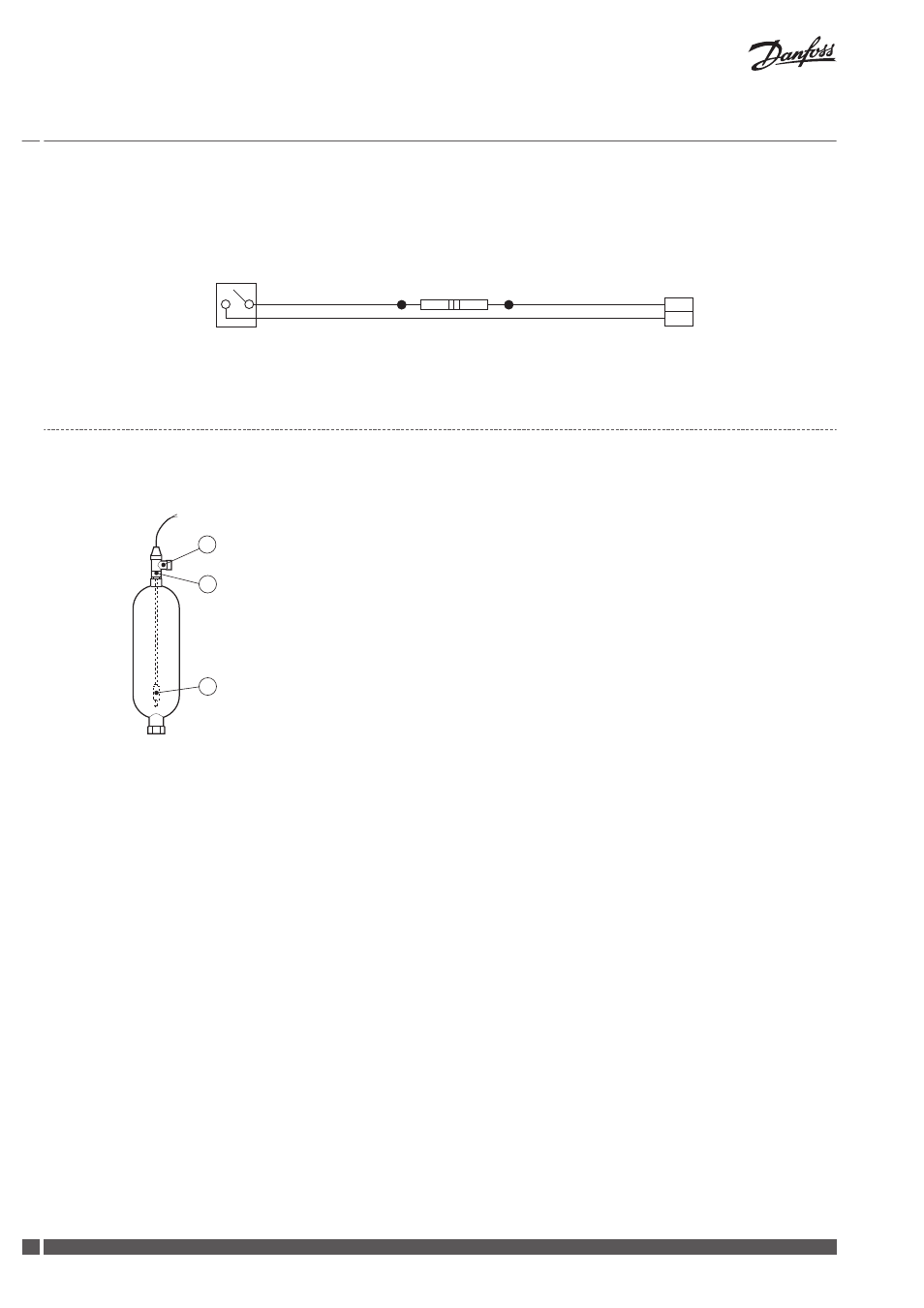

4. Подключите кабель, как показано на рисунке ниже.
307
308
10 kΩ
5. Установите переднюю крышку на тепловой насос. Подключите источник электропитания.
1.4
Реле уровня
В некоторых странах требуется оборудовать тепловой насос реле уровня для рассольной системы. Перед вводом теплового на-
соса в эксплуатацию обязательно ознакомьтесь с местными нормами и правилами.
2
1
3
1
Предохранительный клапан
2
Реле уровня
3
Поплавок
Подключите датчик расхода в соответствии с инструкцией по установке, поставляемой со вспомогательным оборудованием.
