Внимание!
Соблюдайте максимальную аккуратность при обращении с
корпусом клапана и клапанной вставкой. До использования по
назначению клапанные вставки следует хранить в оригинальной
упаковке. Любое повреждение может привести к нарушению
работоспособности клапана.
Max.
70°C
M
in. 120 mm

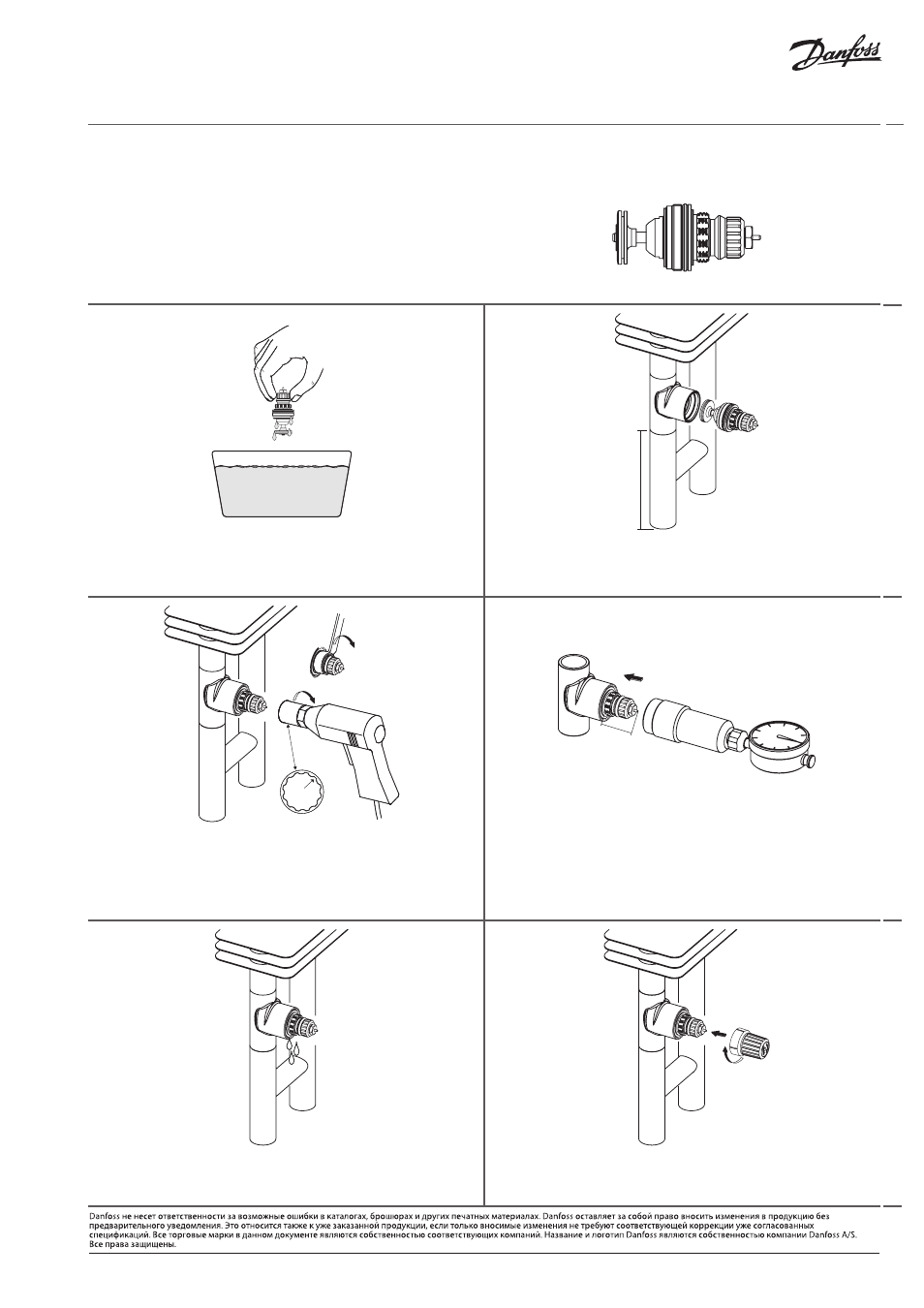

1. Смочите клапанную вставку, погрузив ее в воду. 2. Установите вставку в корпус и затяните вручную. Не допускайте
перегрева выше максимально допустимой температуры, чтобы
не повредить уплотнительное кольцо при установке вставки.
x 12
30 N
30.4 ± 0.4 mm
3. Затяните вставку гаечным ключом на 21М, приложив момент
затяжки 30 Нм ± 10%.
4. Чтобы обеспечить требуемое закрытие клапана, приложите
к штоку клапана усилие в 30 Н до упора измерительного
приспособления и выполните измерение, как показано
на рисунке. Предусмотрен специальный инструмент для
измерения.
5. Проверка герметичности системы должна выполняться в
соответствии с инструкциями изготовителя конвектора.
6. Установите защитный колпачок зеленого цвета и затяните
вручную.
Руководство по монтажу
Стальной клапан для конвекторов однотрубных систем отопления
013R9565 / VIFOD150 Произведено Danfoss A/S © 08/2012
