DLS OA8 - Инструкция

Благодарим вас за покупку сабвуфера DLS. Для его корректной ра-
боты необходима правильная инсталляция. Данное руководство позволит
вам справиться с этой задачей на профессиональном уровне, поэтому
просим вас внимательно прочесть его, прежде чем приступать к установ-
ке.
Если указаний руководства пользователя вам достаточно и у вас имеются
все необходимые инструменты, то сабвуфер можно установить самостоя-
тельно. Однако если вы не уверены в своих силах, лучше поручите уста-
новку специалисту.
Данные сабвуферы изначально проектировались для установки в закрытых
корпусах. В случае бескорпусной установки (open air) следует учесть, что
при таком способе монтажа фактическая выходная мощность сабвуфера
сокращается на 30%. Мы не рекомендуем бескорпусную установку, за ис-
ключением моделей
ных для такого монтажа.
ПОДКЛЮЧЕНИЕ САБВУФЕРА
Способ подключения зависит от типа вашего усилителя. Поэтому лучше
всего следовать инструкциям, приведенным в руководстве к усилителю.
Большинство современных усилителей имеют встроенный фильтр нижних
частот (ФНЧ) и обеспечивают возможность подключения сабвуфера в
мостовом режиме.
Обычно в стереофоническом режиме подключаются два 4-омных сабвуфе-
ра, так как большинство усилителей не могут функционировать при мос-
товом режиме соединения с нагрузкой ниже 4 Ом. Но если у вас усилитель
DLS Ultimate, к нему можно подключить два 4-омных сабвуфера в мосто-
вом режиме, поскольку он сохраняет стабильность работы при нагрузке до
1 Ом.
Мы также рекомендуем использовать инфразвуковой фильтр верхних час-
тот, так как он способствует повышению качества воспроизведения басов
и уменьшает эффект «гулкости» звучания. В большинстве усилителей DLS
этот фильтр является встроенным.
Для выполнения соединений рекомендуется использовать высококачест-
венные акустические кабели с минимальным сечением 2,5 мм
2 (например,
DLS SC 2 х 2,5).

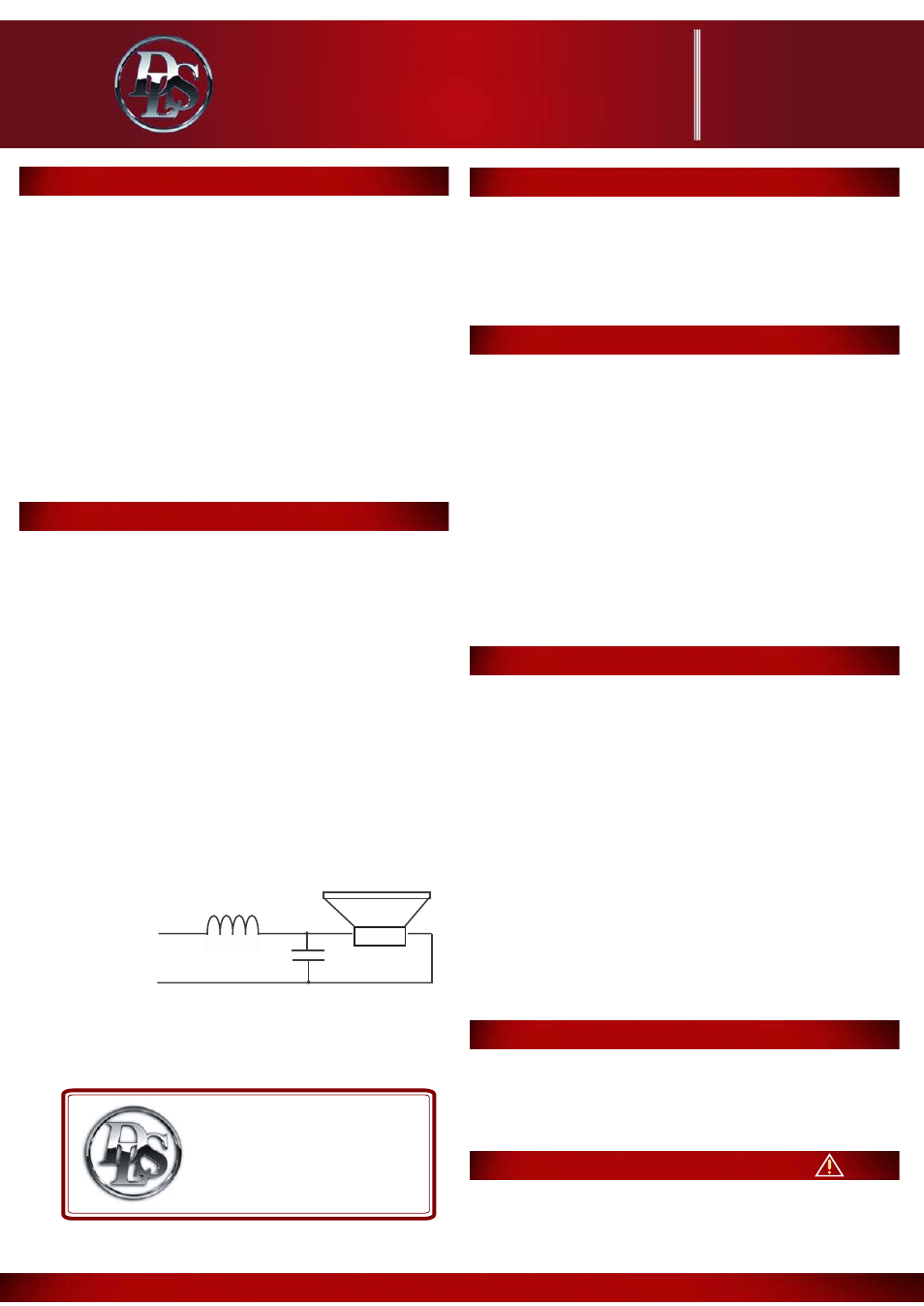

Если в вашем усилителе нет встроенного кроссовера, необходимо исполь-
зовать пассивный кроссовер между усилителем и сабвуфером, как в дан-
ном примере:
Для пассивного фильтра нижних частот 12 дБ ставят последовательно ка-
тушку индуктивности 10 мГн, а биполярный конденсатор емкостью
300 мкФ подключен параллельно. Частота среза кроссовера составляет
95 Гц.
КОРПУСА САБВУФЕРОВ, ОБЩИЕ ПОЛОЖЕНИЯ
Корпуса должны изготавливаться из надежного и герметичного материа-
ла. Лучше всего подходит панель MDF толщиной 19 мм или ДСП толщи-
ной 22 мм. Большие корпуса следует усиливать изнутри каркасом во из-
бежание вибрации. Корпус должен быть полностью герметичным, поэто-
му обработайте герметиком все стыки и отверстия для кабелей. Размер
корпуса определяется характеристиками динамика.
ЗАКРЫТЫЕ КОРПУСА
Закрытые корпуса просты в изготовлении. Размер не име-
ет решающего значения, но он не должен быть слишком маленьким. Раз-
мер корпуса определяют такие характеристики динамика, как резонансная
частота (Fs), полная добротность (Qts), эквивалентный объем (Vas) и амп-
литудный линейный размах динамика (X-max). Чем больше динамик, тем
крупнее корпус. Двум динамикам требуется корпус двойного объема, и
т. д. Корпус должен быть полностью герметичным.
Закрытый корпус следует заполнять акустическим волокном на 75-100%.
Закрытый корпус менее эффективен, чем фазоинверторный, но он спосо-
бен выдерживать высокую мощность и легок в изготовлении.
Сабвуфер в закрытом корпусе создает глубокие басы, к которым стремят-
ся те, кто предпочитает классическую музыку, джаз и спокойный рок. Мы
НЕ РЕКОМЕНДУЕМ использовать сабвуферы серии
в закрытых корпусах, если нет рекомендованных вариантов.
КОРПУС С ФАЗОИНВЕРТОРОМ
Корпус с фазоинвертором имеет большую эффективность (3 дБ) и боль-
ший запас по мощности, чем закрытый корпус. В корпусе с фазоинверто-
ром звук из динамика и из порта совместно создают более высокий уро-
вень звукового давления. Звуковой сигнал, излучаемый из порта и дина-
мика, должен быть синфазным, иначе эффект будет отрицательным.
Размер фазоинверторного корпуса определяется теми же характеристика-
ми динамика, что и размер закрытого корпуса.
Как правило, размер корпуса определяется размерами автомобиля. Чем
меньше корпус, тем выше его резонансная частота. Поэтому корпус не
должен быть настолько большим, чтобы динамик работал ниже собствен-
ной резонансной частоты (Fs), поскольку в этом случае он теряет в мощ-
ности.
Порт не обязательно должен полностью помещаться внутри корпуса, глав-
ное чтобы он имел необходимое сечение и длину.
Иногда в одном корпусе желательно иметь два порта или даже больше. От
одного порта вполне можно перейти к двум и более, главное чтобы общая
площадь фазоинвертора оставалась неизменной.
КОРПУСА С ПОЛОСОЙ ПРОПУСКАНИЯ (ПОЛОСОВЫЕ)
Во всех таких корпусах динамики находятся внутри корпуса, а звук
выходит только через фазоинвертор. Существуют различные виды
полосовых корпусов, и их общей чертой является довольно высокая
сложность изготовления. Большинство сабвуферов DLS можно
использовать в полосовых корпусах.
+
-
C
–
OA8, OA10D OA12D , специально разработан- и
L
PERFORMANCE

САБBУФЕРЫ W308B,
OA10D, OA12D
W310D, W312D
OA8
Perf ormance
Приветствуем Вас!
Тел.: +7(495)234-0654
[email protected]
www.dls.ru
Представительство в России:
E-mail:
При установке громкоговорителя учитывайте его вес. В случае непра-
вильной установки его крепления могут ослабнуть.
ВНИМАНИЕ!
