16 Руководство по эксплуатации REEF GSM-1000 модель 10
Подключение к автосигнализации
Подключение системы к автосигнализации осуществляется после ее установки в
автомобиль. При помощи кабеля, входящего в комплект поставки, соедините разъем
X1 блока управления системы с блоком управления автосигнализации.

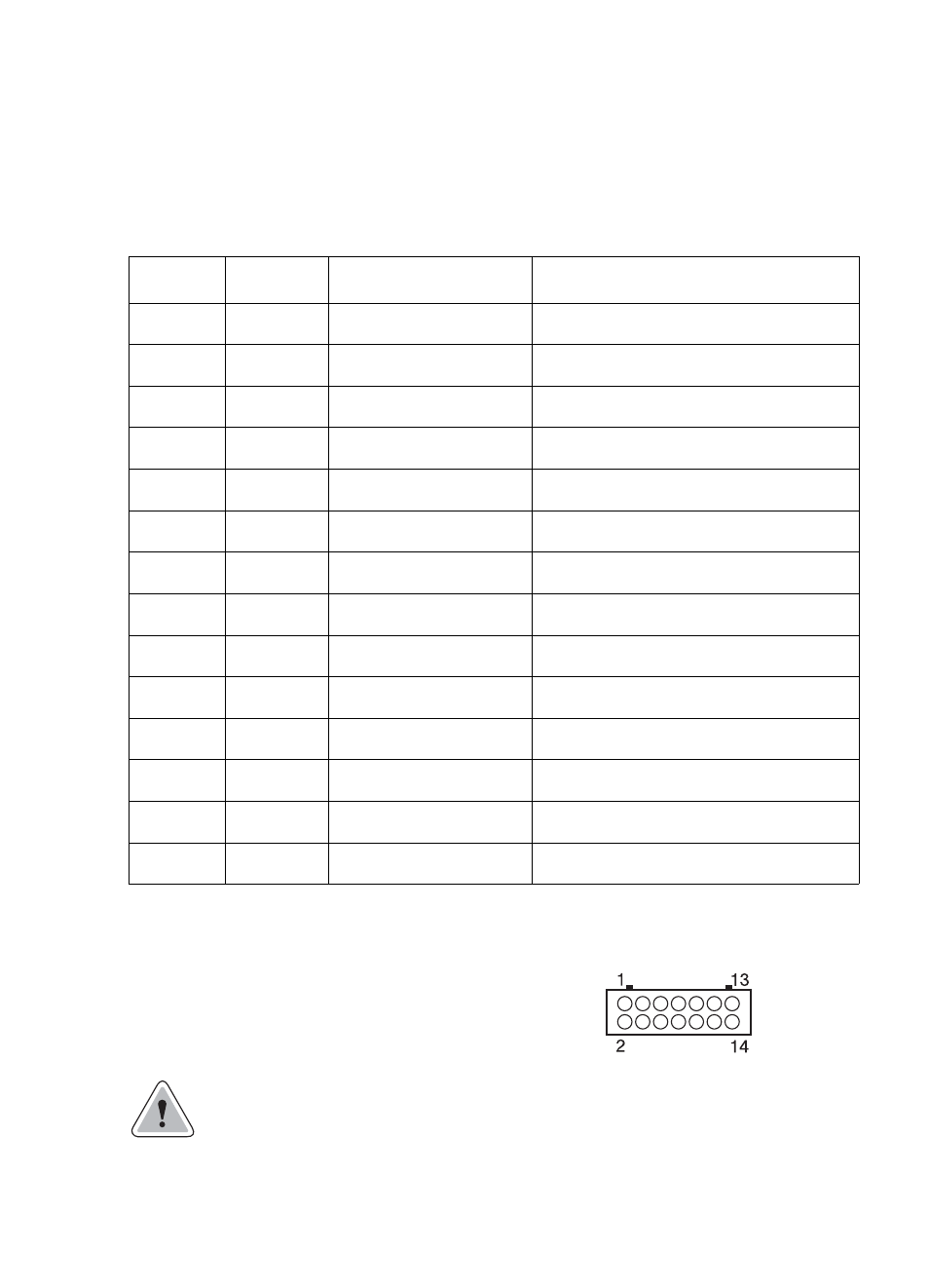

Таблица 7. Назначение и цвета проводов соединительного кабеля
Назначение дополнительных входов и дополнительных команд внесите в
таблицы на стр. 28 Руководства по эксплуатации.
* Для работы с автосигнализациями Black Bug Super BT-85, Reef Net R-501, Reef Net R-500 или
Guard RF-344
Рис. 5. Вид на разъем X1 со стороны проводов.
№ контакта Цвет провода Назначение Примечания
1 Зеленый Дополнительный вход №4 Вход (-)
2 Синий Дополнительный вход №3 Вход (-)
3 Красный Питание + 12 В
4 Розовый Дополнительный вход №2 Вход (-)
5 Серый Дополнительная команда №0 Выход (-)
6 Оранжевый Дополнительный вход №1 Вход (-)
7 Фиолетовый Дополнительная команда №1 Выход (-)
8 Красный Резервное питание + 12 В
9 Желтый Дополнительная команда №2 Выход (-)
10 Черный GND Минус питания
11 Белый Контроль связи с сотовой сетью Выход (-)
12 Зеленый Линия передачи данных (TxD) Вход с автосигнализации*
13 Коричневый Пейджер
Вход
(сигнал с выхода автосигнализации на автопейджер)
14 Синий Линия передачи данных (RxD) Выход на автосигнализацию*
