630.00.00.000 РЭ
16

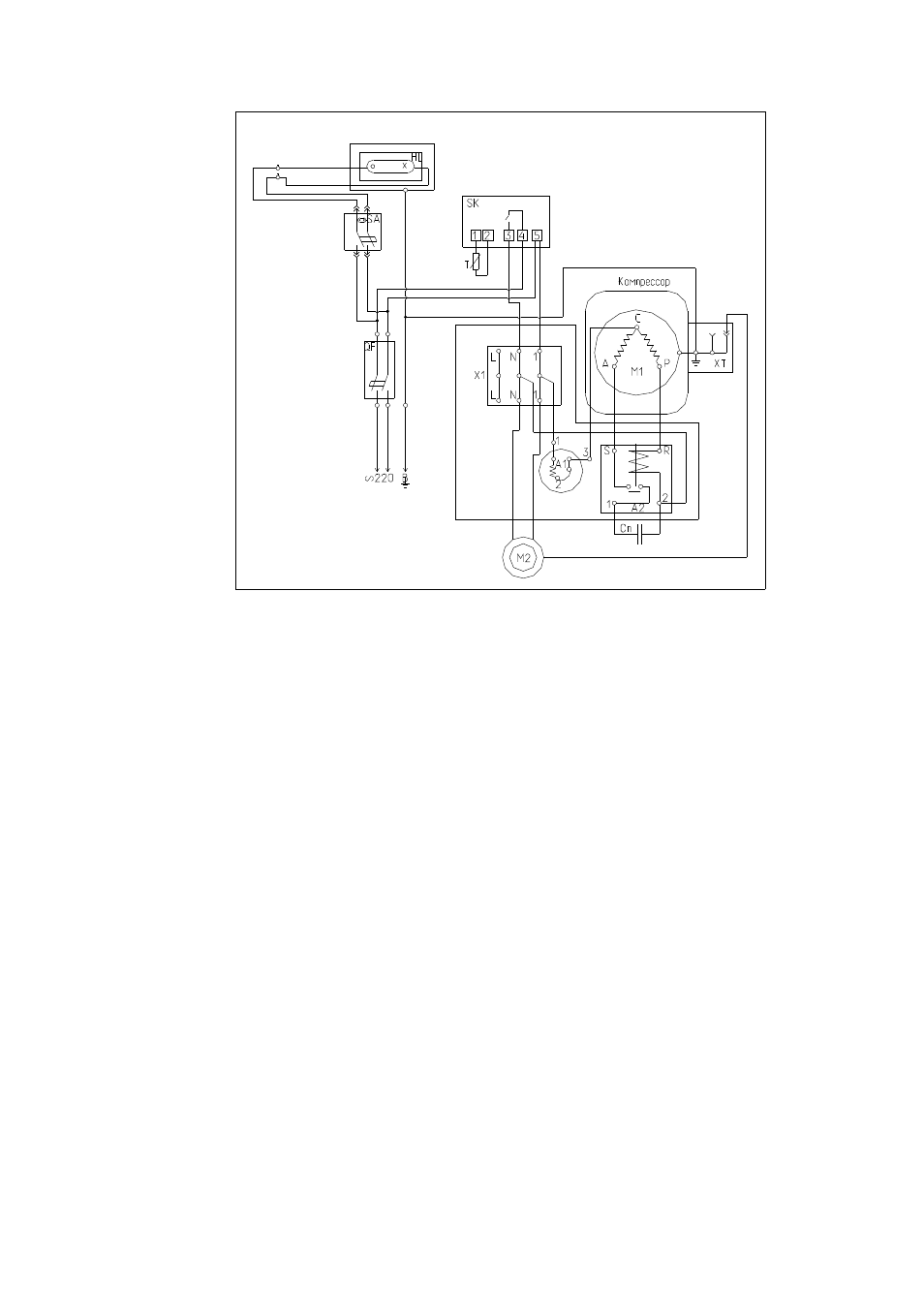

М1 – электродвигатель компрессора; ХТ – узел заземления; Р – вывод рабочей
обмотки; А – вывод пусковой обмотки; С – вывод общий; А1 – тепловое реле;
А2 – пусковое токовое реле; Х1 – клеммный блок; Сп – конденсатор пусковой;
М2 – электродвигатель вентилятора обдува конденсатора; SA – выключатель
освещения; SK – микропроцессорный блок управления ADVАNCE F-031;
QF – выключатель автоматический; HL – лампа освещения 18 Вт; Т – термодатчик
микропроцессорного блока управления.
Рисунок 6 – Схема электрическая принципиальная витрин «Бирюса-630» и
«Бирюса-630D»
