12

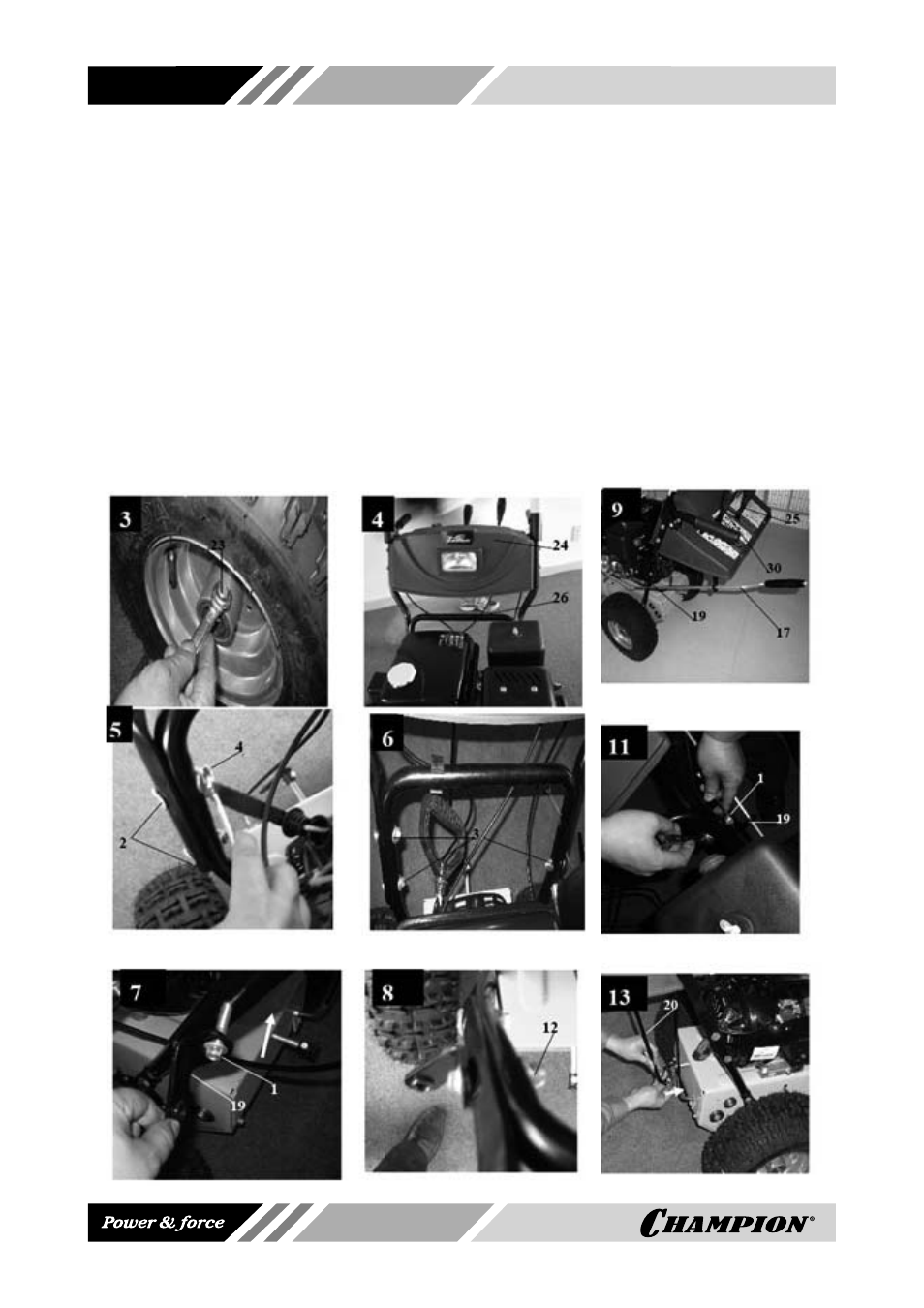

МОНТАЖ КОЛЕС (РИС.3)
Установите колесо на полуось и закрепи-
те болтом с шайбой М8х20 из комплекта по-
ставки (рис.2-22,23).
МОНТАЖ ОРГАНОВ УПРАВЛЕНИЯ
Установите пульт управления (24) на раму
(26) Рис.4 и закрепите болтами(2) Рис.5.
Установите кронштейн (19), зафиксировав
его болтом(1) Рис.7. Установите в кронштейн
(19) рычаг управления желобом(17), вставь-
те его в шарнир(28) и закрепите шплинтом
(10) Рис 9,10. Затяните болт(1) кронштей-
на(19) (Рис.11).
Установите тягу переключения скоро-
стей(20) рис.2 в отверстие в рычаге пере-
ключения передач(25) рис.9.и зафиксируйте
его Рис.12-14.
УСТАНОВКА ЖЕЛОБА
ДЛЯ ВЫБРОСА СНЕГА
Установите уплотнение (16) на желоб для
выброса снега. Используя прокладки (13-
14) Рис.2 установите желоб, как показано на
Рис.15-19.Установите трос управления вы-
бросом(29) Рис.18.
УСТАНОВКА ЛЫЖИ (РИС.20)
С помощью болтов и гаек(5-6-7) Рис.2 уста-
новите лыжи(18) с двух сторон корпуса на
необходимую высоту.
