Инструкция по эксплуатации UNITHERM USB 150 - 1000 S
Страница 3
USB 150 500 H
USB 150/6 H
USB 150/8 H
USB 150/10 H
USB 200/8 H

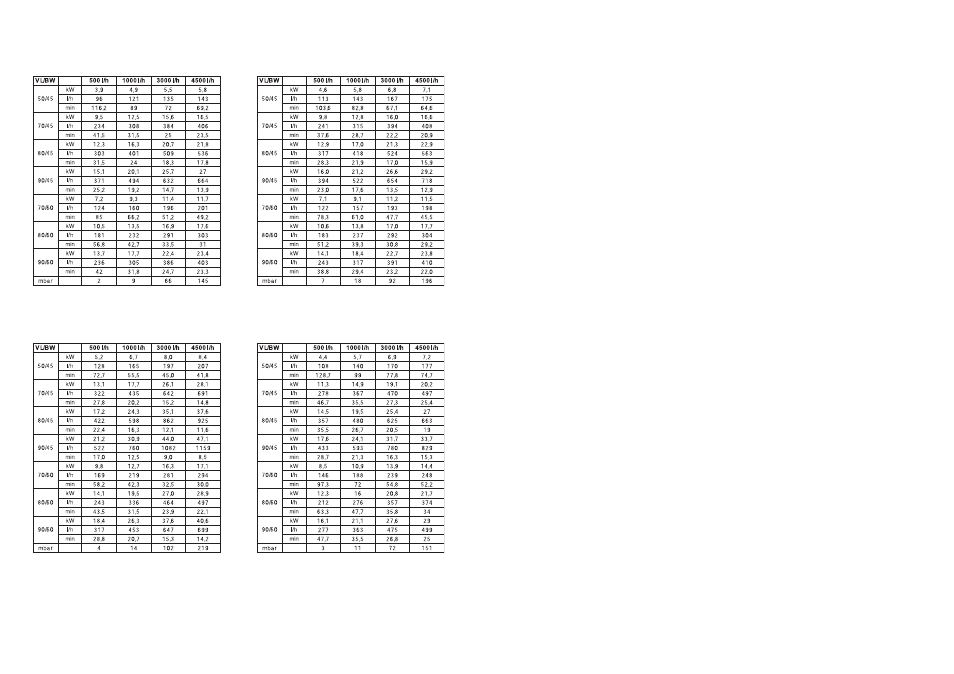

Температура подающей линии (VL) и нагрев воды в бойлере (BW) от 10°C до 45/60°C при разных значениях протока в
теплообменнике (l/h)
мощность в проточном режиме в кВт (kW)
проток через водонагреватель при указанной мощности в л/ч (l/h)
время нагрева в мин. (min)
потери давления при данном значении протока в теплообменнике в мбар (mbar)
22
Конструкция
USB 120 USB 600 (D)
Напольный емкостный водонагреватель с одним или
двумя встроенными теплообменниками
Теплообменник со стандартной площадью теплообмена
(модели USB 120...600); увеличенный по площади тепло
обменник (модели USB 301...501 D); один стандартный
теплообменник и один дополнительный в верхней части
водонагревателя (модели USB 202...502)
Нагревательная емкость из высококачественной стали St
37 2 со специальным антикоррозийным эмалевым покры
тием, нанесенным методом полива при температуре 850°C
Встроенный антикоррозийный защитный магниевый анод
2 погружные трубки термодатчика
Термометр
Возможность подключения циркуляционной линии
Ревизионное фланцевое отверстие диаметром 134 мм
(модели USB 120...600 и USB 202...502) или 180 мм (моде
ли USB 301...501 D) с возможностью установки на него до
полнительного электроТЭНа (принадлежность) или тепло
обменника (принадлежность)
Высокоэффективная несъемная теплоизоляция 50 мм из
пенополиуретана
4 изменяемые по высоте ножки
Все штуцеры для подсоединений расположены сзади
Все подсоединения с внутренней резьбой
Цвет корпуса: белый (RAL 9010), по запросу – оранжевый
(RAL 2004), синий (RAL 5015), металлик (RAL 7035).
USB 600 USB 3000 E(D)
Напольный емкостный водонагреватель с одним или
двумя встроенными теплообменниками
Теплообменник со стандартной площадью теплообмена
(модели USB 600...3000 E); увеличенный по площади
теплообменник (модели USB 801...1001 ED); один
стандартный теплообменник и один дополнительный в вер
хней части водонагревателя (модели USB 802...3002 E);
один увеличенный по площади теплообменник и один до
полнительный в верхней части водонагревателя (модели
USB 802...1002 ED)
Нагревательная емкость из высококачественной стали St
37 2 со специальным антикоррозийным эмалевым покры
тием
Встроенный антикоррозийный защитный магниевый анод
2 погружные трубки термодатчика
Ревизионное фланцевое отверстие диаметром 180 мм
(модели 600 л и от 1500 до 3000 л) или 240 мм (модели
800 и 1000 л) с возможностью установки на него дополни
тельного электроТЭНа (принадлежность) или теплообмен
ника (принадлежность)
Резьбовая муфта в верхней части водонагревателя для
установки дополнительного электроТЭНа 1 1/2” (модели от
600 до 1000 л) или 2” (модели от 1500 до 3000 л)
Высокоэффективная теплоизоляция 50 мм для
водонагревателей емкостью до 500 л из твердого
пенополиуретана, с твердым чехлом 10 мм.
Высокоэффективная съемная мягкая вспененная
теплоизоляция 100 мм
Цвет корпуса: белый (RAL 9010), по запросу – металлик
(RAL 7035).
USB 150 1000 S
Напольный емкостный водонагреватель со встроенным
теплообменником из нержавеющей стали
Нагревательная емкость из нержавеющей стали “inox”
AISI 316L, сварной шов выполнен по технологии TIG в
сочетании с плазменной сваркой;
Термометр
Возможность подключения циркуляционной линии
Два ревизионных фланцевых отверстия диаметром 134
мм с возможностью установки на него дополнительного
электроТЭНа (принадлежность). Установка
дополнительного теплообменника на фланцевое отверстие
невозможна.
Фланец с погружной трубкой сверху
Высокоэффективная съемная мягкая вспененная
теплоизоляция с магнитной застежкой,
4 изменяемые по высоте ножки
Все штуцеры для подсоединений расположены сзади
Все подсоединения с внутренней резьбой
Цвет корпуса: белый (RAL 9010) или металлик (RAL 7035).
USB 120 U USB 160 U
Напольный емкостный водонагреватель со встроенным
теплообменником
Для установки под настенным отопительным котлом
Нагревательная емкость из высококачественной стали St
37 2 со специальным антикоррозийным эмалевым покры
тием
Встроенный антикоррозийный защитный магниевый анод
Погружная трубка термодатчика (D внутр. =10мм)
Термометр
Возможность подключения циркуляционной линии
Ревизионный фланец в передней части (D = 134мм)
Высокоэффективная теплоизоляция из пенополиуретана,
жесткий чехол
Все штуцеры для подсоединений расположены сверху
Ножки
Цвет корпуса: белый
USB 150 H USB 500 H
Напольный горизонтальный емкостный водонагреватель
со встроенным теплообменником
Теплообменник со стандартной площадью теплообмена
(модели USB 150...500 H); увеличенный по площади тепло
обменник (модели USB 151...201 H); двойной увеличенный
по площади теплообменник (модели USB 151...201 HD)
Для установки отопительного котла на водонагреватель
Нагревательная емкость из высококачественной стали St
37 2 со специальным антикоррозийным эмалевым покры
тием
Встроенный антикоррозийный защитный магниевый анод
(USB 150 200 H), анод с внешним питанием (USB 350 500
H)
Погружная трубка термодатчика (D внутр. = 15мм),
Термометр
Возможность подключения циркуляционной линии
Ревизионный фланец в передней части (D = 180мм),
Высокоэффективная теплоизоляция из пенополиуретана,
жесткий стальной чехол
Все штуцеры для подсоединений расположены сзади
Изменяемые по высоте ножки
Цвет корпуса: белый, возможны другие цвета
3
