Вид cпepeди, Вид c3aди – Инструкция по эксплуатации JVC HR-DD888EU
Страница 3
РУ
3
УКАЗАТЕЛЬ

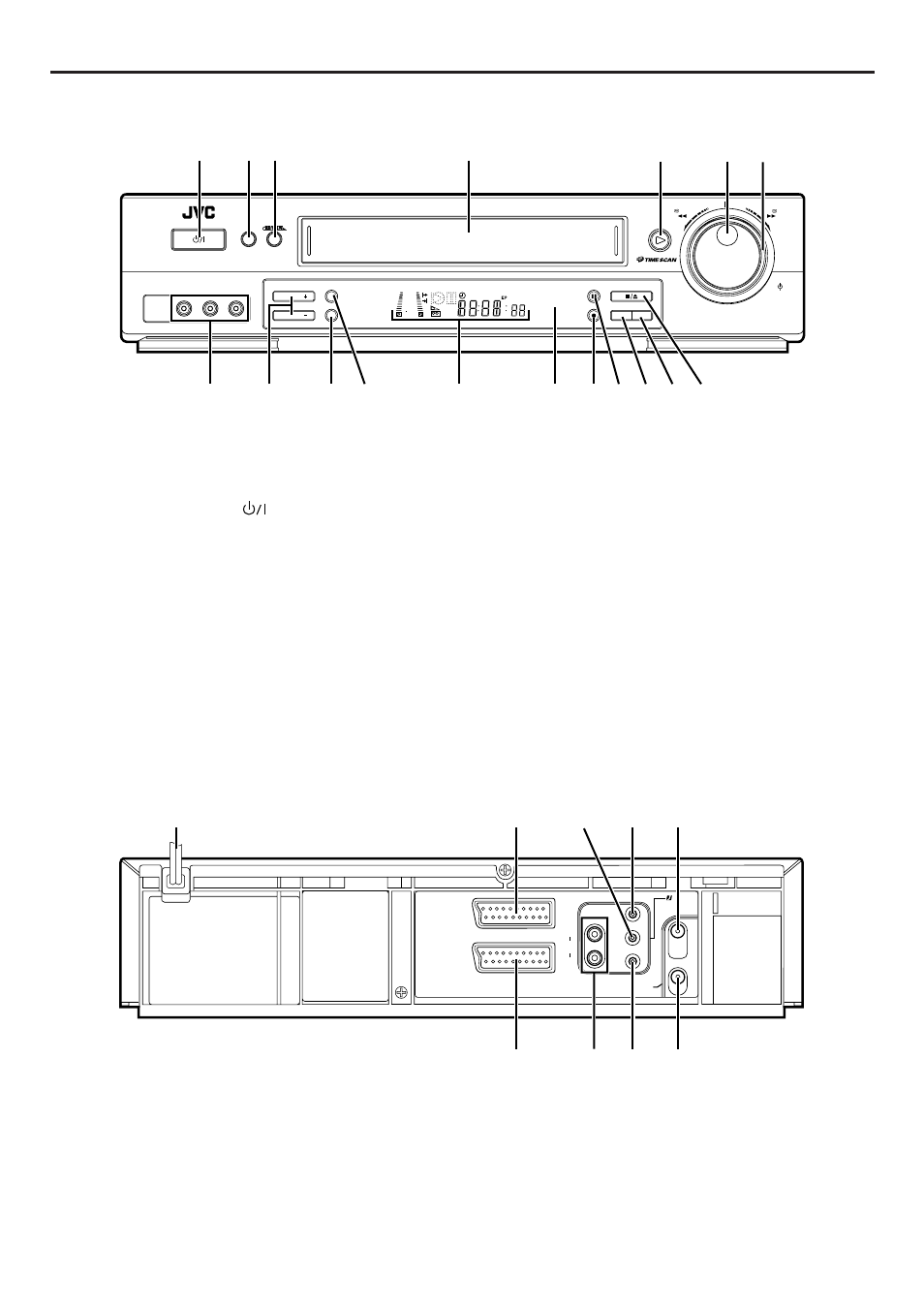

ВИД CПEPEДИ
REW
FF
SHUTTLE
SYNCHRO EDIT
TIMER
STANDBY/ON
VIDEO (MONO)L –AUDIO– R
REC LINK
TV PROG
TV PROG
REVIEW
SP
VPS/PDC
VCR
+8
4
0
6
15dB
NORM
SLO
W
SLOW
INSERT
A.DUB
JOG
1
2 3
$
*
&
^
%
9
!
0
4
5
6 7
#
8
@
Если вы не используете разъемы, расположенные на
передней панели видеомагнитофона, наденьте на них
крышку для разъемов, которая поставляется в комплекте
видеомагнитофона
1
Кнопка STANDBY/ON
(ОЖИДАНИЕ/ВКЛ.)
੬
стр. 7
2
Кнопка TIMER (ТАЙМЕР)
੬
стр. 19, 21
3
Кнопка REVIEW (ОЬЗОР)
੬
стр. 12
4
Кассетный отсек
5
Кнопка PLAY (ВОСПРОИЗВЕДЕНИЕ)
੬
стр. 10
6
Диск JOG
੬
стр. 11
7
Регулятор TIME SCAN SHUTTLE
੬
стр. 10, 11, 13
8
Входные разъемы VIDEO/AUDIO (ВИДЕО/
АУДИО)
੬
стр. 27, 29
9
Кнопки TV PROG +/– (ТЕЛЕВИЗИОННАЯ
ПРОГРАММА +/–)
੬
стр. 15
0
Кнопка REC LINK (ЛИНИЯ СВЯЗИ ЗАПИСИ)
੬
стр. 22
!
Кнопка SYNCHRO EDIT (СИНХРОННЫЙ
МОНТАЖ)
੬
стр. 30
@
Дисплей
੬
стр. 5
#
Окошко приемника ИК-луча
$
Кнопка RECORD (ЗАПИСЬ)
੬
стр. 15
%
Кнопка PAUSE (ПАУЗА)
੬
стр. 11
^
Кнопка INSERT (ВСТАВИТЬ)
੬
стр. 29
&
Кнопка A. DUB [Audio Dubbing] (ПЕРЕЗАПИСЬ
ЗВУКА)
੬
стр. 28
*
Кнопка STOP/EJECT (СТОП/ИЗВЛЕЧЕНИЕ
КАССЕТЫ)
੬
стр. 10
6
Разъем AV2 IN/DECODER (ВХОД/ДЕКОДЕР AV2)
੬
стр. 25, 31
7
Разъем AUDIO OUT (L/R) (ВЫХОД ЗВУКОВОГО
СИГНАЛА (ЛЕВЫЙ/ПРАВЫЙ))
8
Разъем дистанционного управления PAUSE
(ПАУЗА)
੬
стр. 27
9
Разъем RF OUT (ВЫХОД РЧ)
੬
стр. 6
1
Сетевой шнур
੬
стр. 6
2
Разъем AV1 IN/OUT (ВХОД/ВЫХОД AV1)
੬
стр. 6, 25, 31
3
Контакт J [Разъем JLIP (Интерфейсный
протокол общего уровня)]
੬
стр. 30
4
Разъем SYNCHRO EDIT (СИНХРОННЫЙ
МОНТАЖ)
੬
стр. 30
5
Разъем ANT. IN (ВХОД АНТЕННЫ)
੬
стр. 6
ВИД C3AДИ
AV1 IN/OUT
AV2 IN/DECODER
ANT. IN
PAUSE
RF OUT
R
L
AUDIO
OUT
JLIP
SYNCHRO EDIT
2
5
6
8
9
1
7
4
3
