Инструкция по эксплуатации PROTHERM Медведь РLO

Страница 36

Advertising
background image

20, 30, 40, 50, 60 РLO

~36~

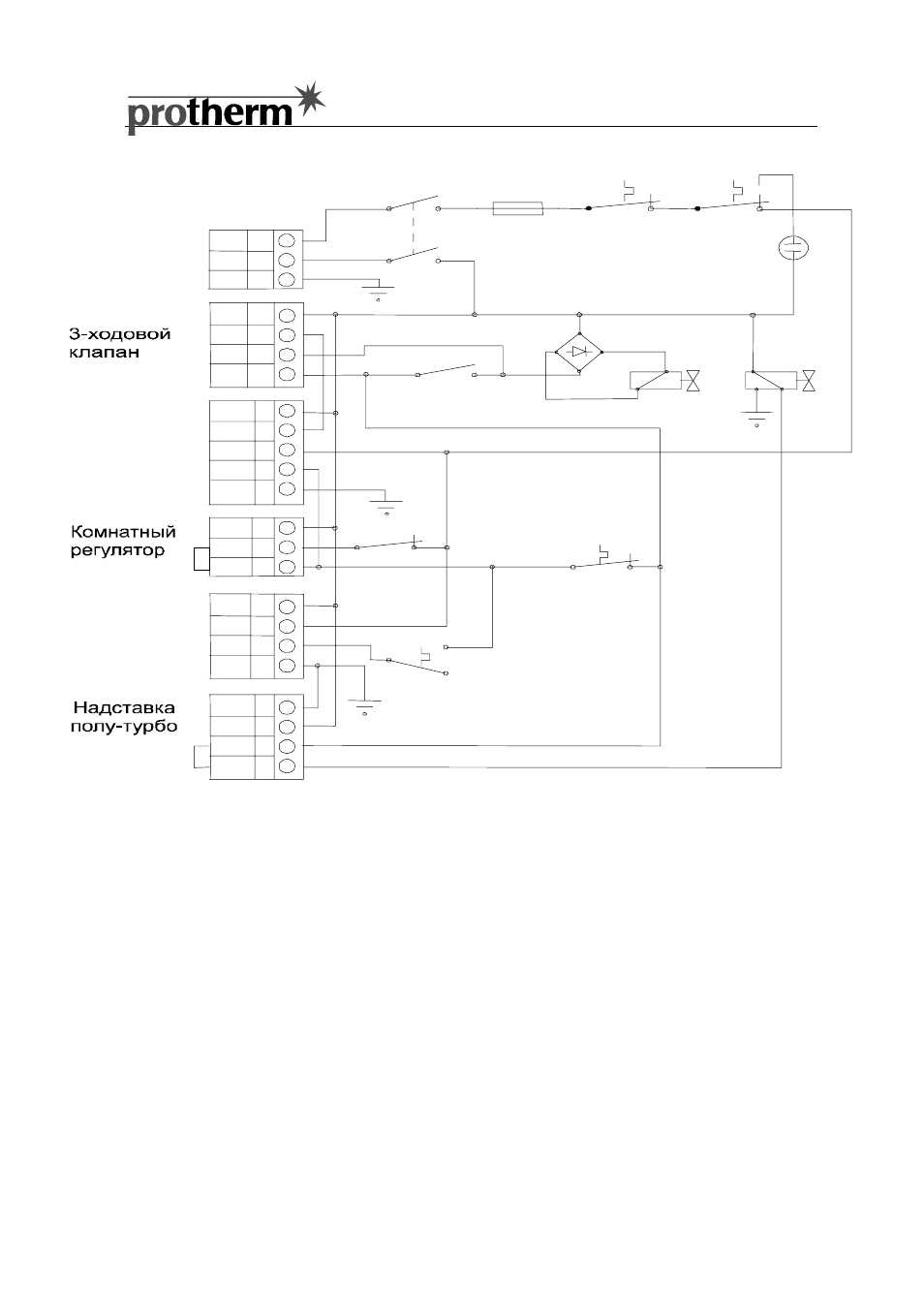

Рис. 5а – Схема электрического подключения котла 20, 30, 40,

50 PLO


HV

-

сетевой выключатель

PO1

-

сетевой предохранитель

SP

-

переключатель мощности

DT1

-

сигн.лампочка аварийных состояний

HT

-

аварийный термостат

TT

-

термостат продуктов сгорания

L-Z

-

переключатель ЛЕТО – ЗИМА

TC

-

термостат насоса

PT-TOP -

термостат отопления

L-Z

TC

2

1

c

DT1

PO1

T1.6A

HV

9

8

7
6

5

PE

Tb/C

Tb1

Tb2

N

18

21

19

22

20

23

N

L

Pr

N

Pr

PE

~230V
50Hz

HT

TS

SP

PTTOP

N

N

N

10

17

4

11

16

3

12

15

2

13

14

1

L

Lp

Lm

W1

L

L

W2

PE

PE

K2

K1

K3

K4

K5

D1-D4

Насос

Термостат

бойлера

Модулятор

Газовый

клапан
