ENGLISH
9
RQT8043
RQTX0041
Р
УССКИЙ ЯЗЫК
ПЕРЕД ЭК
СПЛУ
А
Т
АЦИЕЙ

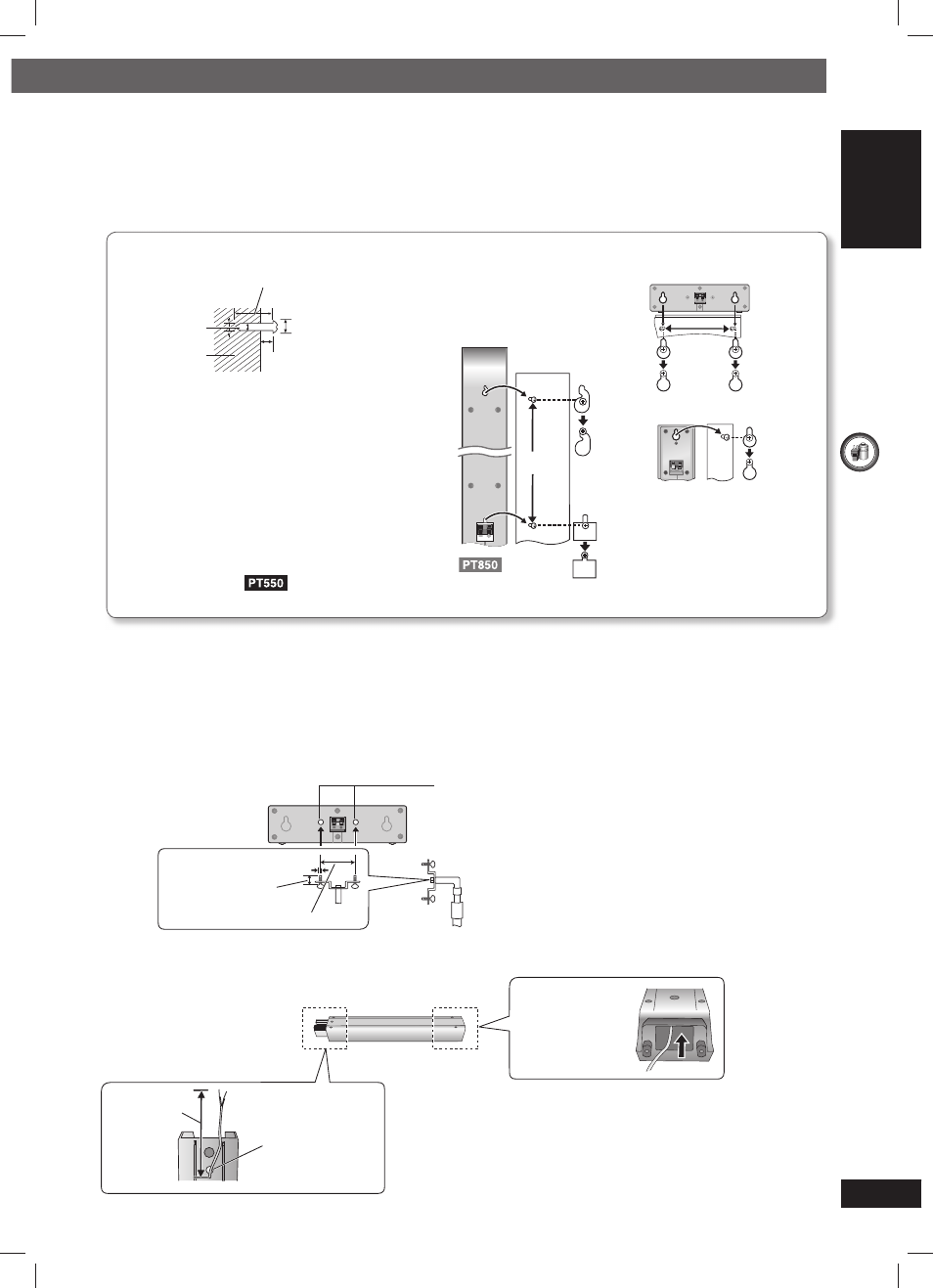

Варианты установки колонок Варианты установки колонок
7 Крепление на стене
Вы можете закрепить все колонки (кроме сабвуфера) на стенах.
•
Стены или балки, к которым будут крепиться колонки, должны выдерживать вес более 10 кг на винт.
При установке колонок на стене обратитесь за консультацией к квалифицированному строителю. Неправильное
крепление может привести к повреждению стены и колонок.
1
Заверните винт (не прилагается) в стену
2 Надежно установите отверстие(-я) колонки на винт(-ы).
от Ø7,5 до 9,4 мм
от 4,0 до 6,0 мм
Стена или
балка
Ø 4,0 мм
По крайней мере, 30 мм
384 мм
Центральная колонка
190 мм
Тыловые акустические
системы
* Фронтальные колонки
/ Тыловые акустические
системы
Прикрепите к стене без
нижней опоры или подставки
* Передний динамик и динамики пространственного звука :
Передние динамики :
7 Установка стоек колонок
(не прилагаются)
(Для центрального динамика, а также динамиков-сателлитов пространственного звука)
Перед приобретением стоек убедитесь, что они соответствуют этим условиям. Убедитесь в том, что диаметр и
длина винтов, и расстояние между винтами соответствуют указанным на диаграмме.
•
Стойки должны выдерживать нагрузку свыше 10 кг.
• Стойки должны быть устойчивы, даже если колонки располагаются высоко.
Например, центральная колонка
Отверстия для винтов по металлу
Для крепления к стойкам колонок
Стойка колонки
(не прилагается)
5 мм, шаг резьбы 0,8 мм
Толщина пластины
плюс от 7 мм до 10 мм
60 мм
7 Повторно подключите кабель динамика
1 Вставьте
кабель через
нижнюю часть.
2 Протяните
кабель через
отверстие.
Оставьте
около 80 мм
