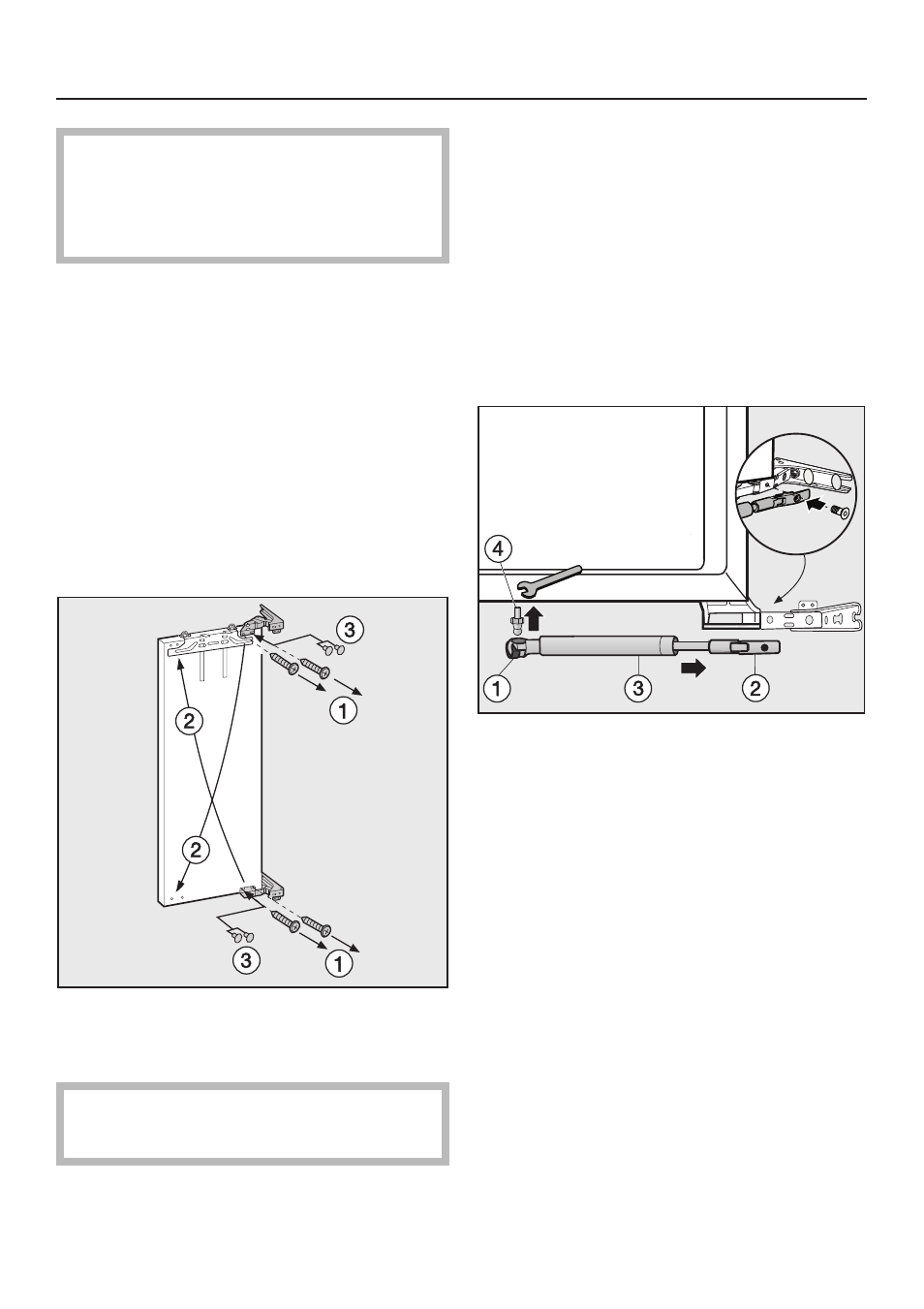

Внимание! Дверной амортизатор в
демонтированном состоянии
стягивается! Существует опас-
ность повреждения!

^ Отвинтите крепление b и снимите

дверной амортизатор c по на-
правлению вниз.

^ Ослабьте сверическую цапфу d с

помощью гаечного ключа и сними-
те ее.

^ Установите дверцу прибора так,

чтобы Вы могли отвинчивать шар-
ниры по направлению вперед
(шарниры остаются в открытом со-
стоянии).

^ Вывинтите винты a и закройте

свободные отверстия прилага-
емыми заглушками c.

Не складывайте шарниры.
Опасность получения травм!

^ Переставьте шарниры по диагона-

ли b.

^ Для плотного привинчивания шар-

ниров винтами используйте шуру-
пов¸рт – винты a являются"само-
резами".

Закрепление дверных амортизато-
ров
^ Положите демонтированную двер-

цу внешней стороной вниз на твер-
дую поверхность.

^ Привинтите сферическую цапфу b

дверного амортизатора c в новое
крепежное отверстие.

^ Снова задвиньте упругий зажим-

ной элемент a внутрь.

^ Плотно привинтите крепление b к

шарниру.

^ Растяните дверной амортизатор c

и закрепите его в сферической
цапфе d.

Изменение навески дверцы
