9

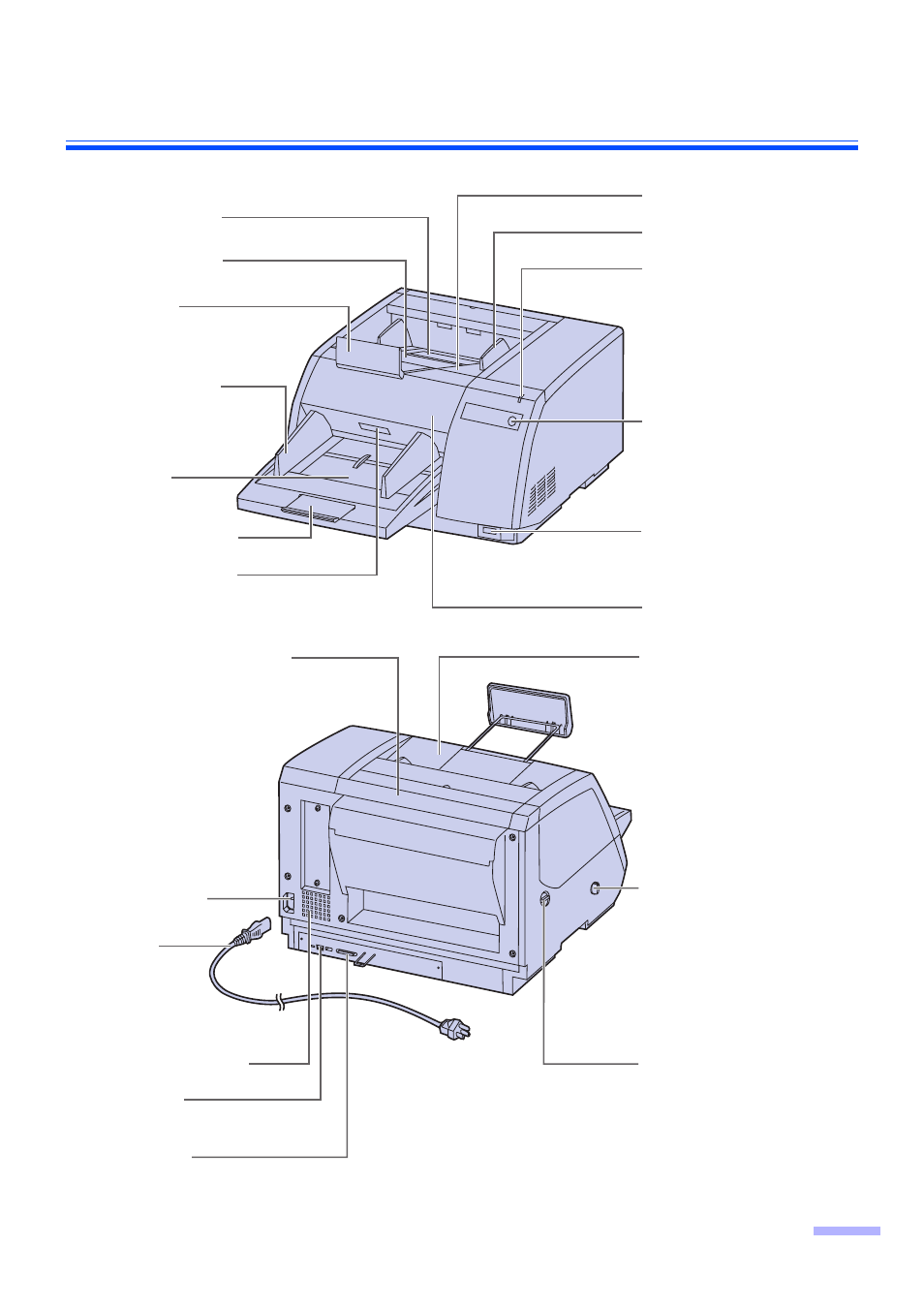

Идентификация компонентов
Расширение
прыгающего лотка
Дополнительный
выходной стопор
Лоток удлинения
выхода
Выходной
стопор
Направляющие
документов
Разблокировка
передней дверцы
Направляющая выхода
документа
Передняя дверца
Кнопка STOP/START
Накопитель
Внутри передней дверцы.
Используется для остановки
или начала сканирования
документа
Индикатор питания
Когда питание включено,
загорается зеленый индикатор.
Если произошла ошибка,
индикатор становится красным
(ровно горит или мигает).
Переключатель
питания
[ : Позиия включения
± : позиция выключения
Выходной лоток
Разъем для
подачи питания
Дверца устройства,
впечатывающего после
(Задняя дверца)
Используется для прикрепления
дополнительного блока
предварительно
впечатывающего устройства и
чернильного картриджа.
Блок предварительно
впечатывающего устройства,
установленный здесь,
называется устройством,
впечатывающим после.
Разъем SCSI
Используется для подсоединения
блока сканера к компьютеру хоста.
Выходное отверстие
вентилятора
Кабель
питания
Дверца предварительно
впечатывающего
устройства
(Выходной лоток)
Используется для прикрепления
дополнительного блока
предварительно
впечатывающего устройства и
чернильного картриджа.
Блок предварительно
впечатывающего устройства,
установленный здесь,
называется предварительно
впечатывающим устройством.
Селектор ADF/
ручной подачи
Для предотвращения двойной
подачи подрегулируйте селектор
для правильной подачи
сканируемого документа.
(Обращайтесь к стр.
16 .)
Селектор пути бумаги
Используется для изменения
направления пути сканируемого
документа (передняя сторона/
задняя сторона).
(Обращайтесь к стр.
16 .)
Шнур питания,
показанный на
рисунке,
предназначен
для
100-200 В.
Разъем USB
Используется для подсоединения
блока сканера к компьютеру хоста.
