24
РАЗДЕЛ 5.
УХОД ЗА МАШИНОЙ

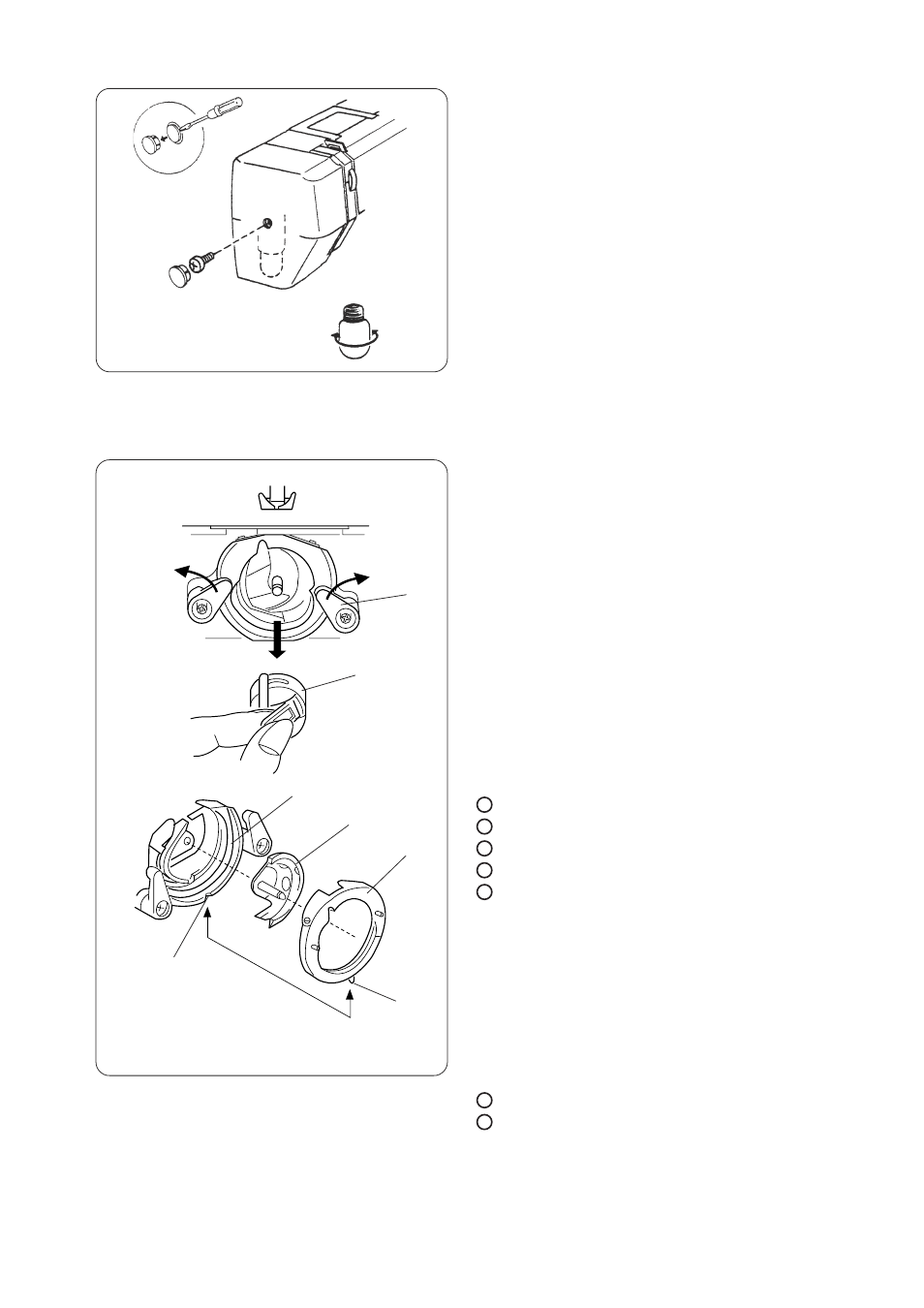

Подсветка
Лампочка расположена за передней панелью.
Чтобы сменить лампочку, отверните установочный
винт и снимите переднюю панель.
• Перед заменой лампочки отключите питание.
• Чтобы снять лампочку, поверните её влево.
• Чтобы установить новую лампочку,
поверните её вправо.
Внимание:
Лампочка может быть ГОРЯЧЕЙ. Защитите руки.
Сборка челночного механизма
Примечание: Выключите питание машины и/или
выньте вилку из розетки.
Как разобрать челночный механизм
Поднимите иглу в верхнее положение и откройте
челночную пластину.
Поднимите язычок шпульного колпачка и выньте
его из машины.
Откройте держатели челночного механизма
и достаньте удерживаемое кольцо.
Вытащите челнок.
* Щёточкой и мягкой салфеткой очистите
челночный механизм.
Шпульный колпачок
Держатель челночного механизма
Кольцо челнока
Челнок
Челночный механизм
Как собрать челночный механизм
Удерживая челнок за стержень, осторожно
наденьте его на основу челночного механизма,
образуя четкий круг с направителем. Наденьте
кольцо. Проверьте, чтобы выступ зашёл в паз.
Закрепите кольцо, вернув держатели челночного
механизма в первоначальное положение.
Вставьте шпульный колпачок.
Выступ
Паз
w
q
t
r
e
u
y
1
2
3
4
5
6
7
