6
GT 120 - GTU C 120 - GT 220
21/09/06 - 300003706-001-F

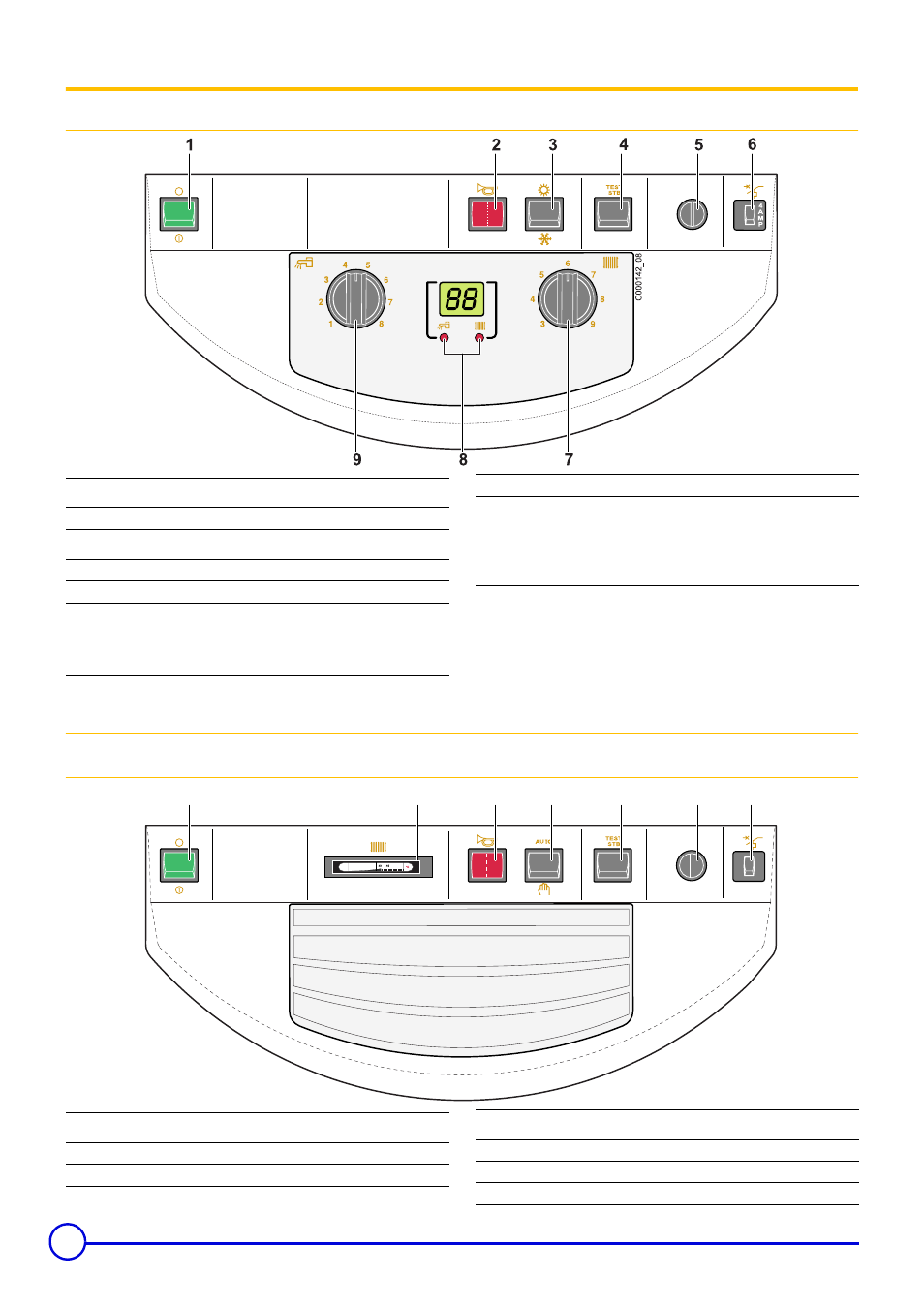

2 Панель управления
2.1
Панель управления B / B2
2.2
Панель управления Easymatic E-E1 / Easyradio ER-E1R
Электромеханические компоненты
1 Главный переключатель Вкл
8
/ Выкл
7
2 Индикатор неисправности
3 Переключатель Лето
%
/ Зима
.
4 Кнопка переключателя TEST STB
5 Защитный термостат с кнопкой ручного сброса блокировки
6 Панель управления B : Предохранитель с временной задержкой
(4 A)
Панель управления B2 : Предохранитель с временной
задержкой (6 A)
7 Термостат котла
8 Попеременная индикация следующих температур :
- Индикатор
"
горит : Температуры воды в котле
- Индикатор
горит : Температура горячей санитарно-
технической воды
9 Термостат для ГВС
4
A
M
P
1
4
2
3
5
6
7
C000142_09
1 Главный переключатель Вкл
8
/ Выкл
7
2 Термометр котла
3 Индикатор неисправности
4 Переключатель AUTO/
!
5 Кнопка переключателя TEST STB
6 Защитный термостат с кнопкой ручного сброса блокировки
7 Предохранитель с временной задержкой (4 A)
