-7-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
краткое оПисание

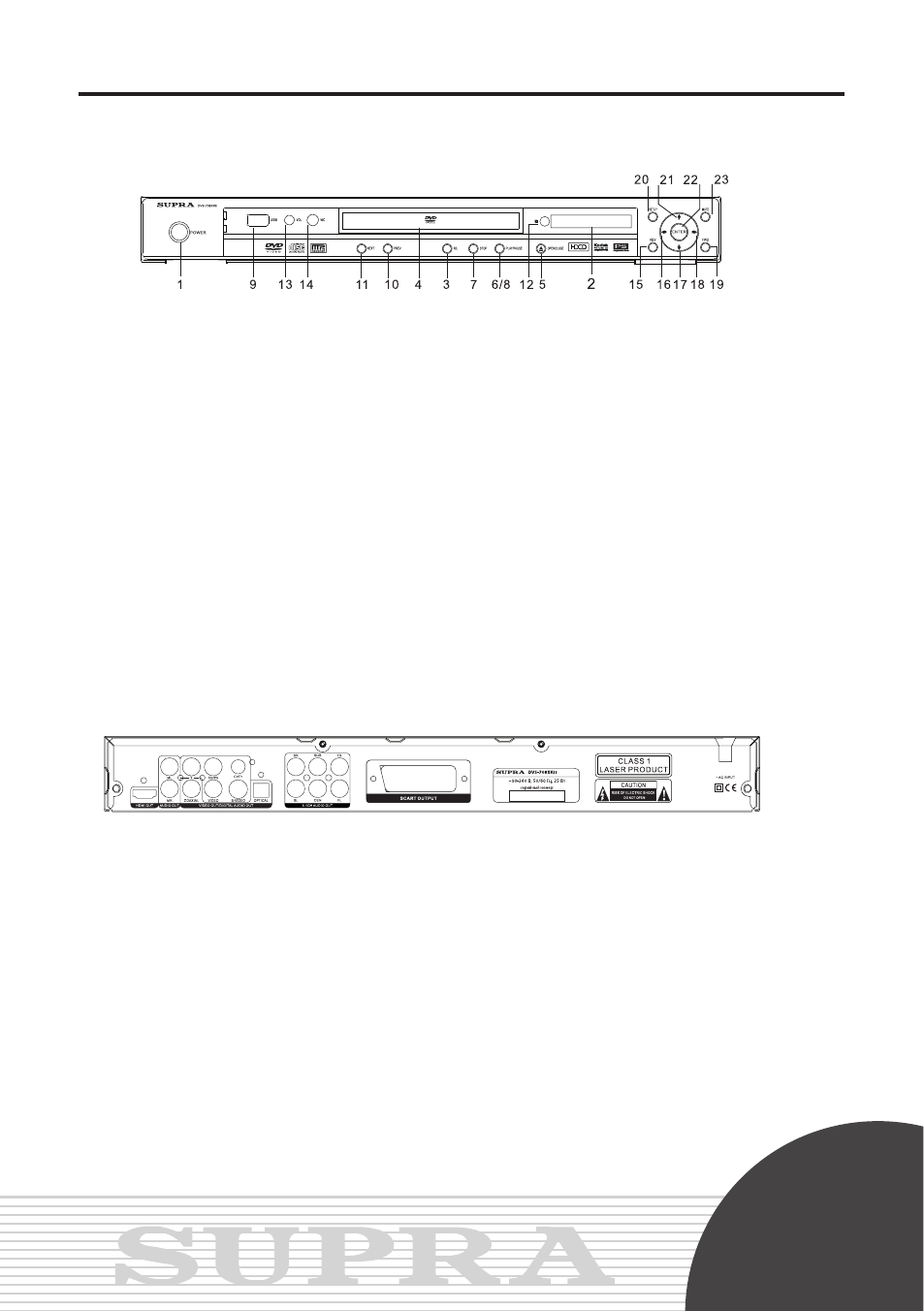

Передняя панель:
1. POWER - кнопка включения/перехода в дежурный режим
2. Дисплей
3. Лоток для загрузки диска
4. R/L Выбор звуковой дорожки
5. OPEN/CLOSE - кнопка открытия (закрытия) лотка
6/8. PLAY/PAUSE - кнопка воспроизведения/паузы
7. STOP - кнопка прекращения воспроизведения
9. Разъем для подключения внешнего USB устройства
10. PREV - кнопка перехода к предыдущему разделу/главе/дорожке
11. NEXT - кнопка перехода к следующему разделу/главе/дорожке
12. Инфракрасный приемник ДУ
13. Регулятор громкости микрофона
14. Гнездо для подключения микрофона
15. REV - кнопка ускоренного воспроизведения назад
16/17/18/21. Кнопки управления курсором EGDF
19. FWD - кнопка ускоренного воспроизведения вперед
20. SETUP - кнопка вызова меню настройки
22. ENTER - кнопка ввода
23. MUTE - кнопка приглушения звука
задняя стенка:
1. FL – выход на фронтальную левую колонку
2. CEN – выход на центральную колонку
3. SL – выход на боковую левую колонку
4. ML – аудиовыход левого канала
5/6/7. Y.Cb.Cr – видео выходы компонентных сигналов
8. FR – выход на фронтальную правую колонку
9. SUB – выход на сабвуфер
10. SR – выход на боковую правую колонку
11. MR – аудиовыход правого канала
12. COAXIAL – цифровой коаксиальный аудио выход
13. VIDEO – композитный видео выход
14. S-VIDEO – видео выход S-VIDEO
15. OPTICAL – оптический цифровой выход
16. Разъем SCART
17. Разъем HDMI
1 2 3 4
5 6 7
8 9 10 11 12 13 14 15
16
17
