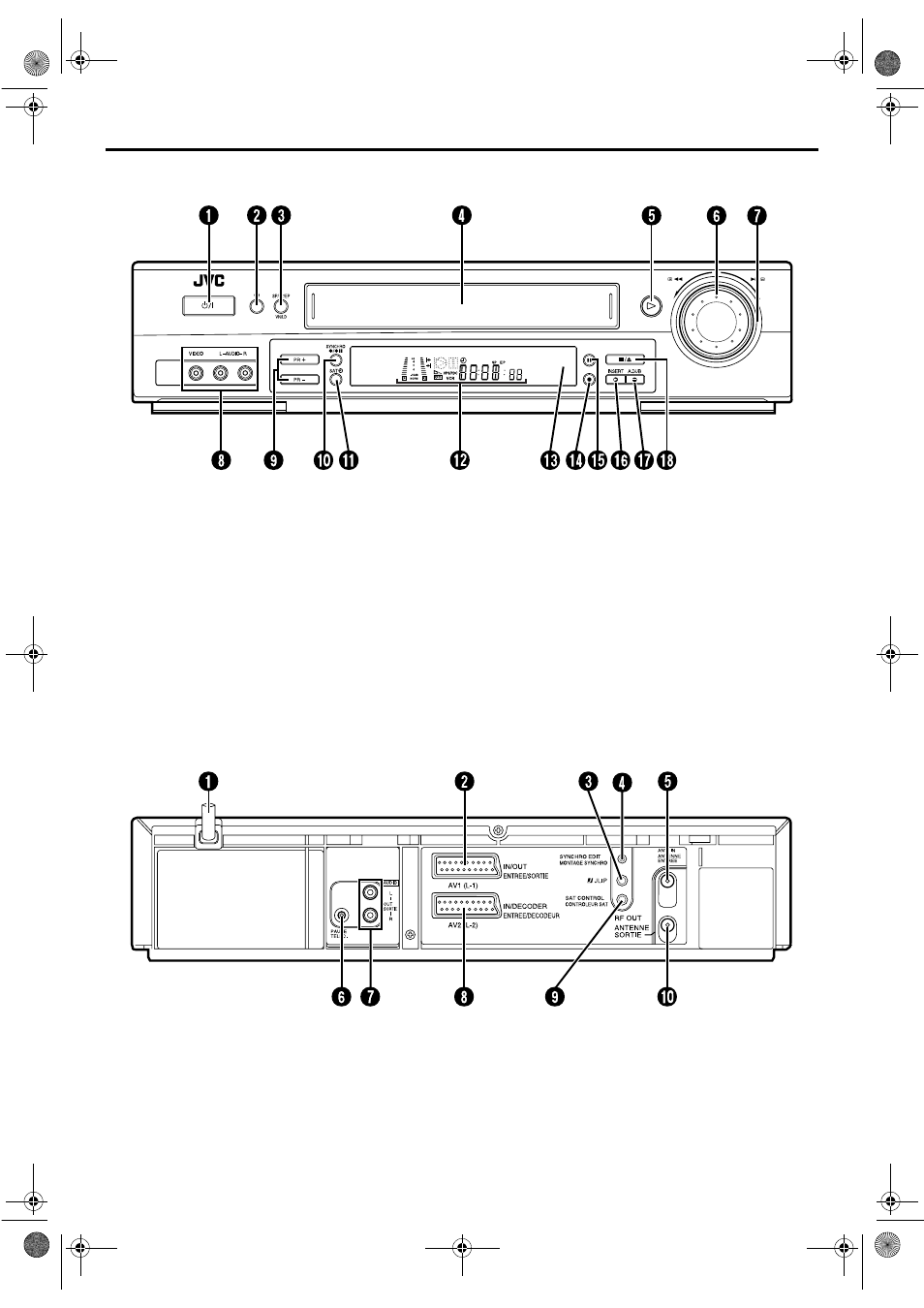

УКАЗАТЕЛЬ
ВИД СПЕРЕДИ
A Кнопка STANDBY/ON 1 (ожидание/вкл.)
੬ стр. 10
B Кнопка таймера # ੬ стр. 29, 31
C Кнопка SP/LP/EP (нормальный/
долгоиграющий/длительный)
੬ стр. 22
D Отверстие загрузки кассеты
E Кнопка воспроизведения
4 ੬ стр. 18
F Диск JOG (покадровая протяжка) ੬ стр. 19
G Регулятор SHUTTLE (челночное кольцо)
੬ стр. 18
H Входные разъемы VIDEO/AUDIO (видео/
аудио) ੬ стр. 47, 50, 52
I Кнопки PR +/– (канал) ੬ стр. 22
J Кнопка SYNCHRO 7 / 79 (с инхронный
монтаж) ੬ стр. 48
K Кнопка SAT # (таймер спутниковых
программ) ੬ стр. 34
L Передняя дисплейная панель ੬ стр. 5
M Окошко приемника ИК-луча
N Кнопка записи
7 ੬ стр. 22
O Кнопка паузы 9 ੬ стр. 19
P Кнопка INSERT (вставка) ੬ стр. 53
Q Кнопка A.DUB (аудио перезапись) ੬ стр. 51
R Кнопка остановки/извлечения кассеты 0
੬ стр. 18, 22
ВИД СЗАДИ
A Сетевой шнур ੬ стр. 9
B Разъем AV1 (L-1) IN/OUT (вход/выход)
੬ стр. 9, 49, 55
C Разъем J [разъем JLIP (протокол обмена
стандартными уровнями)]
੬ стр. 54
D Разъем SYNCHRO EDIT (синхронный
монтаж)
੬ стр. 48
E Разъем ANT. IN (вход антенны) ੬ стр. 9
F Разъем дистанционного управления PAUSE
੬ стр. 47
G Разъемы AUDIO OUT (L/R) (выход звукового
сигнала (левый/правый))
੬ стр. 56
H Разъем AV2 (L-2) IN/DECODER (вход/
декодер) ੬ стр. 15, 49, 55
I Разъем SAT CONTROL (управление
спутниковым тюнером) ੬ стр. 15
J Разъем RF OUT (выход РЧ) ੬ стр. 9
