Панели с сенсорным управлением
Такие панели применяются для управ-
ления восемью оставшимися стеклокера-
мическими варочными поверхностями.
Сенсорные панели управления можно
подразделить на панели с общим управ-
лением выбора мощности конфорок (мо-
дели IEC 2614Т, IEC2624Т, IEC2634T/
FT ) и панели с индивидуальным управ-
лением выбора мощности каждой кон-
форки (модели IEC 2302 T, IEC 2413VFT,
IEC 2623VPT, IEC 2624 PFT).
Причем у модели IEC 2623 PT, кро-
ме того, осуществляется индивиду-
альное включение и выключение каж-
дой конфорки.
Управление варочной поверхностью
осуществляется путем легкого прикос-
новения пальцем к соответствующей
пиктограмме, изображенной на сенсор-
ной панели управления. Кроме види-
мых пиктограмм на панели управления
имеются невидимые при обесточенной
варочной поверхности дисплеи и инди-
каторы. На дисплеях в виде цифр и букв
отображается различная информация, а
индикаторы подсвечиваются в том слу-
чае, когда включена соответствующая
функция. Эти вопросы более подробно
рассмотрим в пункте «Управление сте-
клокерамической варочной поверхно-
стью».
Виды панелей управления раз-
личных моделей представлены на
рис.12-рис.18.
На рис.12 представлена самая ин-
формационно емкая сенсорная панель
управления. На ней наиболее полно
расписано функциональное назначение
соответствующих пиктограмм, встре-
чающихся практически на всех панелях
управления других моделей, показаны
области расположения дисплеев и ин-
дикаторов.
Там где на панелях управления други-
ми моделями вид пиктограмм отличает-
ся от пиктограмм, представленных на
рис.12, их функциональное назначение
отмечено отдельно. На рис.17 симво-
лами «крестик с точкой» в нижнем ряду
панели управления показано, к какой
конфорке относятся соответствующие
пиктограммы управления.
Выбор конфорки

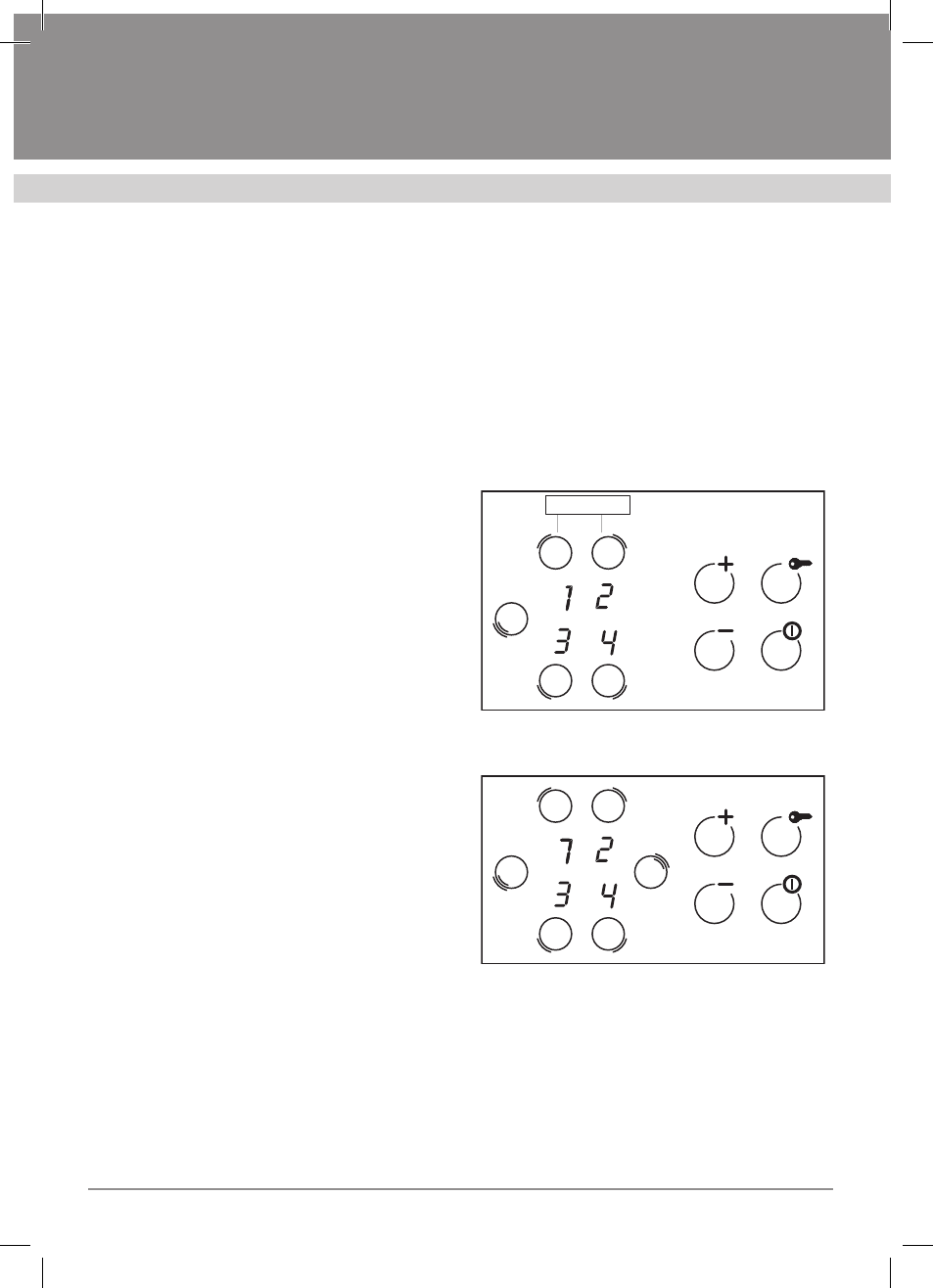

Рис. 13. Панель управления моделью IEC
2614 T
Рис. 14. Панель управления моделью IEC
2624 T
