УКАЗАТЕЛЬ

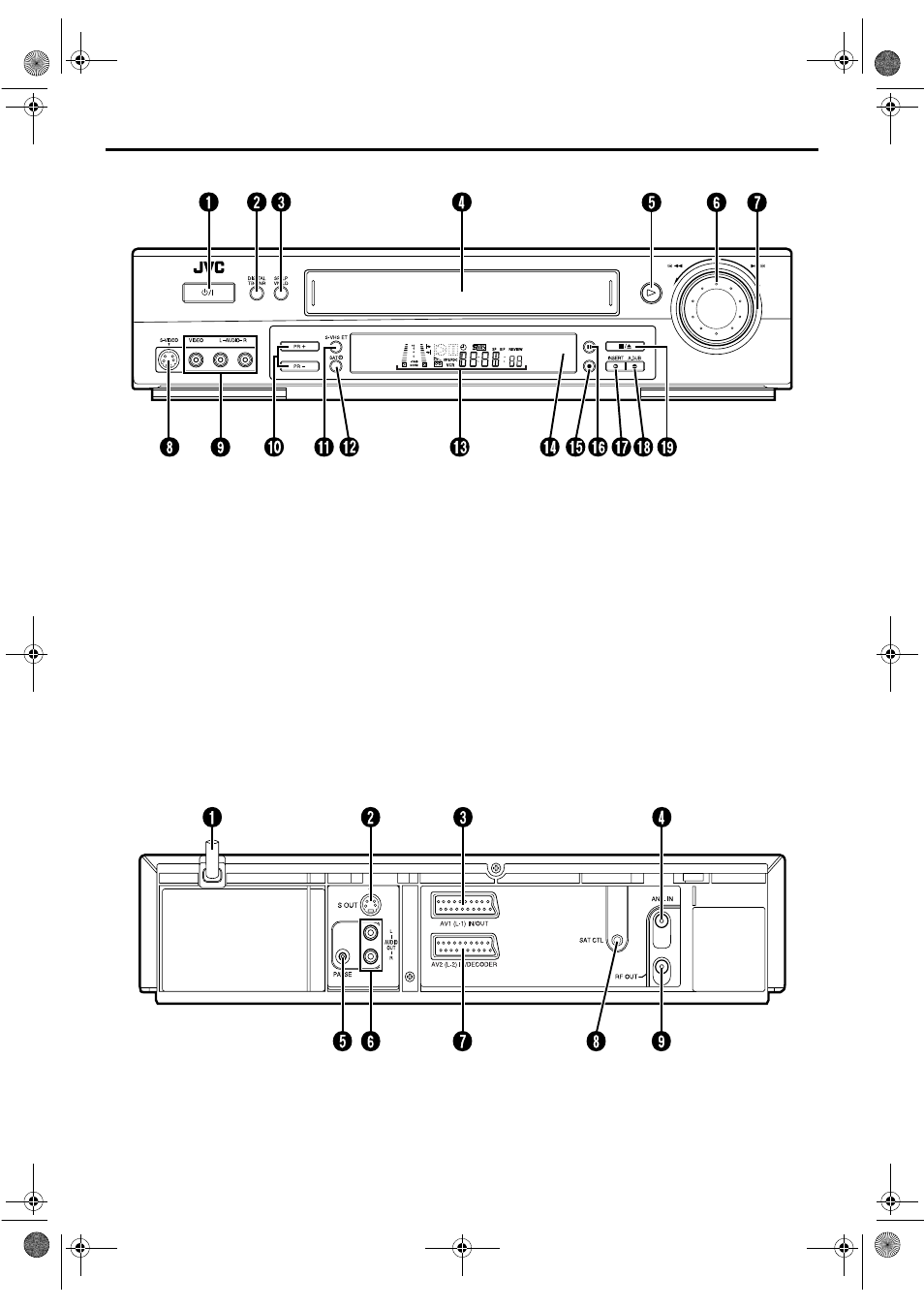

ВИД СПЕРЕДИ
* Если Вы не используете разъемы на передней панели, присоедините входящую в комплект крышку для разъемов.
A Кнопка STANDBY/ON
1
(ожидание/вкл.)
੬ стр. 10
B Кнопка DIGITAL TBC/NR (цифровой
корректор временных искажений
видеосигнала/шумоподавления)
੬ стр. 21
C Кнопка SP/LP (нормальный/долгоиграющий)
੬ стр. 23
D Отверстие загрузки кассеты
E Кнопка воспроизведения
4
੬ стр. 18
F Диск JOG
੬ стр. 19
G Регулятор SHUTTLE
੬ стр. 18
H Входной разъем S-VIDEO (S-видео)
੬ стр. 37, 44
I Входные разъемы VIDEO/AUDIO (видео/
аудио)
੬ стр. 37, 42, 44
J Кнопки PR +/– (канал)
੬ стр. 23
K Кнопка S-VHS ET
੬ стр. 25
L Кнопка SAT
#
(таймер спутниковых
программ)
੬ стр. 36
M Передняя дисплейная панель
੬ стр. 5
N Окошко приемника ИК-луча
O Кнопка записи
7
੬ стр. 23
P Кнопка паузы
9
੬ стр. 19
Q Кнопка INSERT (вставка)
੬ стр. 44
R Кнопка A.DUB (аудио перезапись)
੬ стр. 42
S Кнопка остановки/извлечения кассеты
0
੬ стр. 18, 23
ВИД СЗАДИ
A Сетевой шнур
੬ стр. 8
B Разъем S OUT (выход S-видео)
੬ стр. 9
C Разъем AV1 (L-1) IN/OUT (вход/выход)
੬ стр. 8, 40, 46, 47
D Разъем ANT. IN (вход антенны)
੬ стр. 8
E Разъем дистанционного управления PAUSE
੬ стр. 37
F Разъемы AUDIO OUT (L/R) (выход звукового
сигнала (левый/правый))
੬ стр. 48
G Разъем AV2 (L-2) IN/DECODER (вход/
декодер)
੬ стр. 15, 40, 46, 47
H Разъем SAT CTL (управление спутниковым
тюнером)
੬ стр. 15
I Разъем RF OUT (выход РЧ)
੬ стр. 8
