Воспроизведение изображения на экране ТВ

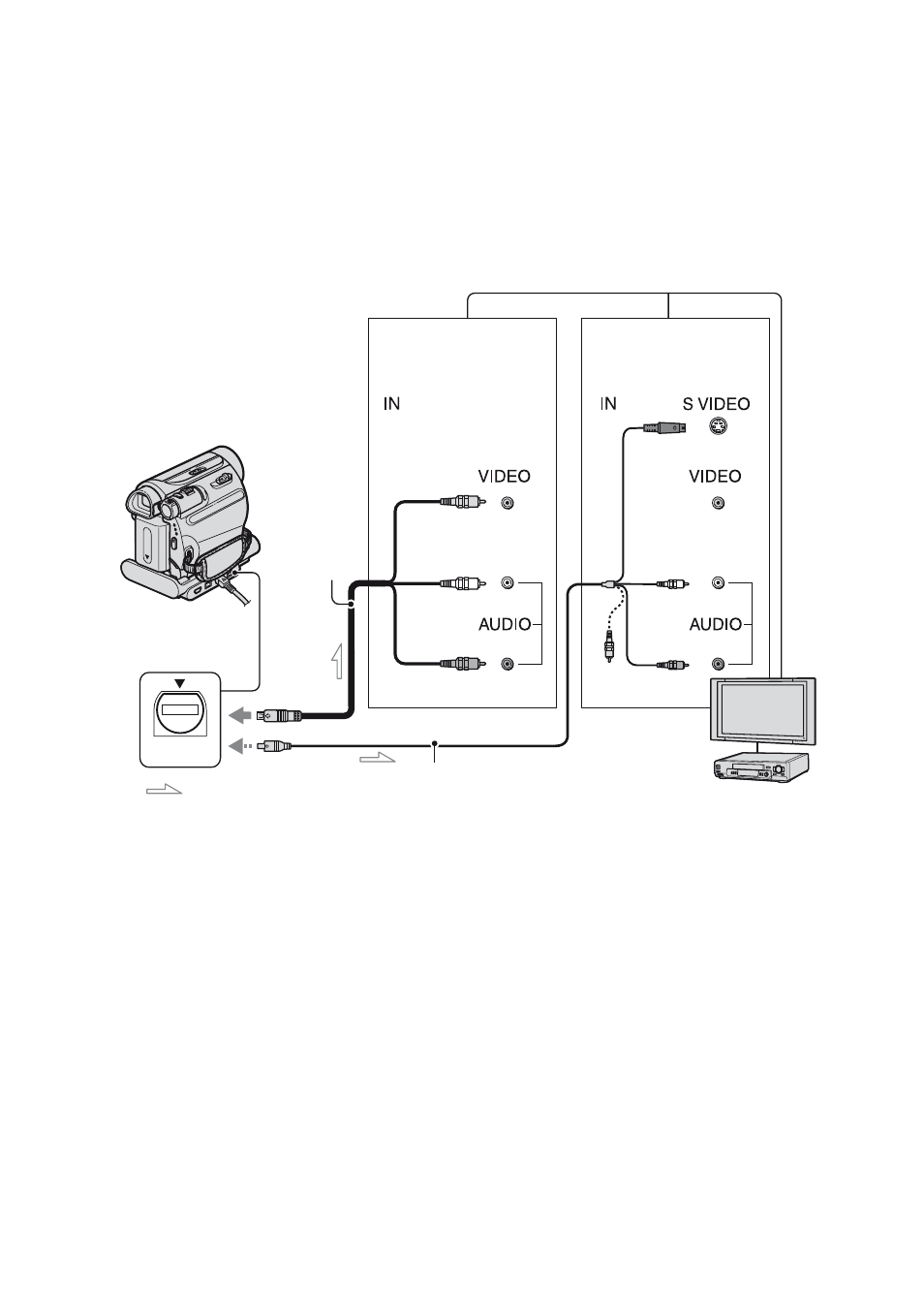

Видеокамеру можно подключить к входному гнезду ТВ или видеомагнитофона с
помощью соединительного кабеля A/V (1) или кабеля A/V с разъемом S
VIDEO (2). Для этого подсоедините видеокамеру к сетевой розетке с помощью
прилагаемого адаптера переменного тока (стр. 9). Дополнительную информацию
можно также найти в инструкциях по эксплуатации, прилагаемых к
подключаемым устройствам.
A Соединительный кабель A/V
(прилагается)
Устройство Handycam Station и
видеокамера оснащены разъемами A/V
OUT (стр. 105, 106). Подключите
соединительный кабель A/V к
Handycam Station или видеокамере, в
зависимости от схемы подключения.
B Соединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)
При подсоединении к другому
устройству с помощью гнезда S VIDEO,
используя соединительный кабель A/V
с кабелем S VIDEO, изображение
может быть воспроизведено более
достоверно, чем с помощью
прилагаемого соединительного кабеля
A/V.
Подсоедините красный и белый
штекеры (левый/правый
аудиосигналы) и штекер S VIDEO
(канал S VIDEO) соединительного
кабеля A/V. В этом случае не нужно
подключать желтый штекер
(стандартный видеоштекер). Звук
выводиться не будет, если подсоединен
только кабель S VIDEO.
b
Примечания
• Не подключайте соединительный кабель
A/V к Handycam Station и видеокамере
одновременно, в этом случае возможны
искажения изображения.
A/V OUT
2
1
Гнездо
A/V OUT
(желтый)
(белый)
(красный)
: прохождение сигнала
Видеомагнитофоны
или телевизоры
(желтый)
(белый)
(красный)
(черный)
Устройство с
разъемом S VIDEO
Устройство без
разъема S VIDEO
