MOНТАЖ (продолжение)
Установка выхода/
входа
Установка позиций L-1 ВЫХ и L-1 ВХ
Разъем AV1 (L-1) IN/OUT принимает и передает либо
полный сигнал (регулярный видеосигнал), либо Y/C сигнал
(сигнал, в котором яркость и цветность разделены).
Установите подходящий режим для позиции “L-1 ВЫХ” и
“L-1 ВХ” в зависимости от типа оборудования,
подключенного к разъему AV1 (L-1) IN/OUT
видеомагнитофона.

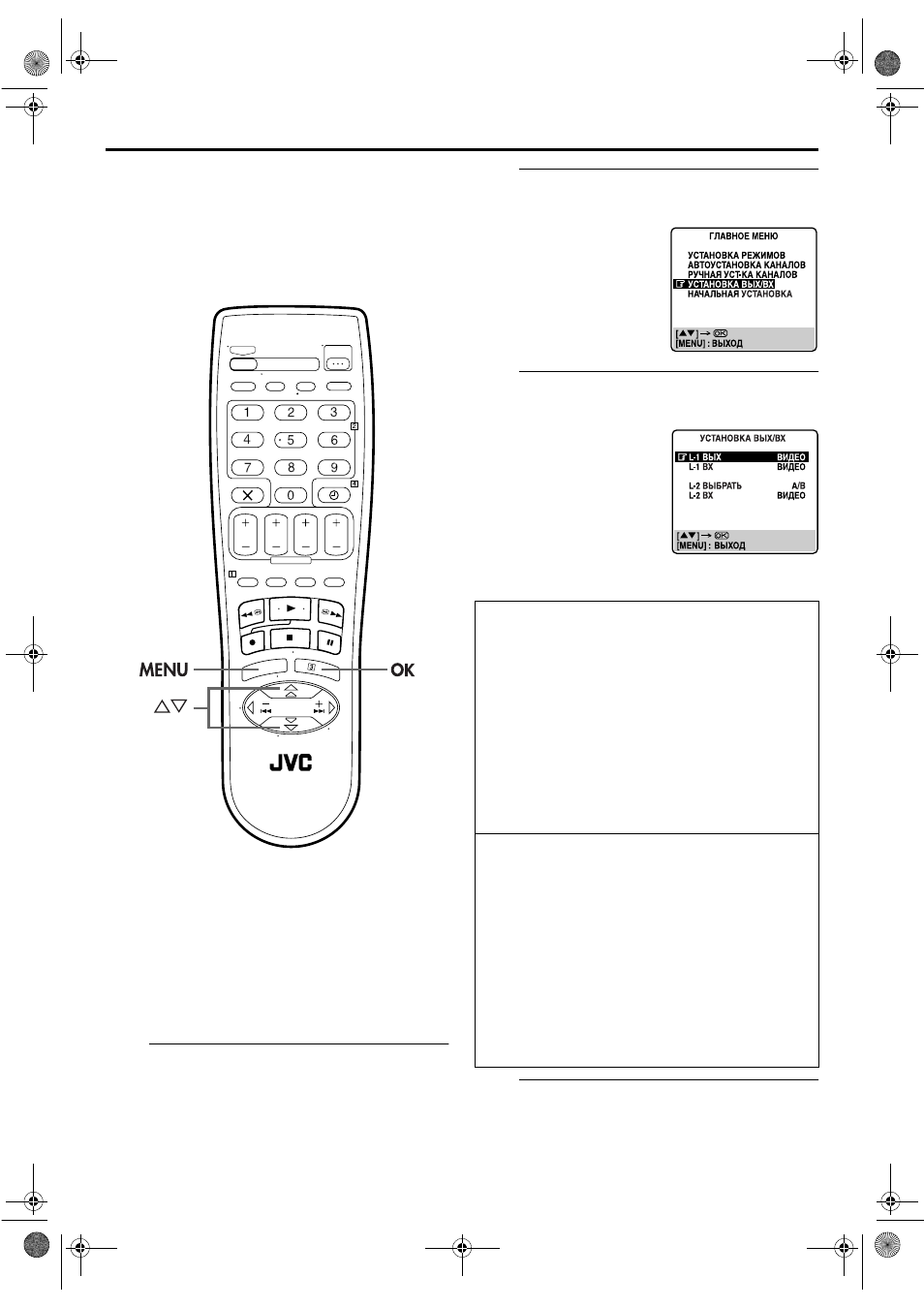

A
Получите доступ к экрану главного меню.
Нажмите кнопку
МENU.
B
Получите доступ к экрану уастановки
выхода/входа.
C
Выберите выходной или входной режим для
разбема AV1 (L-1) IN/OUT.
* Установки по умолчанию
выделены в
нижеприведенной таблице.
D
Возвратитесь к нормальному экрану.
Нажмите кнопку
МENU.
ПРИМЕЧАНИЕ:
Если установлен режим “S-ВИДЕО” для позиции “L-1 ВЫХ”,
невозможна установка режима “S-ВИДЕО” для позиции “L-1 ВХ”.
Нажмите кнопку
rt
для
перемещения
высвечивающейся полосы
(указателя) на позицию
“УСТАНОВКА ВЫХ/ВХ”,
затем нажмите кнопку
ОК
или
e
.
Нажмите кнопку
rt
для
перемещения
высвечивающейся полосы
(указателя) на позицию
“L-1 ВЫХ” или “L-1 ВХ”.
Затем нажмите кнопку
OK
или
e
для выбора
соответствующей
установки.
8
L-1 ВЫХ
ВИДЕО:
Если вход подключенного
оборудования совместим только с
регулярными видеосигналами,
установите режим “ВИДЕО”.
S-ВИДЕО:
Если вход подключенного
оборудования совместим с Y/C
сигналами, установите режим
“S-ВИДЕО”. Вы можете получать
высококачественные изображения
формата S-VHS. (Для подключений
следует использовать
21-штырьковый кабель SCART,
совместимый с Y/C сигналом.)
8
L-1 ВХ
ВИДЕО:
Если выход подключенного
оборудования совместим только с
регулярными видеосигналами,
установите режим “ВИДЕО”.
S-ВИДЕО:
Если выход подключенного
оборудования совместим с Y/C
сигналами, установите режим
“S-ВИДЕО”. Вы можете получать
высококачественные изображения
формата S-VHS. (Для подключений
следует использовать
21-штырьковый кабель SCART,
совместимый с Y/C сигналом.)
