Вид сзади – Инструкция по эксплуатации Acer AT3201W
Страница 10
Ру
сский
10

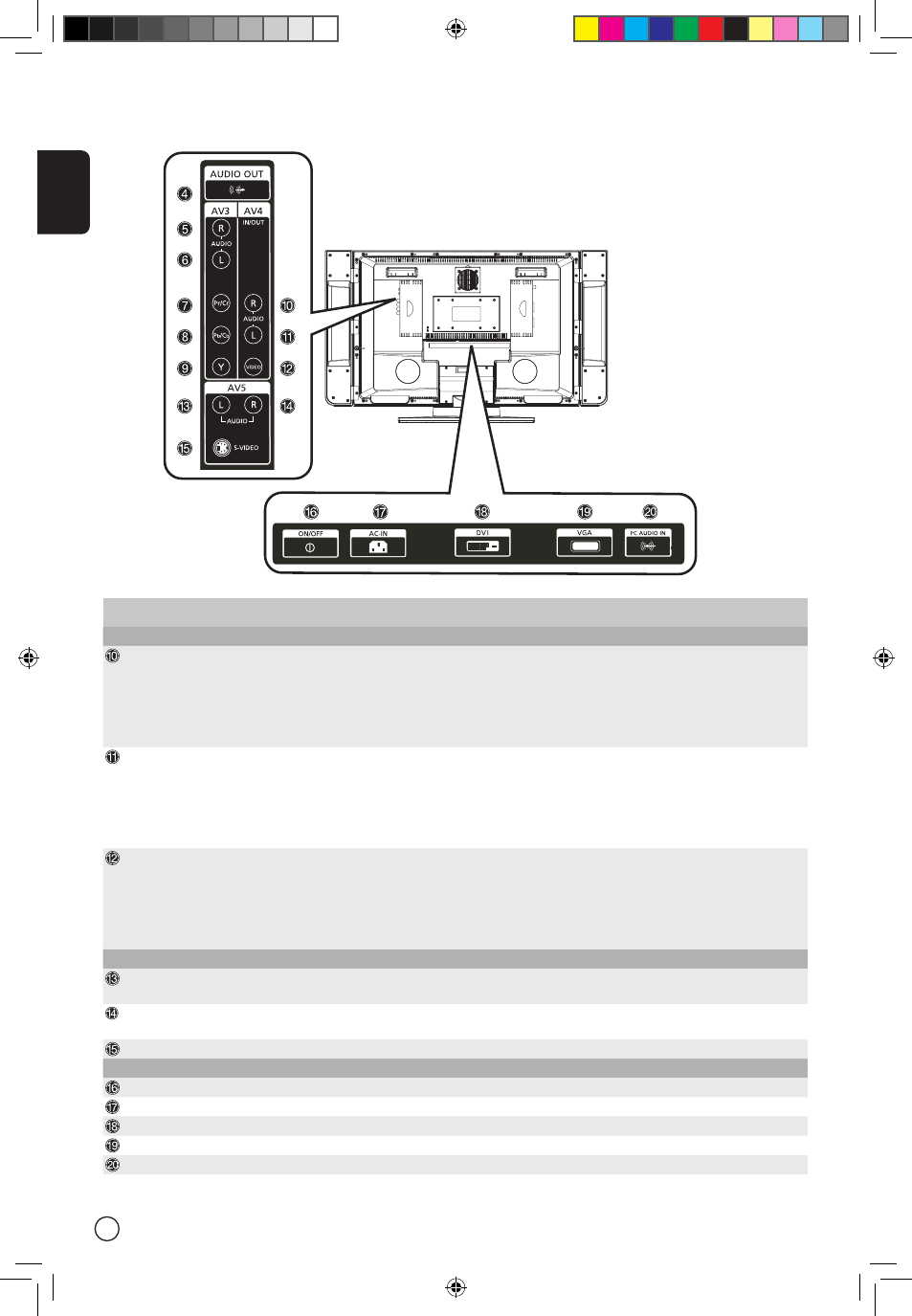

Вид сзади
№ Позиция
Описание
AV4
Audio-R
Вход
Красным композитным кабелем подключается к выходу правого
аудиоканала (Audio-R) внешнего устройства.
Выход
В режиме «Телевизор» подключается красным композитным кабелем
ко входу видеомагнитофона или персонального видеорекордера для
записи телевизионных программ (в экранном меню задайте «Выход»
для AV4).
Audio-L
Вход
Белым композитным кабелем подключается к выходу левого
аудиоканала (Audio-L) внешнего устройства.
Выход
В режиме «Телевизор» подключается белым композитным кабелем
ко входу видеомагнитофона или персонального видеорекордера для
записи телевизионных программ (в экранном меню задайте «Выход»
для AV4).
Видео
Вход
Желтым композитным кабелем подключается к композитному
видеовыходу внешнего устройства.
Выход
В режиме «Телевизор» подключается белым композитным кабелем
ко входу видеомагнитофона или персонального видеорекордера для
записи телевизионных программ (в экранном меню задайте «Выход»
для AV4).
AV5
Audio-R
Красным композитным кабелем подключается к выходу правого
аудиоканала (Audio-R) внешнего устройства.
Audio-L
Белым композитным кабелем подключается к выходу левого
аудиоканала (Audio-L) внешнего устройства.
S-Video
Кабелем S-Video подключается к выходу S-Video внешнего устройства.
Вид снизу
ВКЛ/ВЫКЛ
Включение и выключение питания
Вход переменного тока
Подключается к источнику переменного тока
DVI
Подключается к внешнему источнику сигнала DVI
VGA
Подключается к выходу VGA персонального компьютера
PC Аудиовход
Подключается к разъему аудиовыхода персонального компьютера
