4 | Русский

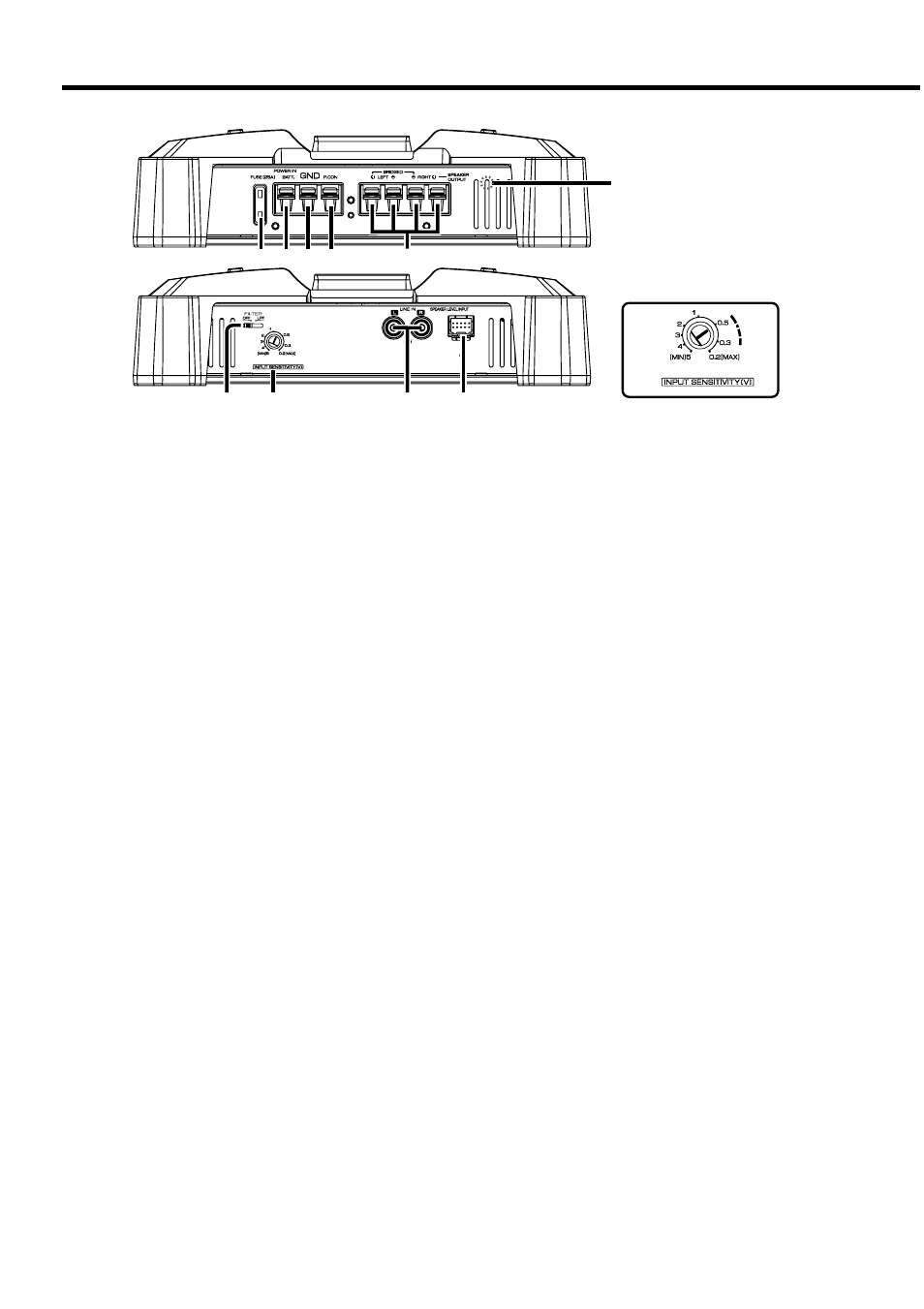

Органы управления/индикатор
(1) Переключатель FILTER
Этот переключатель позволяет применить высокоча-
стотную или низкочастотную фильтрацию сигналов,
поступающих на выходы на акустические системы.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится без филь-
трации.
- Положение LPF (низкочастотный фильтр):
Воспроизводятся только частоты ниже 80 Гц. (Час-
тоты выше 80 Гц отсекаются).
Выход на акустические системы автоматически пе-
реключается в монофонический режим (L + R).
(2) Регулятор чувствительности входа INPUT
SENSITIVITY
Устанавливайте этот регулятор в соответствии с вы-
ходным уровнем сигнала предварительного усилите-
ля центрального устройства, подключенного к уси-
лителю, или с максимальным выходным уровнем ав-
томобильной стереосистемы KENWOOD.
Используйте рисунок, приведенный выше, в качестве
подсказки.
ЗАМЕЧАНИЕ:
Выходной уровень предварительного усилителя или
максимальный выходной уровень центрального уст-
ройства приведены в разделе «Технические харак-
теристики» инструкции по эксплуатации центрально-
го устройства.
(3) Линейные входы усилителя LINE IN
(4) Входные гнезда с уровнем сигнала акустичес-
ких систем
ЗАМЕЧАНИЕ
- Фирменная автомагнитола Kenwood должна иметь
максимальную выходную мощность не более 40 Вт.
- Не подключайте кабели акустических систем от уси-
лителя к входным гнездам с уровнем сигнала акус-
тических систем, т.к. это может привести к возникно-
вению сбоев или повреждению усилителя.
- Не подключайте кабели к обоим входным гнездам
типа RCA и входам с уровнем сигнала акустических
систем одновременно, т.к. это может привести к воз-
никновению сбоев или повреждению усилителя.
(W)
30
40
20
10
25
u v w
x
t
p
s
q
y
r
q
- Подключите провод управления питанием к источ-
нику питания, который включается/выключается клю-
чом зажигания (линия АСС). Когда выполнено это
подключение, при включении/выключении автомаг-
нитолы может возникать механический шум.
(5) Предохранитель (25 А)
(6) Контакт подключения к аккумулятору
(7) Контакт заземления
(8) Выходные гнезда подключения акустических
систем SPEAKER OUTPUT
- Стереофоническое подключение
Если Вы хотите использовать усилитель в качестве
стереофонического усилителя, применяйте стерео-
фоническое подключение. Акустические системы,
которые могут быть подключены, должны иметь со-
противление 2 Ом и более.
Если подключено несколько акустических систем,
убеждайтесь в том, что комбинированное сопротив-
ление этих акустических систем для каждого канала
равно 2 Ом и более.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве
высокомощного монофонического усилителя, приме-
няйте мостовую схему подключения. (Выполняйте
подключения к гнездам левого (LEFT) (+) и правого
(R) (-) каналов SPEAKER OUTPUT). Подключаемые
акустические системы должны иметь сопротивление
4 Ом и более. Если подключено несколько акусти-
ческих систем, убеждайтесь в том, что комбиниро-
ванное сопротивление этих акустических систем для
каждого канала равно 4 Ом и более.
ПРЕДУПРЕЖДЕНИЕ
Номинальная мощность звучания акустических сис-
тем должна быть не больше максимальной выход-
ной мощности усилителя. В противном случае может
возникнуть неисправность.
