10
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

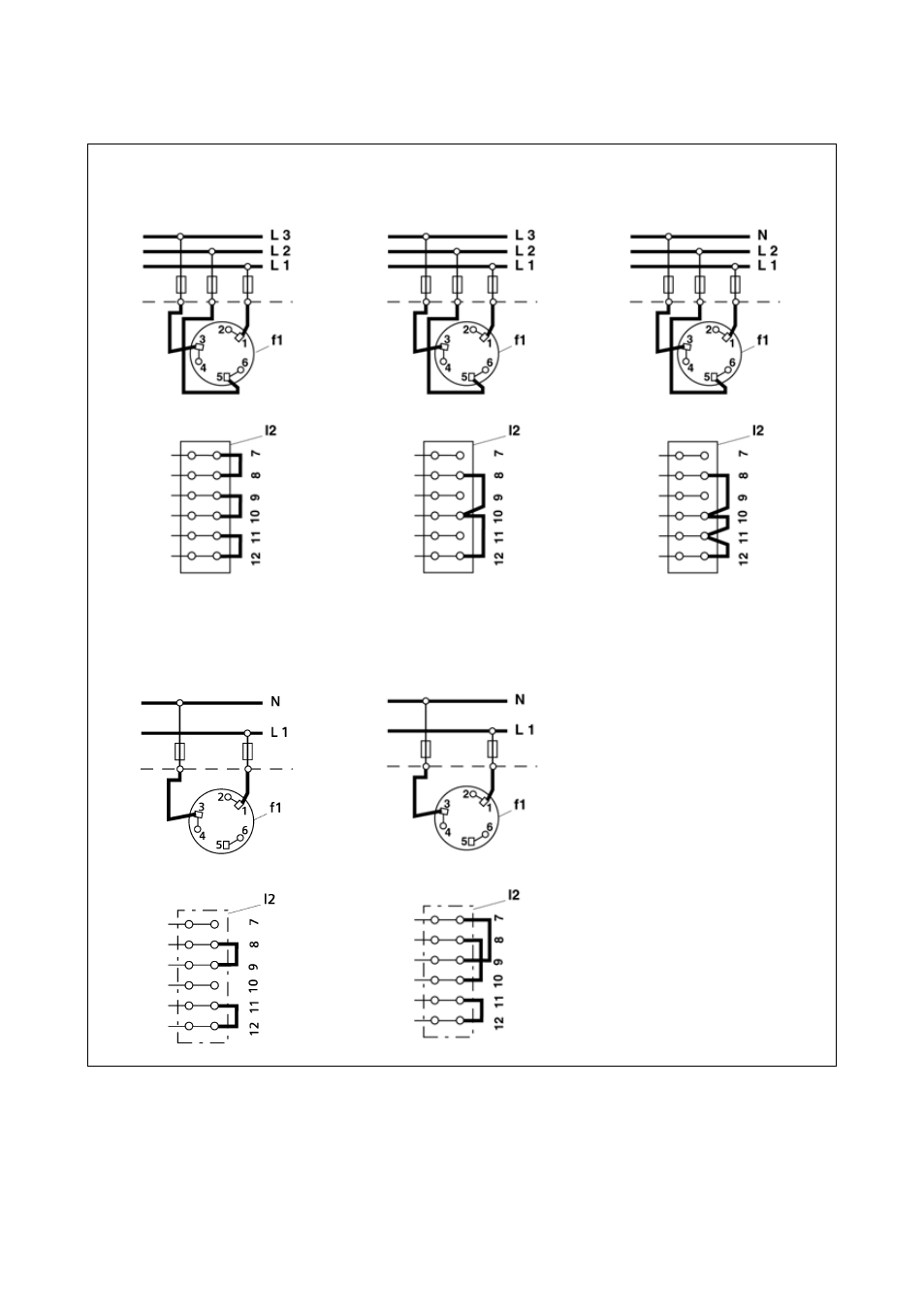

Варианты подключения
Окончательная принципиальная схема находится в водонагревателе
f1 Защитный ограничитель температуры с сетевыми выводами 1 3 5
l2 Планка с контактными зажимами, на которой осуществляются переключения
12 кВт
соединение треугольником,
230 В, трехфазное
переменное напряжение
12 кВт
соединение звездой,
400 В, трехфазное
переменное напряжение
8 кВт
400 В, двухфазное
переменное напряжение
с нейтралью
6 кВт
230 В
переменное напряжение
8 кВт
230 В
переменное напряжение
