10 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
Регулировка для различного давления газа
Для работы на другом виде (давлении) газа надо заменить сопла горелок и винты
малого расхода (ВМР) в кранах и терморегуляторе. Сопла и ВМР имеют обозначение и
устанавливаются согласно таблице 3.

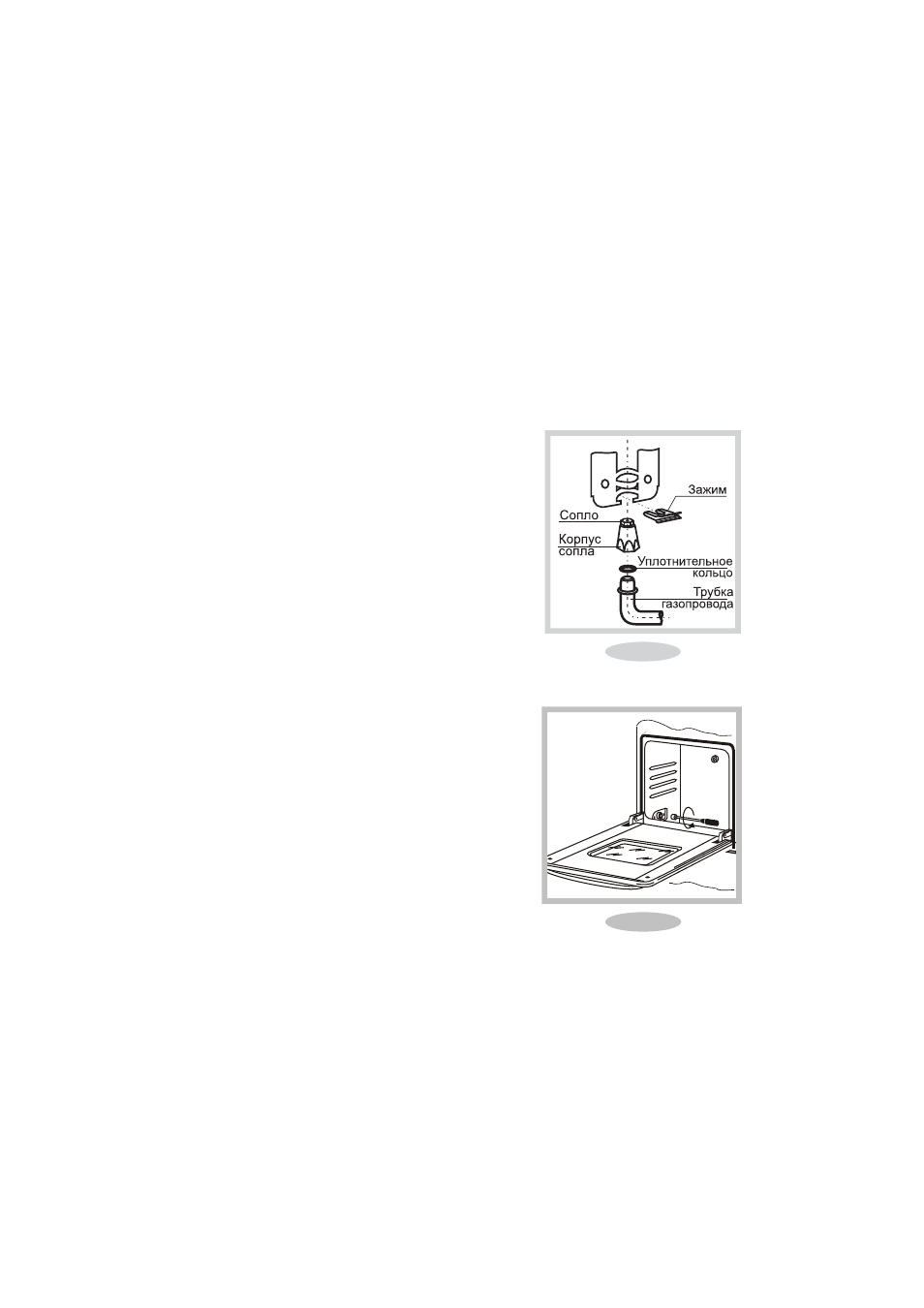

Соединение и сборка газопровода с корпусом горелки стола показаны на рис. 20
Рис.20
Замена сопла горелки стола
Для замены сопла в горелке “Gefest” (рис.20):
-
Снять решетку и горелки.
- Отвернуть крепежные винты и поднять
стол.
- Сжать и достать зажим, затем снять корпус
сопла с трубы газопровода.
- Вывернуть сопло и заменить на новое.
- Сборку произвести в обратной последо-
вательности.
ВАЖНО! УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ
С БО Р К Е С ГАЗО П РО ВОД О М Д ОЛ Ж Н О
НАХОДИТЬСЯ В КОРПУСЕ СОПЛА.
Для замены сопла в горелках “Sabaf” и
“Somipress”:
-
снять решетку
- снять с горелки шляпку со сместителем
- торцевым гаечным ключом (S=7мм)
выкрутить и заменить сопло
- сборку произвести в обратной последо-
вательности.
Замена сопла горелки духовки
(рис.21)
- Выдвинуть дно духовки.
- Вывернуть винт крепления горелки.
- Снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
- Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- Сборку произвести в обратной
последовательности.
22
1200.00.0.000 РЭ
Рис.21
