11
Примечания:

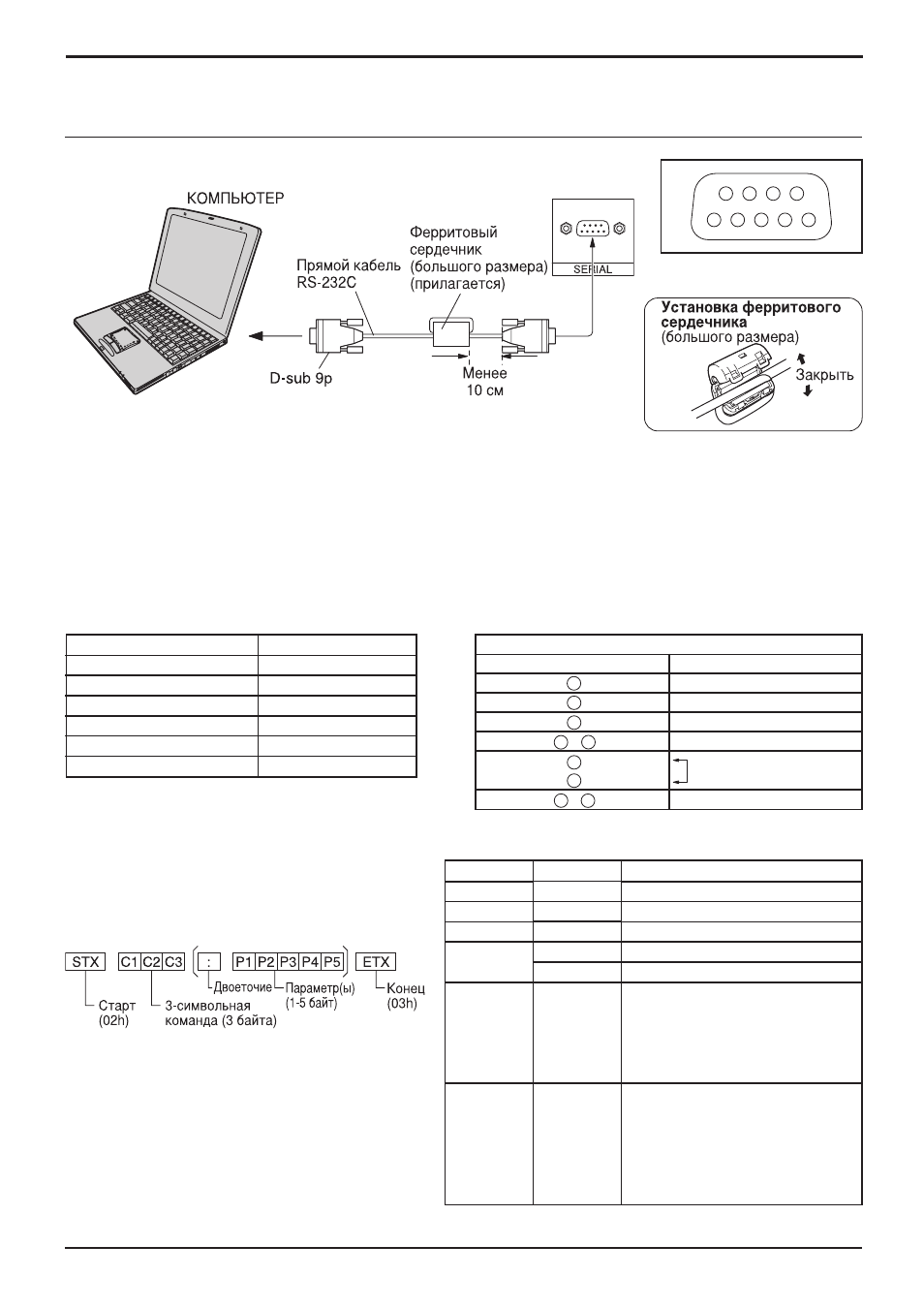

• Используйте шнур RS-232C, чтобы подключить компьютер к плазменному дисплею.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.
Разъем SERIAL используется для управления плазменным дисплеем
с компьютера.
Разъем SERIAL отвечает спецификации интерфейса RS-232C, так что плазменный дисплей может
управляться с компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное обеспечение, которое позволяет отправку и
получение управляющих данных, которые удовлетворяют нижеприведенным условиям. Используйте такое
компьютерное приложение, как язык программирования. За подробностями обращайтесь к документации к
компьютерному приложению.
Основной формат для управляющих данных
Передача управляющих данных с компьютера
начинается сигналом STX, за которым следует
команда, параметры и, в завершении, сигнал
ETX. При отсутствии параметров, сигнал
параметра может не посылаться.
Примечания:
• При передаче нескольких команд обеспечьте
ожидание ответа после первой команды перед
отсылкой следующей команды.
• Если по ошибке отправлена неверная
команда, аппарат вернет на компьютер
команду “ER401”.
Расположение соединителей
для RS-232C
9 8 7 6
5 3 2 1 4
Параметры коммуникации
Уровень сигнала
Метод синхронизации
Частота передачи
Проверка четности
Длина символа
Стоп-бит
Регулирование потока
Совместимый с RS-232C
Асинхронный
9600 бит/с
Отсутствует
8 бит
1 бит
-
Команда
Команда
PON
POF
AVL
AMT
IMS
DAM
Описание
Включить питание
Выключить питание
Громкость 00-63
Бесшумный режим ВЫКЛ
Бесшумный режим ВКЛ
Выбор входа (перекл.)
Вход Slot1
Вход Slot2
Вход Slot3
Вход с ПК
Выбор режима экрана (перекл.)
4 : 3
Zoom
16 : 9
Just
Panasonic Auto
Параметр
Нет
Нет
**
0
1
Нет
SL1
SL2
SL3
PC1
Нет
NORM
ZOOM
FULL
JUST
SELF
Когда питание выключено, дисплей отвечает только на
команду PON.
Таблица преобразования RS-232C
9-штекерный материнский разъем D-sub
•
•
Подробности
R X D
T X D
GND
Не используются
Замкнуты
NC
2
3
4
5
6
7
8
9 1
Подсоединение разъемов SERIAL
Подсоединения
