РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

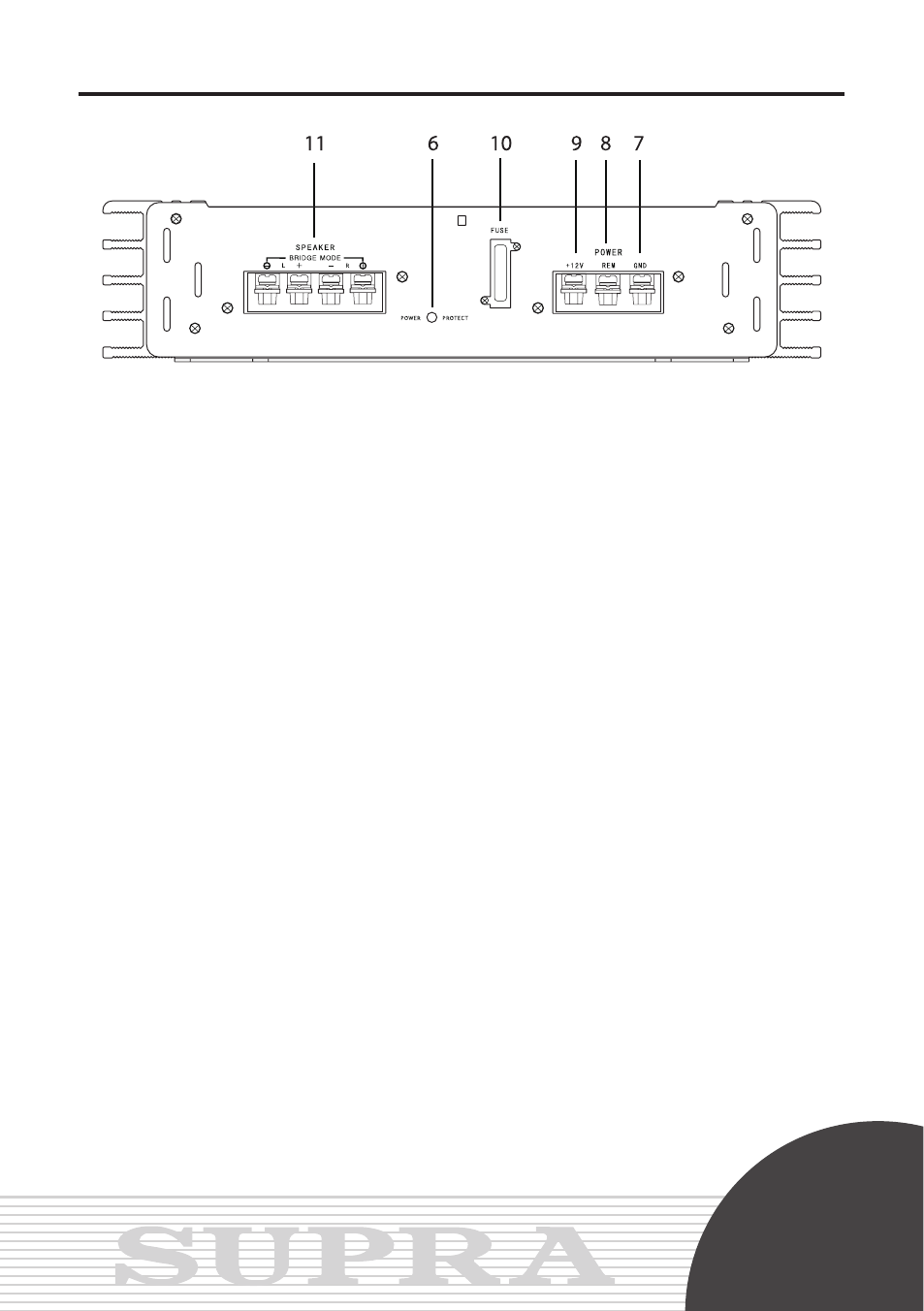

6. Индикатор POWER и PROTECTION
Этот индикатор показывают режимы работы усилителя:
POWER – усилитель включен и нормально работает,
PROTECTION – усилитель выключился из-за перегрузки или перегрева
7. Клемма GROUND (GND)
Клемма предназначена для подачи (-) питания на усилитель. Соедините напрямую с кузо-
вом автомобиля при помощи кабеля сечением до 4 Ga.
Примечание: Это соединение делается первым при установке усилителя.
8. Клемма REMOTE INPUT
Клемма предназначена для включения/выключения усилителя путём подачи на эту клемму
+12В. Обычно этот сигнал появляется на выходе включенного головного устройства, пред-
назначенного для управления активной антенной или другим оборудованием. При отсут-
ствии такого сигнала, присоедините эту клемму к цепи ACC замка зажигания автомобиля.
9. Клемма +12V
Клеммы предназначена для подачи (+) питания на усилитель. Соедините с (+) клеммой
аккумулятора автомобиля при помощи кабеля сечением до 4 Ga. Установите в эту цепь
предохранитель вблизи аккумулятора.
Примечание: Это соединение делается последним при установке усилителя (для пре-
дотвращения повреждений).
10. Предохранители
Предохранители предназначены для защиты усилителя от перегрузок. Убедитесь, что при-
менены предохранители нужного номинала.
11. Громкоговорители Speakers
согласно схеме (Двухканальное соединение и Одноканальное соединение), установите
громкоговоритель.
