РАБОТА ЦЕПИ ПОСТОЯННОГО ТОКА
Клеммы цепи постоянного тока могут использоваться ТОЛЬКО для зарядки
автомобильных 12 вольтовых аккумуляторных батарей. При зарядке и обращении
с аккумуляторными батареями следуйте указаниям производителя
аккумуляторных батарей.
Подключение проводов к аккумуляторной батарее:
ПРЕДУПРЕЖДЕНИЕ: Полюсные выводы, клеммы и иные компоненты содержат
свинец и его соединения. После контакта вымойте руки.
1. Перед подсоединением зарядного кабеля к аккумуляторной батарее,
установленной на автомобиле, отсоедините провод "массы" ( )
аккумуляторной батареи.
2. Подсоедините красный вывод зарядного кабеля к положительному выводу (+)
миниэлектростанции.
3. Подсоедините черный вывод зарядного кабеля к отрицательному выводу ( )
миниэлектростанции.
4. Подсоедините красный вывод зарядного кабеля к положительному выводу (+),
а черный вывод зарядного кабеля к отрицательному выводу ( ) аккумуляторной
батареи.
26
ЭКСПЛУАТАЦИЯ

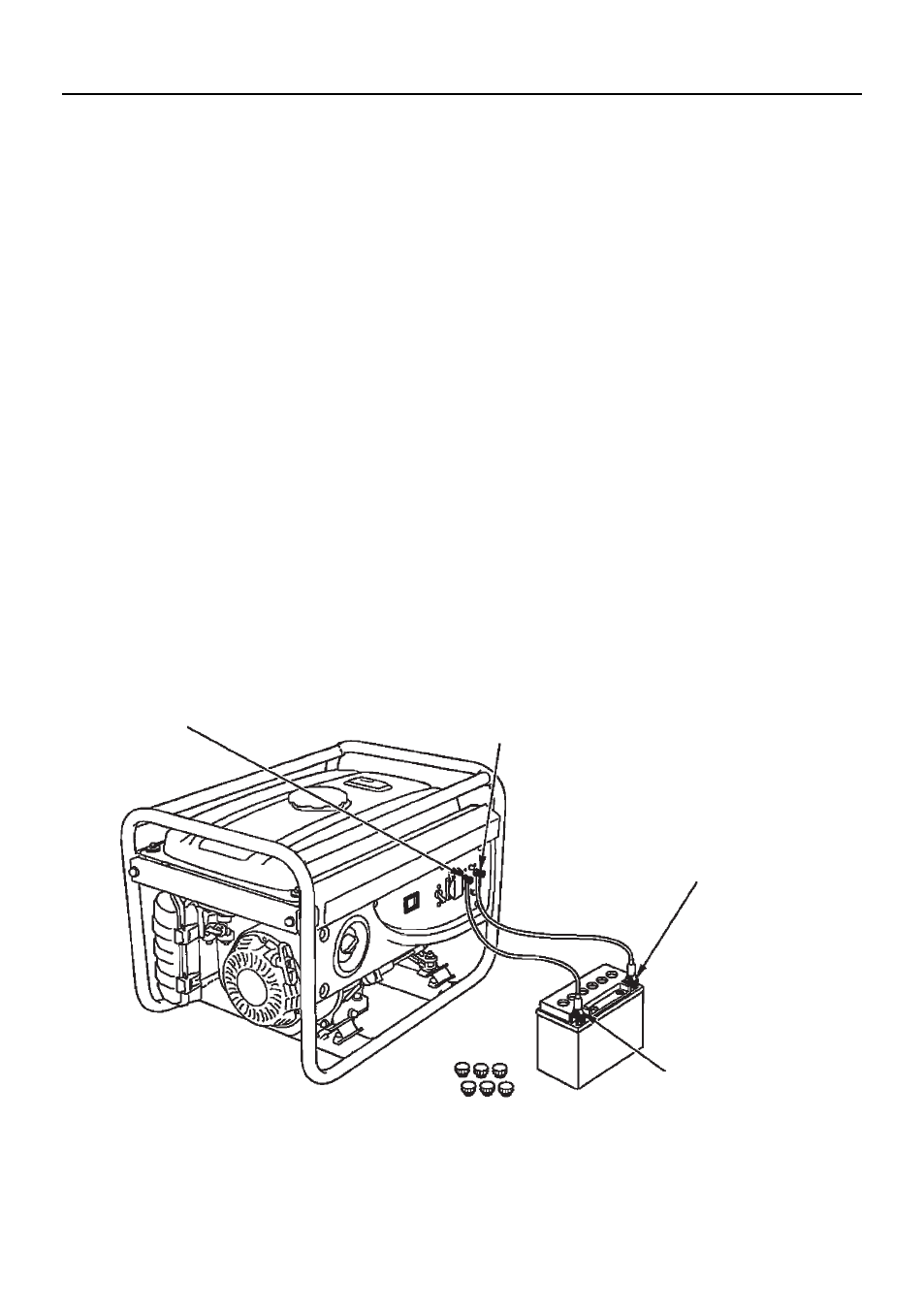

ОТРИЦАТЕЛЬНЫЙ ВЫВОД
ЦЕПИ ПОСТОЯННОГО ТОКА
(ЧЕРНЫЙ) ПОЛОЖИТЕЛЬНЫЙ ВЫВОД
ЦЕПИ ПОСТОЯННОГО ТОКА
(КРАСНЫЙ)
ПОЛОЖИТЕЛЬНЫЙ (+)
ВЫВОД АККУМУЛЯТОРНОЙ
БАТАРЕИ
ОТРИЦАТЕЛЬНЫЙ ( )
ВЫВОД АККУМУЛЯТОРНОЙ
БАТАРЕИ
