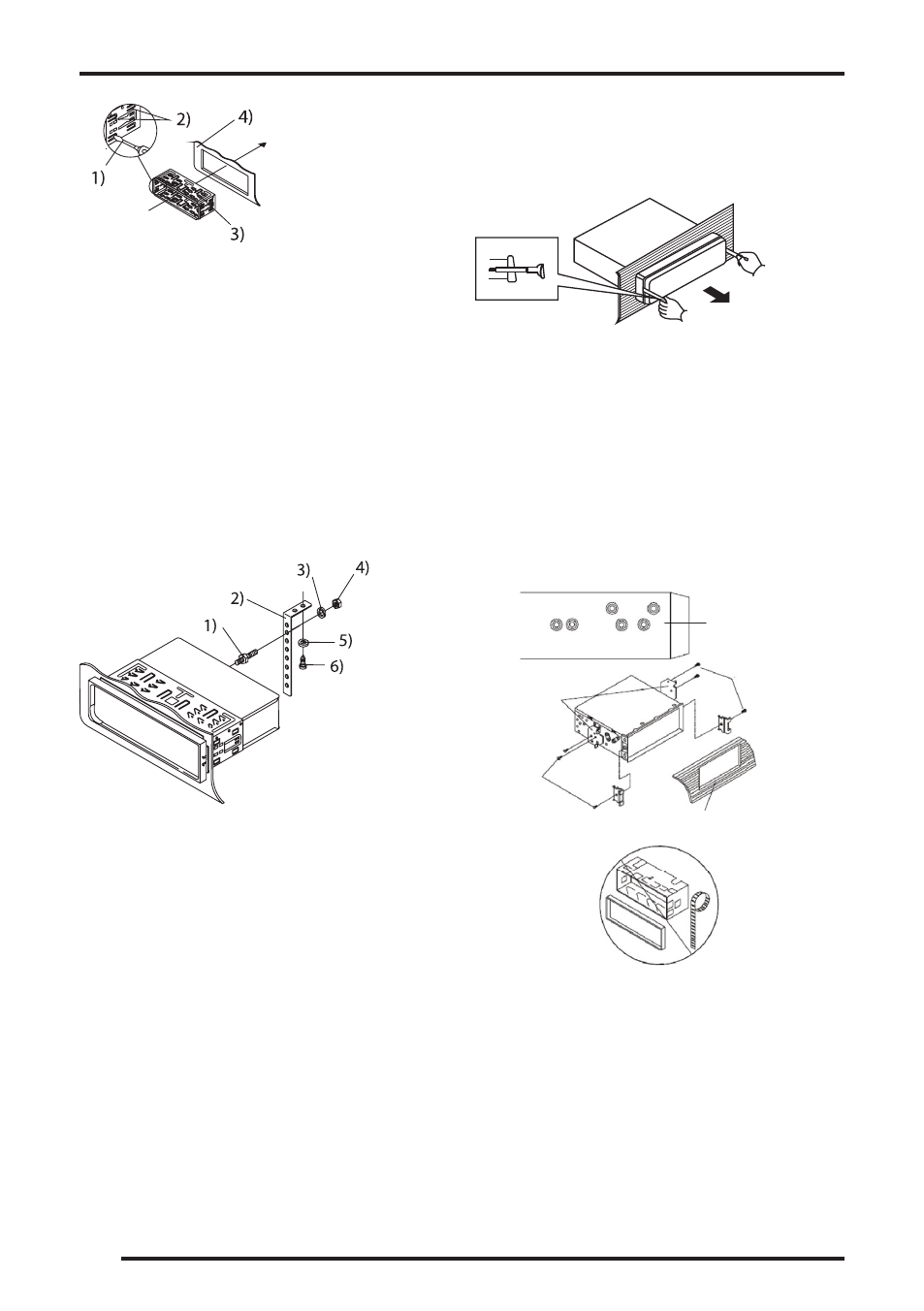

1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы питания и
динамиков, другие провода и кабели, разъем антен-
ны
8. Аккуратно вставьте проигрыватель в монтажную
раму до щелчка фиксаторов, следя при этом за по-
ложением подключенных проводов, чтобы случай-
но не повредить их.
1) Крепежный болт
2) Металлическая скоба
3) Пружинная шайба
4) Гайка
5) Шайба
6) Винт (5х25мм)
10. Подсоедините провод к «-» клемме автомобильного
аккумулятора. Установите обрамление и переднюю
панель (см. раздел Установка и снятие передней па-
нели).
ПОРЯДОК иЗвЛеЧениЯ АППАРАтА
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Снимите металлическую скобу с задней стенки
устройства (если ранее устанавливалась).
3. Нажмите кнопку снятия передней панели.
4. Аккуратно снимите обрамление, потянув его на себя.
5. Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из рамки, по-
тянув его на себя.
тыЛОвОй мОнтАж (метОД 2)
Данный метод установки аппарата применим для авто-
мобилей марки Nissan, Toyota. Используйте отверстия,
отмеченные соответствующими буквами Т и N, чтобы
прикрепить аппарат к кронштейнам.
1) Вид сбоку. Расположение отверстий с отметками T, N
2) Кронштейны
3) Винт
4) Крючок
5) Приборная панель
С помощью отвертки выкрутите винты, крепящие
1)
2)
3)
4)
5)
