РАЗДЕЛ I
ЗНАКОМСТВО С МАШИНОЙ

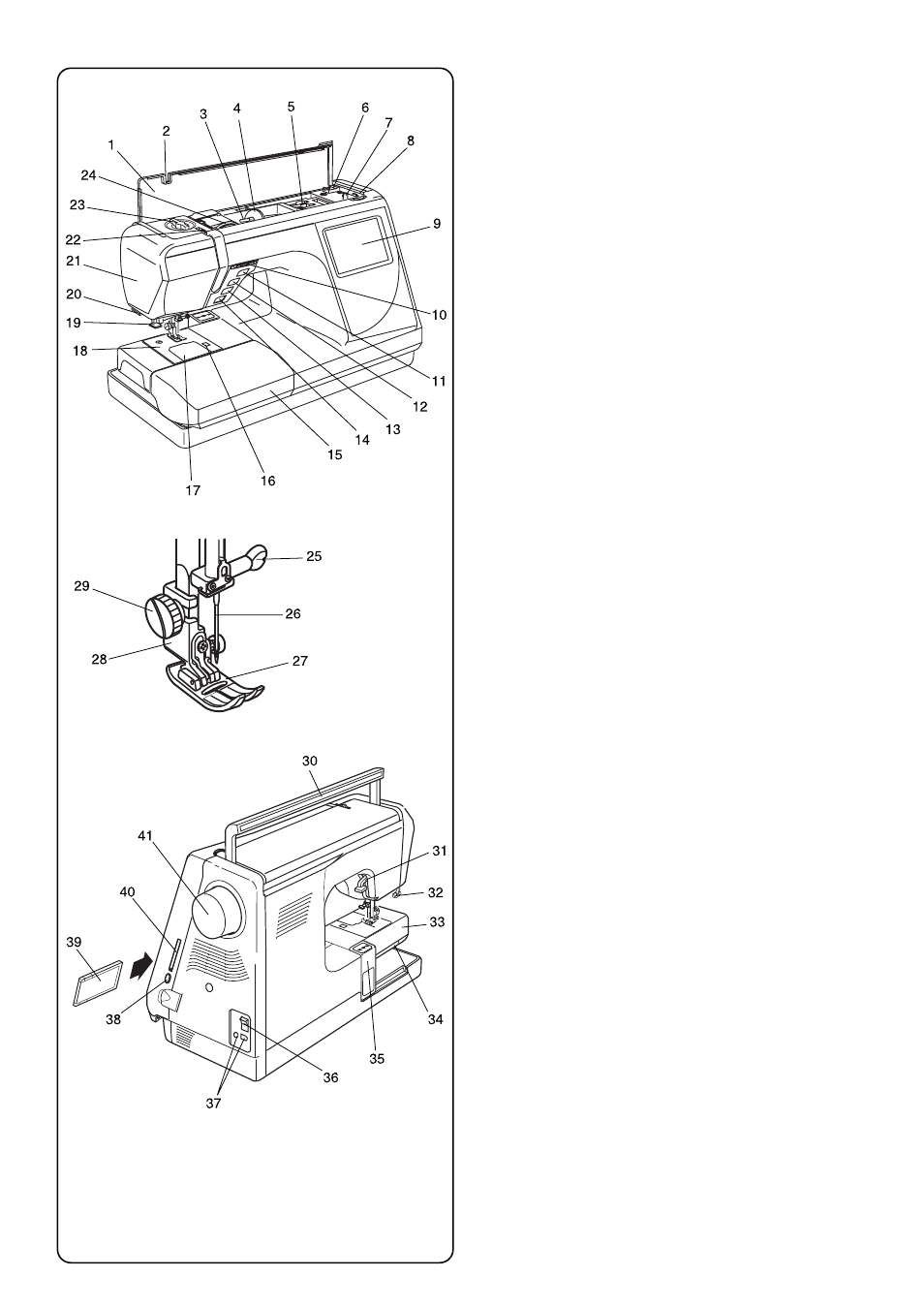

Наименование частей
1.
Таблица строчек
2. Верхняя крышка
3. Катушечный стержень
4. Держатель катушки (большой)
5. Отсек для хранения аксессуаров
6. Нож обрезки шпульной нити
7. Шпиндель намотки шпульки
8. Стопор намотки шпульки
9. ЖК дисплей
10. Регулятор контроля скорости
11. Кнопка подъема/опускания иглы
12. Кнопка автоматической закрепки
13. Кнопка реверса
14. Кнопка старт/стоп
15. Дополнительный столик
(отсек для хранения аксессуаров)
16. Кнопка снятия челночной пластины
17. Челночная пластина
18. Игольная пластина
19. Встроенный нитевдеватель
20. Нитеобрезатель и нитедержатель
21. Передняя панель
22. Рычаг нитеводителя
23. Регулятор давления лапки на ткань
24. Регулятор натяжения нити
25. Винт зажима иглы
26. Игла
27. Прижимная лапка
28. Держатель прижимной лапки
29. Установочный винт
30. Ручка для транспортировки
31. Рычаг подъема прижимной лапки
32. Рычаг петли
33. Свободный рукав
34. Отключение транспортера ткани
35. Каретка (для вышивки)
36. Выключатель питания
37. Разъемы машины
38. Кнопка возврата PC-карты
39. Карта памяти
40. Слот для карты памяти
41. Маховое колесо (всегда поворачивать только
на себя)
