РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
9

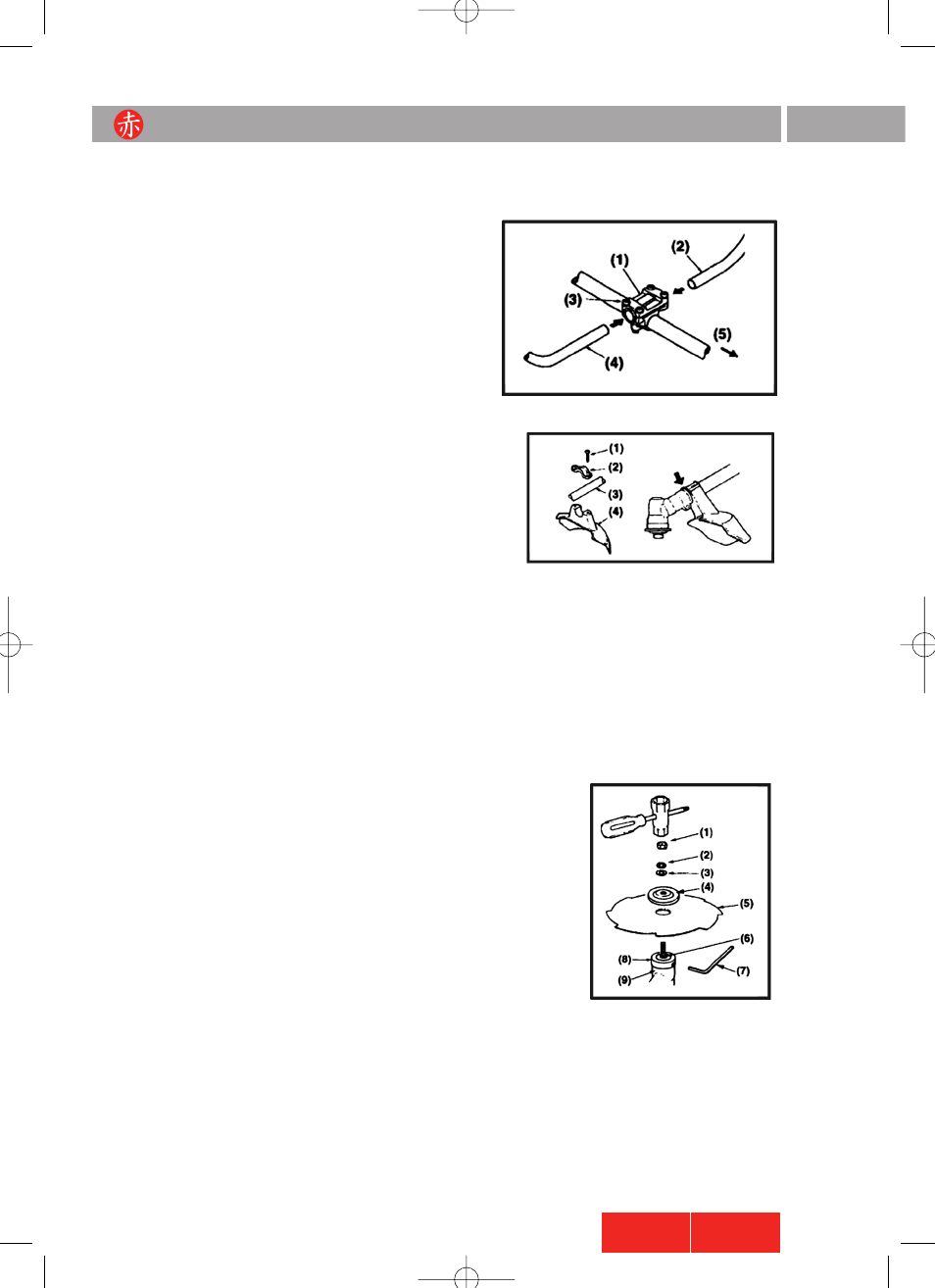

РУКОЯТКА
•
Ослабьте 4 болта на скобе рукоятки.
•
Вставьте правую (с ручкой газа) и левую рукоятки
в скобу и снова надежно затяните болты.
(1) Скоба рукоятки
(2) Правая рукоятка
(3) Болты
(4) Левая рукоятка
(5) Направление к двигателю
ЗАЩИТНЫЙ КОЖУХ
Установите защитный кожух за редуктором и надежно
прикрепите его скобой и болтами, как показано на рисунке.
(1) Болт
(2) Скоба
(3) Штанга
(4) Защитный кожух
УСТАНОВКА ЛЕЗВИЯ (НОЖА)
1.
Зафиксируйте редуктор с помощью L-образного ключа, входящего в комплект, через
отверстие на внутреннем держателе.
2.
Поместите лезвие на штифт (символами к редуктору) и аккуратно совместите
отверстие на лезвии со штифтом.
3.
Установите внешний держатель на штифт, вогнутой стороной к лезвию.
4.
Наденьте сверху на конец штифта шайбу, затем гроверную шайбу и болт и затяните с
помощью прилагаемого накидного ключа.
(1) Болт
(2) Гроверная шайба
(3) Шайба
(4) Внешний держатель
(5) Лезвие (нож)
(6) Штифт
(7) L-образный ключ
(8) Внутренний держатель
(9) Редуктор
УСТАНОВКА ТРИММЕРНОЙ ГОЛОВКИ
1.
Правильно установите внутренний и внешний держатели на редуктор.
2.
Накрутите прилагаемый болт на штифт и затяните его гаечным ключом.
3.
Наверните в ручную триммерную головку на штифт, зафиксировав внутренний
держатель с помощью L-образного ключа.
