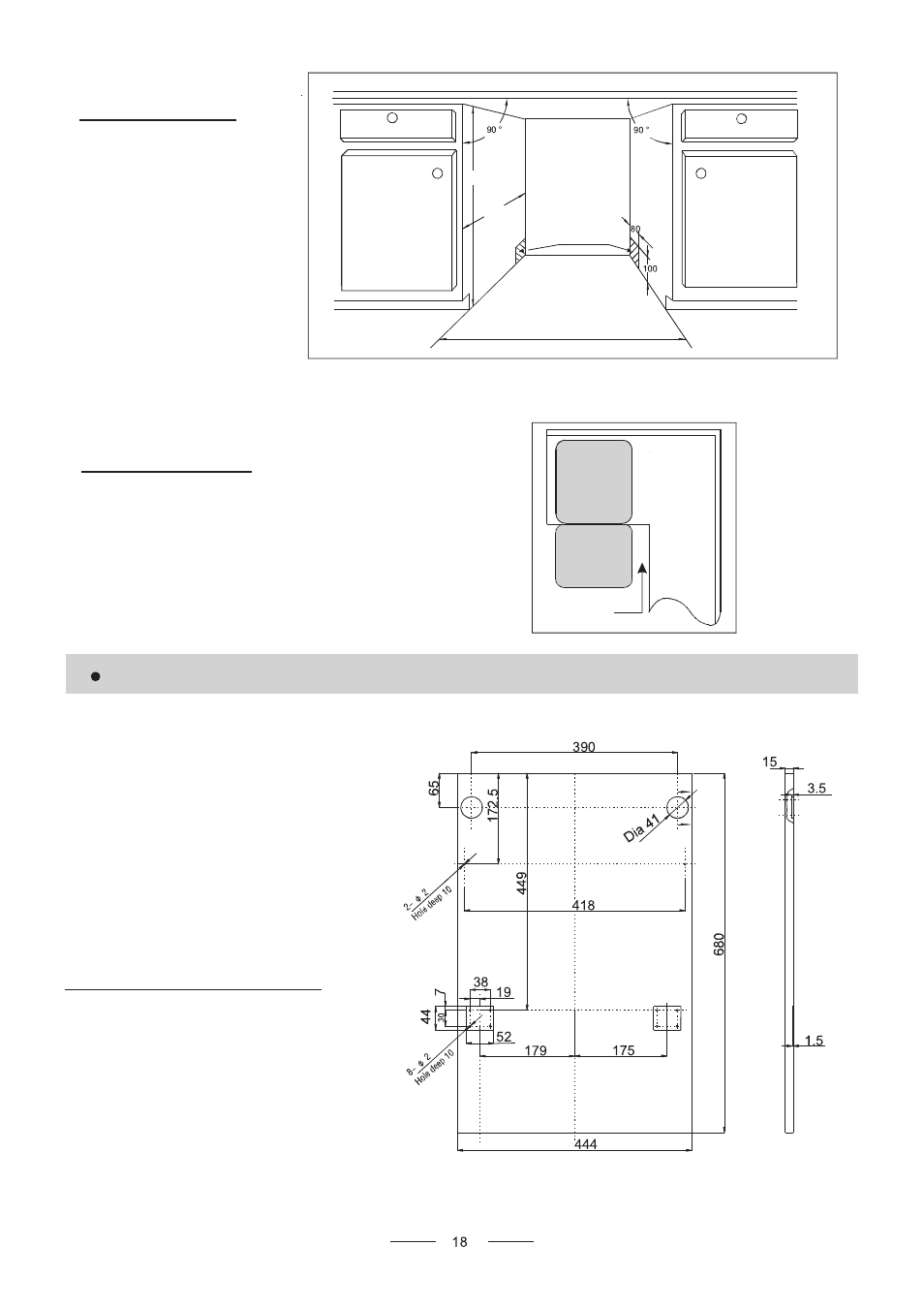

[ Рисунок 1 ]
Размеры шкафа
Расстояние между верхом
посудомоечной машины и
шкафом и внешней дверкой,
примыкающей к шкафу
[ Рисунок 2 ]
Минимальное расстояние
при открытой дверце
Подготовка к установке
1.
Отверстия на деревянной декоративной панели высверливаются по размерам, приведённым на Рисунке 3.
[ Рисунок 3 ]
Отверстия на декоративной панели
высверливаются по размерам,
приведённым на рисунке.
(Единица измерения: мм)
Вводы линий
электропитания,
отвода и подачи
воды
Расстояние
между днищем
шкафа и полом
450 мм
580 мм
820 мм
Посудомоечная
машина
Дверца
посудомоечной
машины
Шкаф
Минимальное
расстояние 50 мм
Dia
-
Диаметр
Hole deep -
Глубина отверстия
