4
РУС

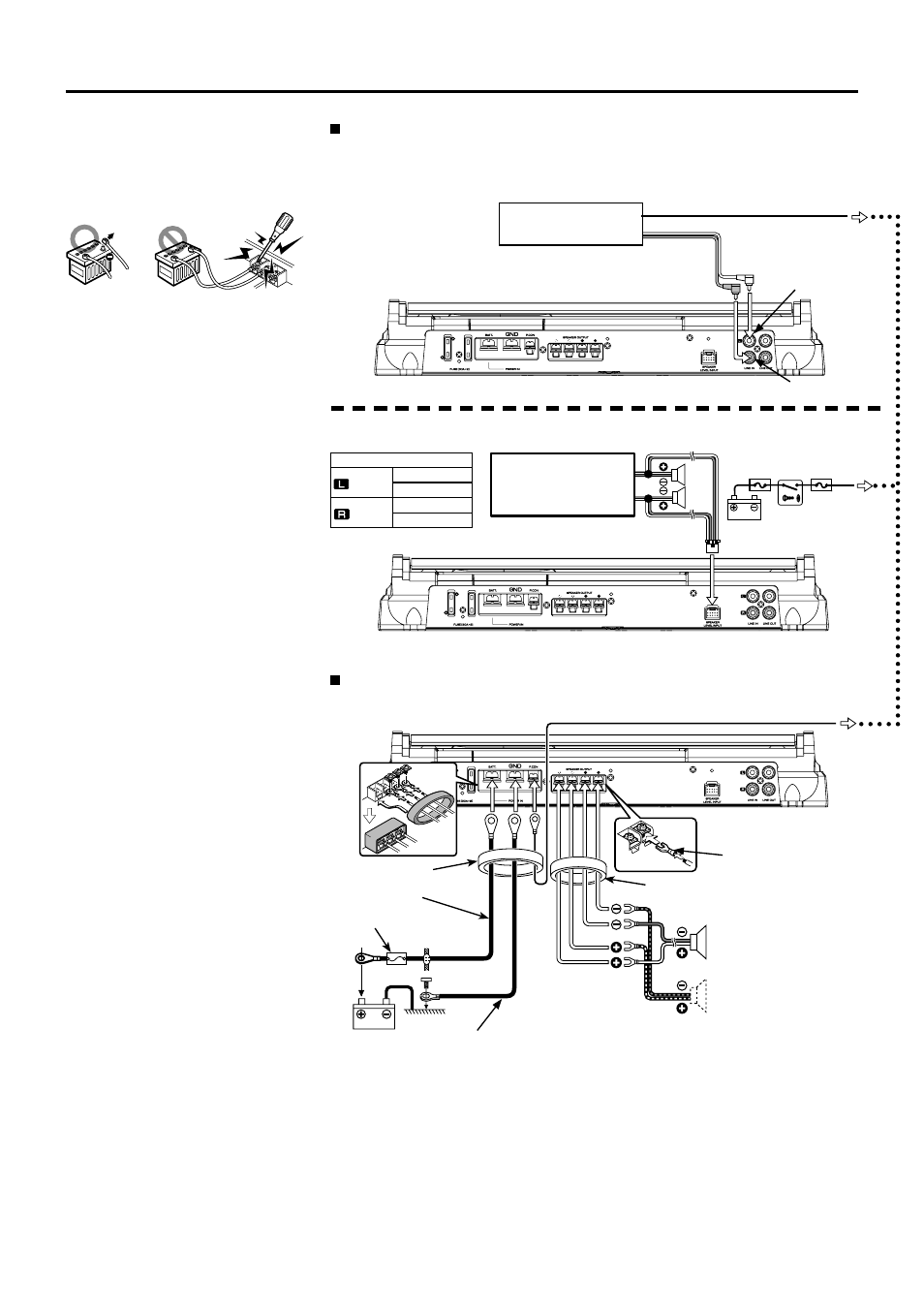

Схемы соединений
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня,
вызванного коротким замыканием в провод-
ке, подключите гибкую вставку или преры-
ватель вблизи положительной (+) клеммы
автомобильного аккумулятора.
Подключение к входам типа RCA или входам с уровнем сигнала акустичес-
ких систем
- Подключение к входам типа RCA
ПРЕДОСТЕРЕЖЕНИЯ
- Если звук не воспроизводится нормально,
немедленно выключите питание и проверь-
те подключения.
- Перед изменением положения любого пе-
реключателя выключайте питание усилите-
ля.
- Если перегорел предохранитель, проверь-
те провода на предмет короткого замыкания,
а затем замените предохранитель на новый
с такими же параметрами.
- Убедитесь в том, что нет неподключенных
проводов и разъемов, прикасающихся к кор-
пусу автомобиля. Чтобы предотвратить ко-
роткое замыкание, не снимайте изоляцию с
кончиков неподключенных кабелей или
разъемов.
- Подключите кабели акустических систем к
соответствующим акустическим системам по
отдельности. Прикосновение провода отри-
цательной (-) полярности или провода за-
земления акустических систем к корпусу ав-
томобиля может привести к сбою в работе
усилителя.
- После установки усилителя убедитесь в
том, что электрическое оборудование (стоп-
сигналы, сигналы поворота и стеклоочисти-
тели) функционирует нормально.
ЗАМЕЧАНИЕ
- Не выполняйте одновременное подключе-
ние кабелей к гнездам типа RCA и входам с
уровнем сигнала акустических систем, т.к.
это может привести к повреждению акусти-
ческих систем.
* Приобретаемые в магазинах принадлежности
30
30
30
30
30
30
9
·
9
·
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием
Кабель со штекера-
ми типа RCA *
Вход левого канала
Вход правого канала
- Подключение к гнездам с уровнем сигнала акустических систем
Цвет провода на разъеме
Левый
канал
Правый
канал
Белый
Белый/черный
Серый
Серый/черный
Фирменная автомагни-
тола KENWOOD
(головное устройство
без линейного выхода)
Блок предохранителей
Аккумулятор
АСС
Подключение кабеля питания и кабелей акустических систем
Провод управления питанием
Фиксатор проводов
Провод аккумулятора*
Предохранитель*
Аккумулятор
Провод заземления*
Клемма подключения*
Фиксатор проводов
Сабвуфер (L+R)
