D-Link DNS-1100-04 Quick Installation Guide
P
YC
C
КИ
Й

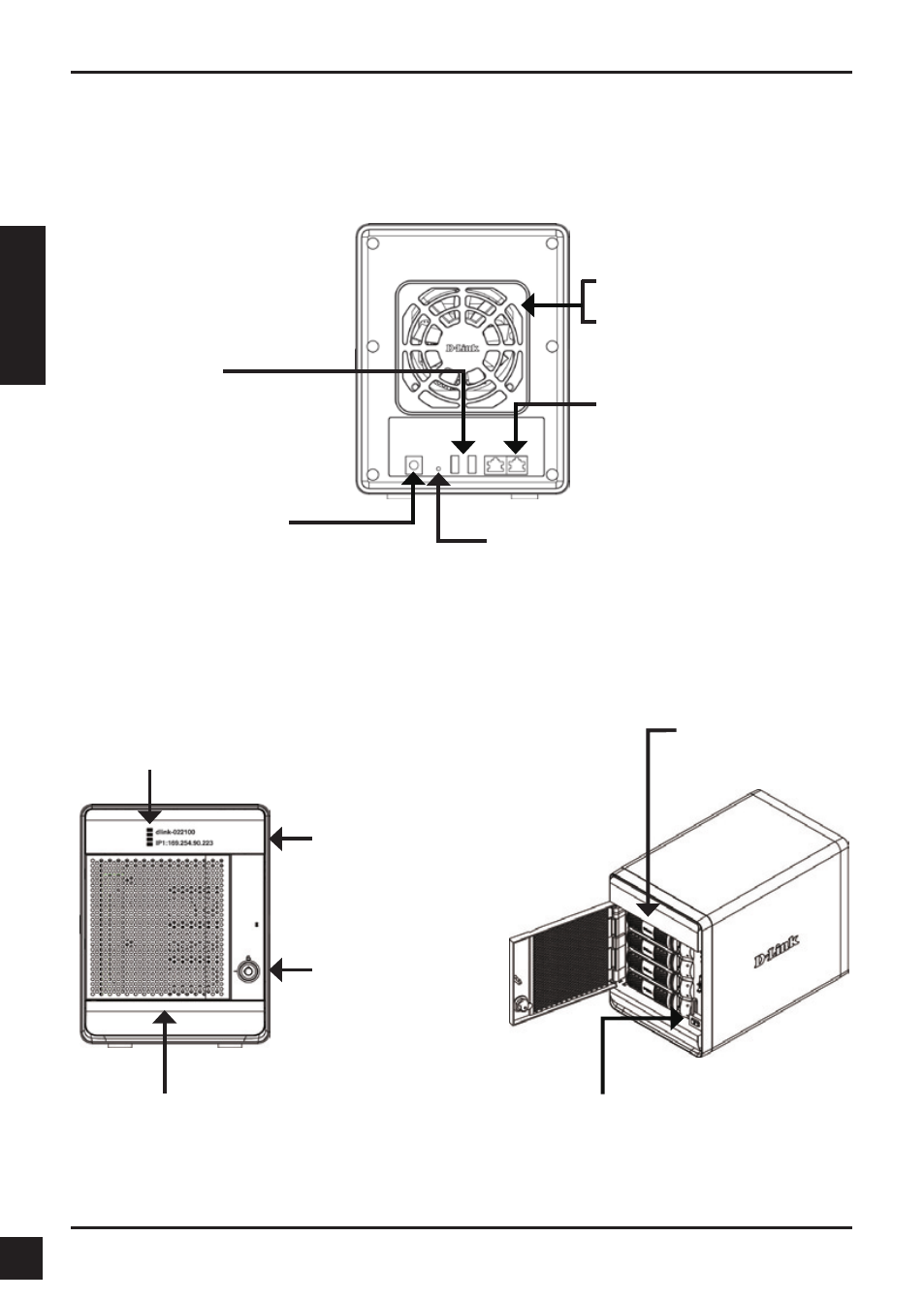

2. Обзор устройства
Кнопка Далее
Используйте эту кнопку для
отображения информации
о системе, данных о томе
жесткого диска, сообщений об
ошибках на OLED дисплее.
Нажимайте кнопку для
переключения между
экранами с информацией.
OLED дисплей
Этот дисплей отображает детальную
информацию о следующих данных:
информация о системе, данные о томе
жесткого диска и сообщения об ошибках
Задняя панель
Передняя панель
Разъем замка на
передней панели
Поверните ключ
наверх для открытия.
Поверните ключ налево
для блокировки.
Контейнеры для
дисков
Используйте винты для
закрепления жестких
дисков SATA к отсекам
ShareCenter.
Охлаждающий вентилятор
Охлаждающий вентилятор
используется для охлаждения
жестких дисков, при этом скорость
вращения вентилятора можно
регулировать. Разъем USB
Два разъема USB 2.0 (типа A).
Порты USB для принтеров,
USB-дисков или UPS
мониторинга.
Кнопка Reset
Нажмите и удерживайте эту кнопку больше 5
секунд, чтобы вернуть устройство к настройкам
по умолчанию.
Разъем питания
Подключите шнур питания
из комплекта поставки к
устройству хранения.
Порт Gigabit Ethernet
Используйте порт Gigabit Ethernet
для подключения ShareCenter к
локальной сети.
Индикаторы
Индикаторы отображают информацию
о следующих данных: статус жесткого
диска (зеленый=работающий), статусы
портов LAN 1 и 2 (синий=работающий)
Кнопка питания
Используйте кнопку для включения или
отключения устройства.
Для включения нажмите кнопку один раз.
Для отключения нажмите и удерживайте
кнопку в течение 5 секунд.
3
