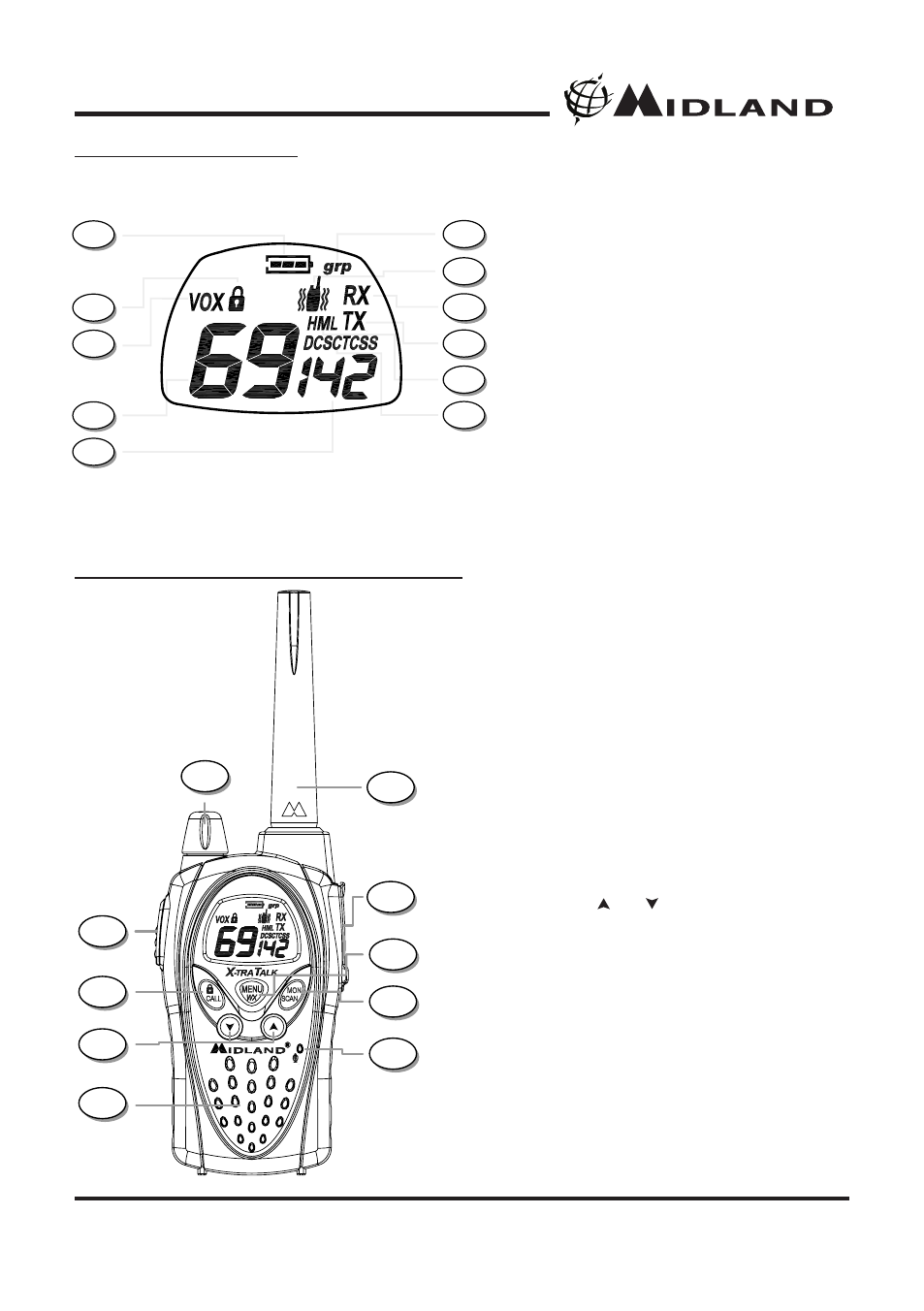

LCD ДИСплЕй
СРЕДСтВА упРАВлЕНИя
1. Индикатор разряда батареи –
показывает уровень разряда батареи.
2. Иконка блокировки
клавиатуры – показывает, что кнопки
радиостанции заблокированы.
3. VOX – показывает, что включен
режим VOX.
4. Номер канала – показывает номер
выбранного канала, изменяется
от 1 до 69.
5. Номер тона/кода (CTCSS/DCS) –
показывает тон/код выбранной системы
кодирования.
6. Иконка группового режима –
показывает, что активирован
режим общения в группе.
7. Иконка вибровызова – показывает,
что включен режим вибровызова.
8. «RX» – показывает, что радиостанция
находится в режиме приема.
9. «TX» – показывает, что радиостанция
находится в режиме передачи.
10. «Н», «м», или «L» – показывает уровень
выходной ВЧ мощности в режиме ТХ
H – высокий, М – средний, L – низкий
11. CTCSS/DCS – показывает, какая система
кодирования выбрана.
12. Ручка включения/выключения
радиостанции и контроля уровня
громкости.
13. кнопка PTT – используется для передачи
речевого сообщения.
14. кнопка CALL/LOCK – используется
для блокировки клавиатуры и подачи
вызывного сигнала.
15. кнопки « » и « » – используются
для выбора настроек в режиме «Меню».
16. Встроенный динамик.
17. Антенна.
18. гнездо для внешнего динамика/
микрофона.
19. кнопка «MENU» – используется
для доступа в режим настроек.
20. кнопка «MON/SCAN» –
«Монитор» / «Сканирование».
21. MIC – встроенный микрофон.
12
13
14
15
16
21
20
19
18
17
