приточные установки 5

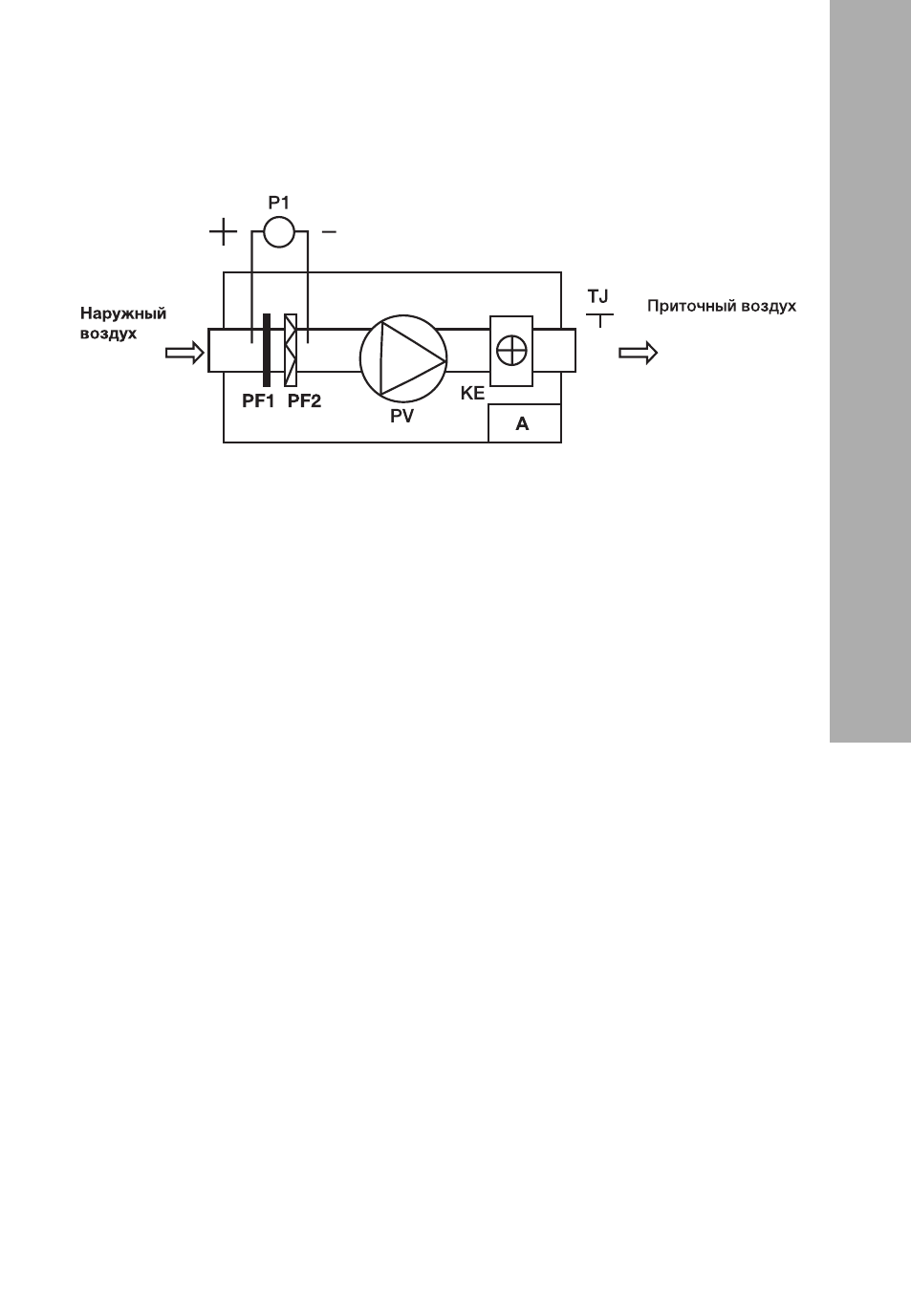

Принципиальная схема установки
PV — вентилятор приточного воздуха;
KE — электрический нагреватель;
PF1 — фильтр воздушный EU3;
PF2 — фильтр воздушный EU5;
A — блок автоматики;
Р1 — дифференциальный датчик дав-
ления на фильтре (поставляется
отдельно);
TJ — датчик температуры приточно-
го воздуха.
Конструкция
Установки серии FRESH AIR изготавли-
ваются в компактном звукотеплоизо-
лированном корпусе из листовой оцин-
кованной стали. Толщина изоляции из
базальтовой минеральной ваты 30 мм.
Установка состоит из 2-х секций.
В первой секции находятся:
вентилятор, оборудованный высоко-
эффективной крыльчаткой с назад
загнутыми лопатками и асинхрон-
ным двигателем с внешним ротором.
Уплотненные шариковые подшипни-
ки двигателя не требуют техобслу-
живания и обеспечивают увеличен-
•
ный срок службы. Защита двигателя
вентилятора осуществляется встро-
енными термоконтактами, переза-
пуск осуществляется вручную;
блок нагревательных элементов из
нержавеющей стали, имеющий двух-
ступенчатую защиту от перегрева.
Первая ступень настроена на 50 °С
и перезапускается автоматически,
вторая настроена на 100 °С и пере-
запускается вручную;
блок автоматики.
Вторая секция оснащена фильтрами
2-х ступеней фильтрации: EU3 и EU5.
Данная секция имеет панель на пет-
лях, что существенно облегчает об-
служивание установки.
Установка предназначена для монта-
жа непосредственно к круглым возду-
ховодам. Присоединительные патруб-
ки имеют резиновые уплотнения.
Установки имеют степень защиты IP44.
Пульт управления ERC-15 с кабелем
14 м поставляется в комплекте
Каждая установка тестируется на
предприятии-изготовителе.
•
•
