25
Замена сопла горелки стола
для замены сопла в горелке необходимо:
- снять решетку
- снять с горелки шляпку со смесителем
- торцевым гаечным ключом (S=7мм)
выкрутить и заменить сопло
- сборку произвести в обратной последо-
вательности.

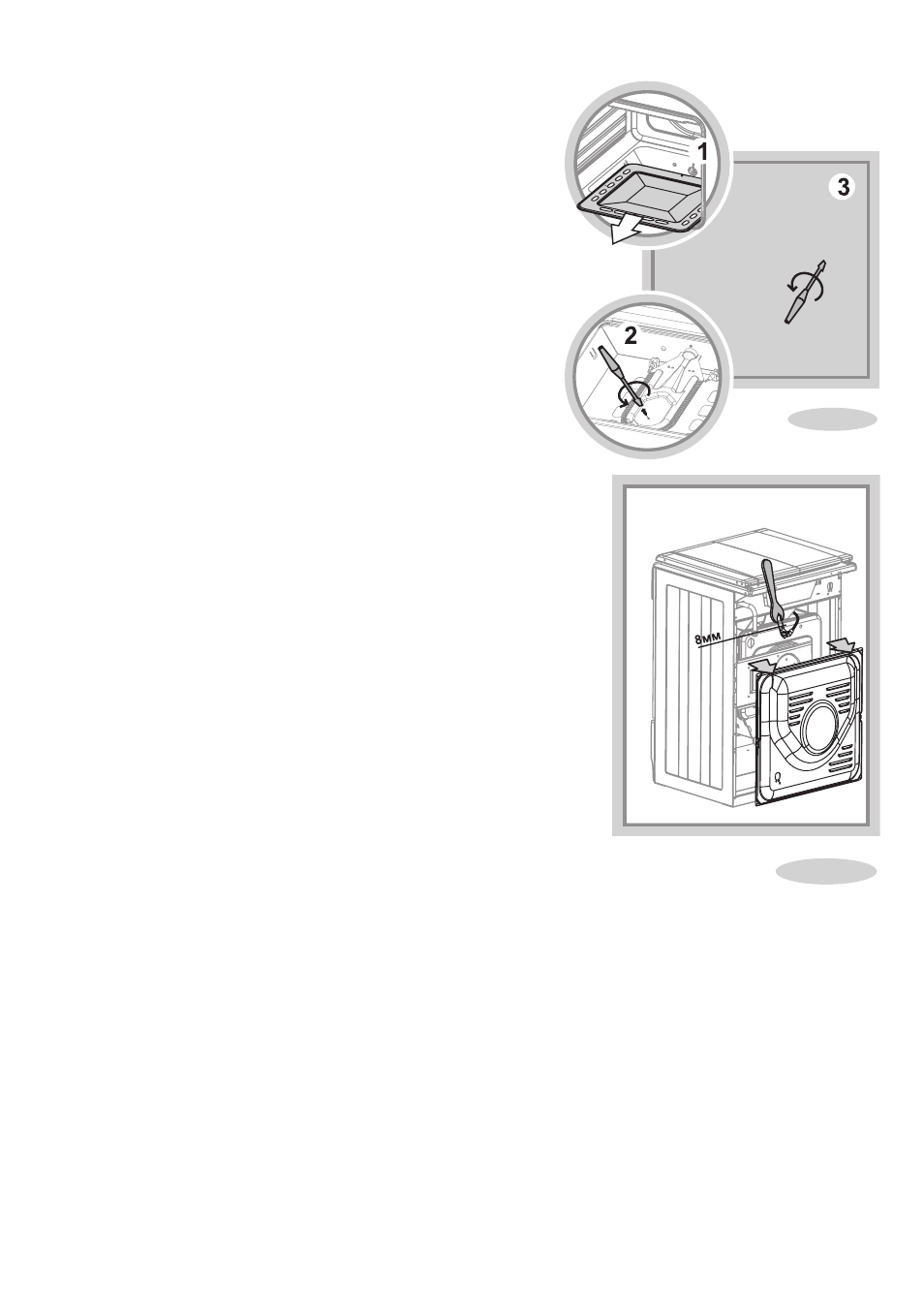

Замена сопла горелки духовки (рис.17)
- снять дно духовки.
- вывернуть винт крепления горелки.
- снять горелку с корпуса
- торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- сборку произвести в обратной
последовательности.
Замена сопла горелки гриль
если возможен доступ к плите с обратной стороны:
- при помощи ключа выкрутить и заменить сопло (рис.18)
если доступ затруднен, нужно:
- вывернуть винт крепления жарочной горелки.
- снять горелку с корпуса, чтобы обеспечить
доступ к соплу.
- торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- сборку произвести в обратной
последовательности.
Регулировка винтов малого расхода (ВмР)
ТУПа и кранов с безопасностью горелок стола
и духовки.
При переводе плиты на другой вид газа (давление)
после замены сопел горелок необходимо отрегулировать
ВмР. Для этого необходимо зажечь горелку, перевести
ручку крана в положение «малое пламя», снять
ручки, воротники, панель и отверткой, вращая ВмР, добиться минимального, но устойчивого
пламени горелки (длина пламени должна составлять 4…6 мм).
Правильность настройки проверяется быстрым поворотом ручки крана из положения
«максимальное пламя» в положение «малое пламя». Пламя при этом не должно
гаснуть.
После настройки ВмР опломбировать.
Замена винтов малого расхода (ВмР) в обычных кранах горелок стола.
При переводе плиты на другой вид газа (давление) необходимо снять ручки кранов,
воротники и панель. с помощью рожкового ключа (S=9 мм) отвернуть ВмР и заменить,
затянув ключом до упора.
11 ТЕхНИчЕСКОЕ ОБСлУЖИВАНИЕ ПлИТы
Техническое обслуживание плиты проводится специалистами уполномоченных организаций
в соответствии с действующими региональными Правилами. По истечении 10 лет
эксплуатации плиты техническое обслуживание является обязательным.
Рис.18
Рис.17
