A1
РУЧ
.
ТОРМОЗ
B1
ЗАДНИЙ
ПРАВЫЙ
ДИНАМИК
+
A2 NC
B2
ЗАДНИЙ
ПРАВЫЙ
ДИНАМИК
-
A3
ЗАДНЯЯ
ПЕРЕДАЧА
B3
ПЕР
.
ПРАВ
.
ДИНАМ
.+
A4 (+)
АККУМ
.
B4
ПЕР
.
ПРАВ
.
ДИНАМ
-
A5
ПИТАНИЕ
АНТЕННЫ
+
B5
ПЕРЕДНИЙ
ЛЕВЫЙ
ДИНАМИК
+
A6 ILL
B6
ПЕРЕДНИЙ
ЛЕВЫЙ
ДИНАМИК
-
A7
КЛЮЧ
ЗАЖИГАНИЯ
B7
ЗАДНИЙ
ЛЕВЫЙ
ДИНАМИК
+
A8
ЗАЗЕМЛ
.
B8
ЗАДНИЙ
ЛЕВЫЙ
ДИНАМИК
-

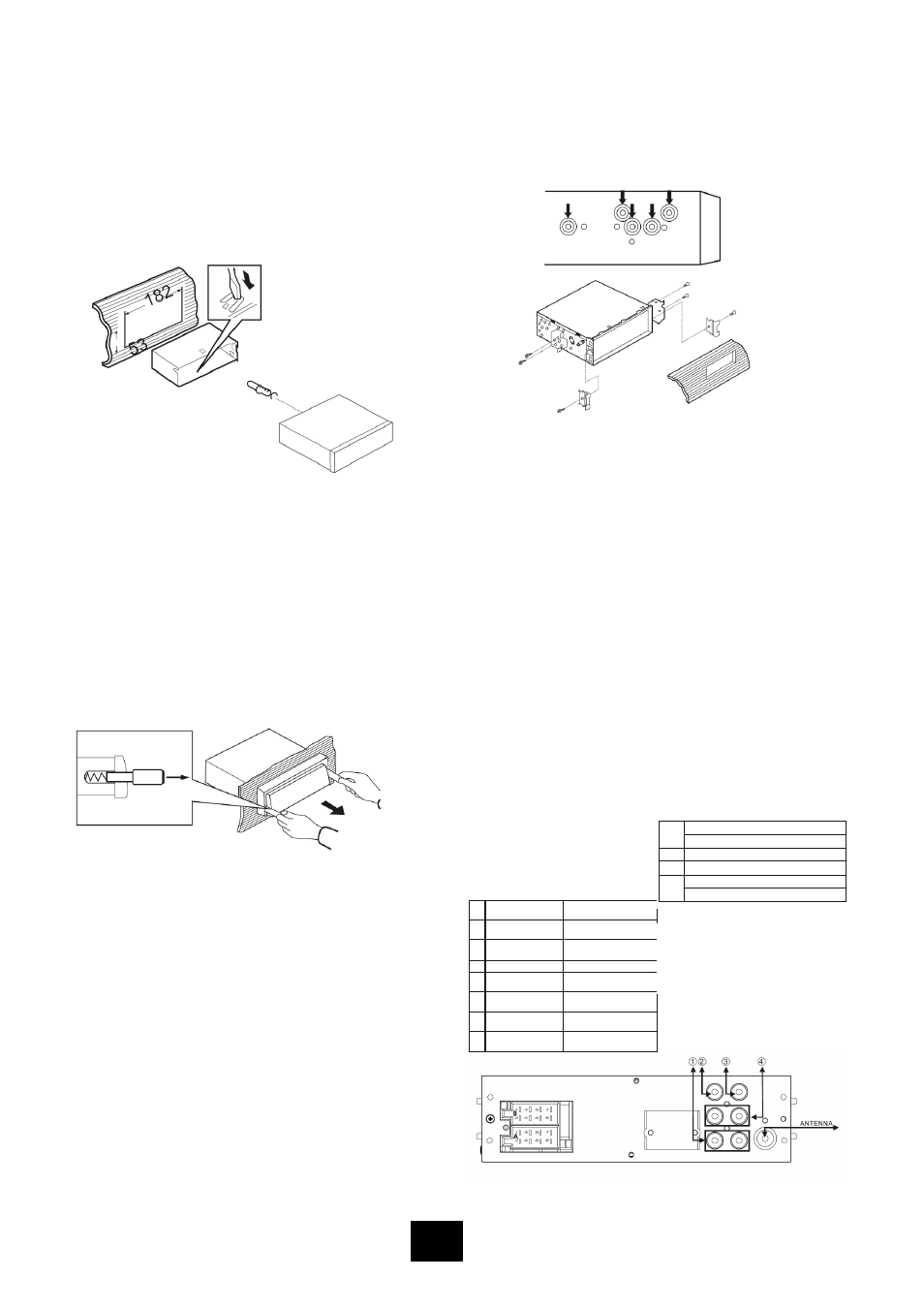

УСТАНОВКА
ПРОЦЕДУРЫ УСТАНОВКИ
Сначала выполните электрические подсоединения и
после проверьте их правильность.
ТЫЛОВОЙ МОНТАЖ
Установка с помощью отверстий для винтов на сторонах
устройства.
УСТАНОВКА УСТРОЙСТВА
182
53
Снимите внешний обод вокруг передней панели и боковые
пружины.
1.
Металлический рукав
Установите металлический рукав на приборной
панели. Для оптимальной работы плеера
металлический рукав должен размещаться
горизонтально (в пределах 10 - +30) Закрепите
металлический рукав на месте, нажав на
металлические лапки с внешней стороны с помощью
отвертки.
2.
Фронтальный монтаж
Вставьте радио в устройство металлического рукава с
любой стороны в отверстие рукава до щелчка.
Выберите положение, при котором отверстия для винтов
опорного кронштейна и отверстия для винтов в радио
совпадают, и закрепите винты в 2 местах на каждой стороне.
СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕЙ ПАНЕЛИ
1.
Нажмите и отпустите кнопку, вытяните переднюю панель.
Не доставайте переднюю панель из корпуса.
2.
Чтобы установить переднюю панель, вставьте панель в
кожух, сдвиньте вправо и нажмите до фиксации
.
3.
Проверьте правильную установку панели. В противном
случае дисплей или некоторые кнопки не будут
функционировать должным образом.
КАБЕЛЬНОЕ СОЕДИНЕНИЕ
3.
Снятие радио
Вставьте рычаги, поставляемые вместе с
устройством, в прорези с обеих сторон
устройства. Нажмите на рычаги в направлении
к себе до снятия устройства с панели управления.
1 2
Примечание
:
Неправильное соединение может быть легко
обнаружено нашей технической службой по запросу на ремонт
по гарантии. В этом случае гарантия может быть отклонена.
66
ПЕРЕДНИЙ ЛЕВЫЙ ВЫХОД СТЕРЕОЗВУКА
1
ПЕРЕДНИЙ ПРАВЫЙ ВЫХОД СТЕРЕОЗВУКА
2
ВЫХОД САБВУФЕРА
3
ВХОД ОБРАТНОГО ВИДЕОРЕЖИМА
ЗАДНИЙ ЛЕВЫЙ ВЫХОД СТЕРЕОЗВУКА
4
ЗАДНИЙ ПРАВЫЙ ВЫХОД СТЕРЕОЗВУКА
6
