Установка системы наблюдения во время парковки, Компоненты распределительного блока – Инструкция по эксплуатации STREET STORM CVR-3100GPS
Страница 15
15
•
Каждое транспортное средство имеет свои функции и особенности, поэтому при установке руко-
водствуйтесь информацией, приведенной в данном документе.
•
Отключите зажигание при установке системы наблюдения во время парковки. При необходимости
обратитесь к автомеханику.
•
Для использования системы наблюдения во время парковки следует отрезать штекер подключе-
ния к прикуривателю и использовать кабель для подключения питания.
Примечание

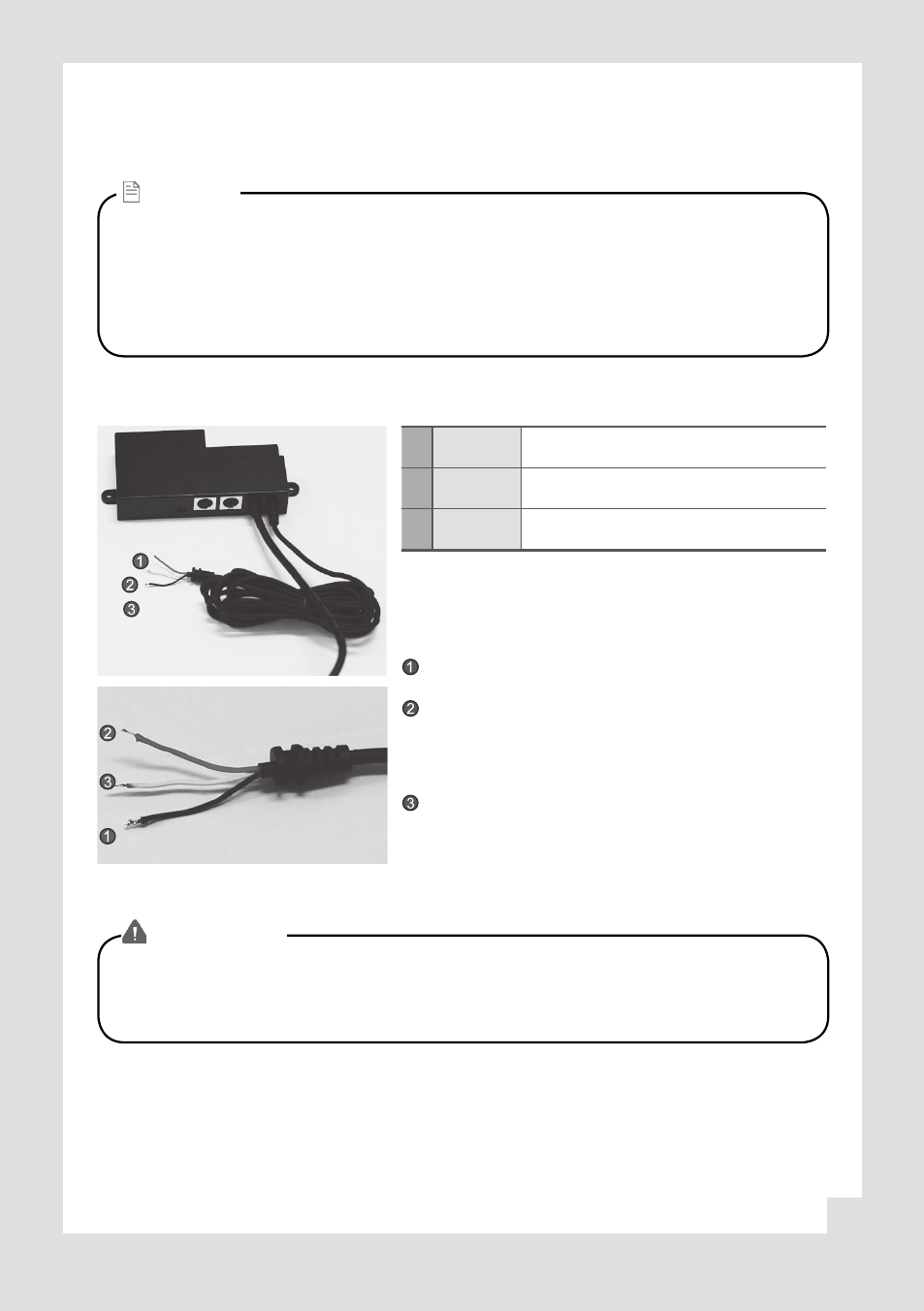

Компоненты распределительного блока
1
КРАСНЫЙ
Питание VCC (+)
Питание (+12 В - +24 В)
2
БЕЛЫЙ
ACC (Зажигание)
Сигнал включения ADR3320
3
ЧЕРНЫЙ
GND (-)
Заземление
Подключите черный провод GND (-) к корпусу автомобиля
или к проводу заземления.
Подключите красный провод (питание (+)) к проводу по-
стоянного питания. Питание на этот провод должно пода-
ваться после выключения зажигания. Например, питание
кнопки включения экстренной записи осуществляется
и при выключенном зажигании.
Подключите белый провод (IGN) к проводу, напряжение
на котором присутствует только при включении зажига-
ния. Например, питание гнезда прикуривателя осущест-
вляется только при включенном зажигании.
•
Из соображений безопасности при установке системы наблюдения во время парковки первым сле-
дует подключать провод заземления.
•
Провода питания и зажигания следует подключать через предохранители.
Предупреждение!
Установка системы наблюдения
во время парковки
