10
Подсоединения
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
Примечания:
• В связи с недостатком свободного места возможны затруднения при подсоединении к разъему входа ПК кабеля
Mini D-sub 15P с ферритовым сердечником.
• Приемлемые компьютерные сигналы – с частотой горизонтальной развертки от 15 до 110 кГц и частотой вертикальной
развертки от 48 до 120 Гц. (Однако сигналы из свыше 1200 строк не могут отображаться правильно).
• Разрешающая способность дисплея составляет не более 1440 × 1080 точек при установке режима формата на “4:3”,
и 1920 × 1080 точек при установке режима формата “16:9”. Если разрешение дисплея превышает эти максимальные
значения, он может не отображать детали с достаточной четкостью.
• Разъемы входа с ПК являются DDC1/2B-совместимыми. Если подключаемый компьютер не DDC1/2B-совместимый,
Вам понадобится на время подсоединения изменить настройки компьютера.
• Некоторые модели ПК не могут быть подключены к телевизору.
• Для компьютеров, оборудованных разъемом Mini D-sub 15P, совместимом с DOS/V, использование адаптера
необязательно.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим набором.
• Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже указанного
диапазона частот.
• Компонентный вход возможен с контактами 1, 2, 3 разъема Mini D-sub 15P.
• Измените настройку “Выбор входа: компонент/RGB” в меню “Установка” на “Компонентный”
(при подключении видеокамеры) или “RGB” (при подключении сигнала RGB). (см. стр. 37)
Названия сигналов для разъема Mini D-sub 15P
Расположение штекеров
для разъема PC Input

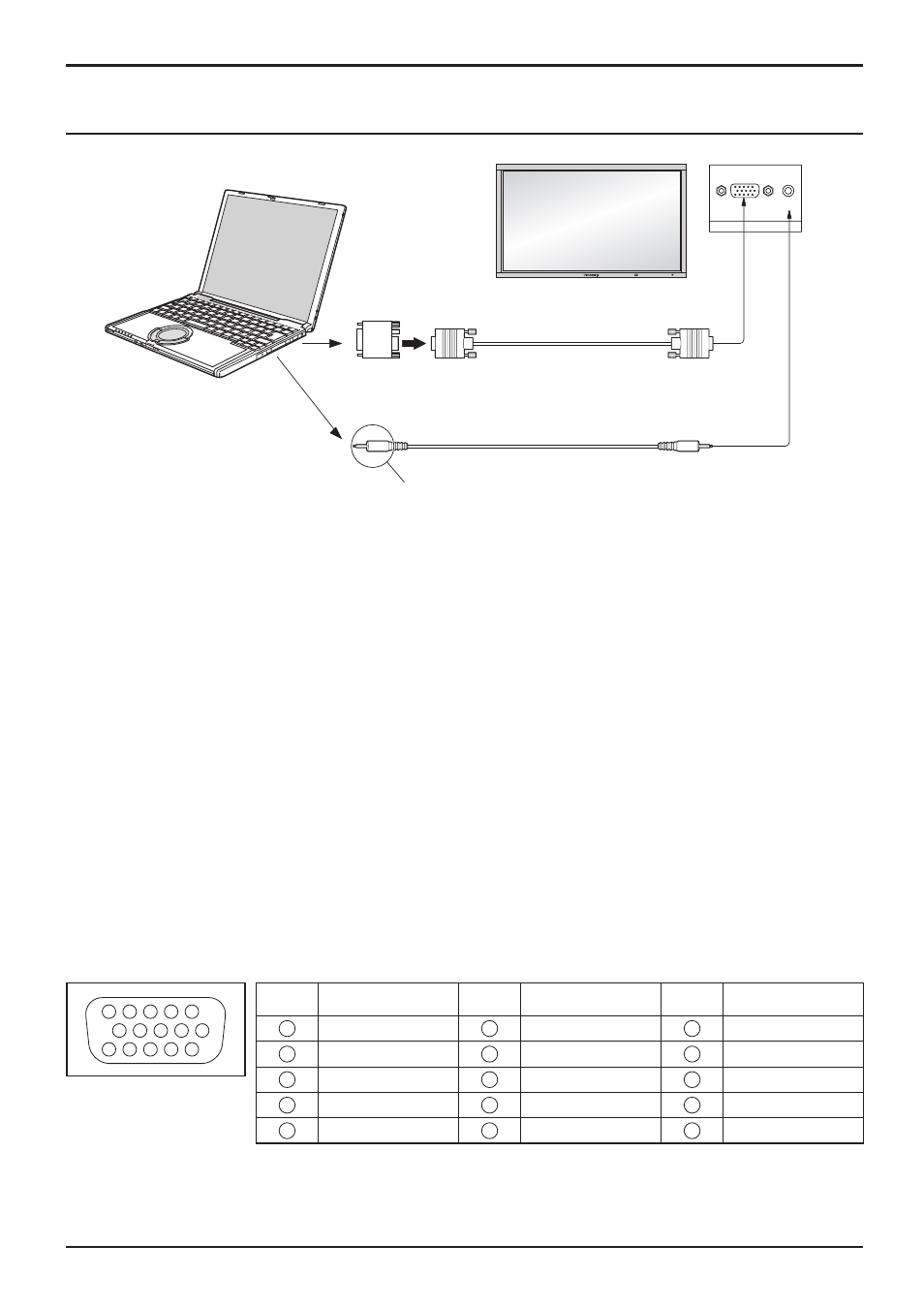

Подсоединение разъемов входа с ПК
AUDIO
PC IN
КОМПЬЮТЕР
Преобразующий адаптер
(при необходимости)
Mini D-sub 15p
RGB
Шнур к ПК
Стерео штепсель
Audio
Подсоедините шнур, который соответствует
разьему аудиовыхода которьютера.
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
1 R (P
R
/C
R
) 6 GND (Заземление) 11 NC (не подключен)
2 G (Y) 7 GND (Заземление) 12 SDA
3 B (P
B
/C
B
) 8 GND (Заземление) 13 HD/SYNC
4 NC (не подключен) 9 NC (не подключен) 14 VD
5 GND (Заземление) 10 GND (Заземление) 15 SCL
