Инструкция по эксплуатации Garrett Magnascanner MT5500 43
11.5 Дистанционное управление
(дополнительно)
Панель дистанционного управления со всеми функциями
управления, которые доступны с панели наверху прибора,
применяется для мониторинга и управления Magnascan-
ner'ом MT5500.

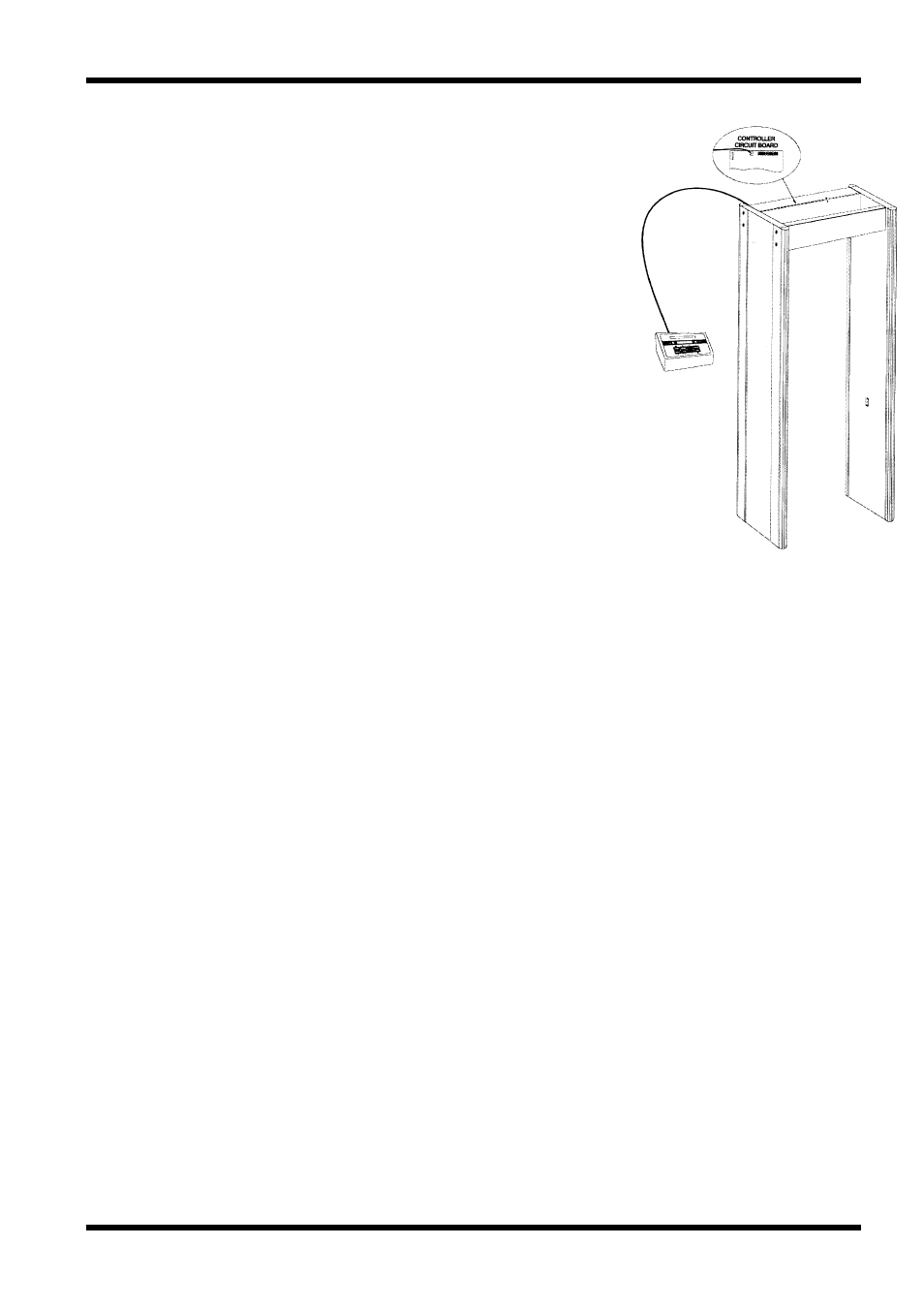

Эта панель дистанционного управления подключается к
верхнему блоку детектора с помощью телефонного кабеля и
разъёма RJ-45, кабель может быть легко замаскирован
позади верхних панелей или в трубе (
∅ 0.5"). Питание для
пульта берётся от детектора.
Нажатие кнопок на пульте управления вызывает ту же
реакцию, что и нажатие соответствующих кнопок на самом
детекторе, исключая регулировку громкости и тональности
звуковых сигналов (VOLUME и TONE).
Регулировка громкости и тональности сигнала тревоги
должны быть сделаны отдельно на детекторе и на пульте
управления. Стандартная длина кабеля - 15 метров (50
футов), но допускаются и другие длины.
11.5.1 Установка
При отключенном питании разместите арку и пульт в требуемых местах;
Разместите коммутирующий провод и защитите его от вмешательства или
вандализма;
• Подключите провод сзади клавиатуры;
• Откройте крышку блока обнаружения;
• Удалите винты, которые крепят крышку контроллера;
• Подключите провод к плате как показано на рисунке;
• Поставьте крышку и подключите питание.
