Переключатель систем
При подключении эквалайзера или процессора через
Ai-NET переместите два переключателя в положение
EQ/DIV.
Если процессор не подключен, оставьте переключатель
в положении NORM.
Переместите оба переключателя влево, чтобы
установить их в положение NORM.
Переместите оба переключателя вправо, чтобы
установить их в положение EQ/DIV
(если смотреть на переднюю панель).
• Не устанавливайте эти два переключателя в разные
положения.
• Перед изменением положения переключателя не
забудьте выключить питание устройства.
Входной разъем RGB
Подключите к выходному разъему RGB системы навигации.
Кабель RGB (поставляется в комплекте с
системой навигации)
Разъем цифрового выхода
Разъем Ai-NET
Подключите этот вывод к выходному или входному
разъему другого устройства с поддержкой шины Ai-NET.
Оптический кабель (приобретается
дополнительно)
Разъем аудиовхода (AUX/CAMERA IN) (желтый)
Подключите к этому разъему разъем видеовыхода
видеопроигрывателя DVD-дисков или чейнджера DVD-
дисков.
Удлинитель RCA (в комплекте с
видеопроигрывателем DVD-дисков)
Кабель Ai-NET (в комплекте с
видеопроигрывателем DVD-дисков)
Кабель Ai-NET (в комплекте с CD-чейнджером)
К разъему Ai-NET (серый)
Входной кабель ДУ (белый/коричневый)
Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.
К разъему Ai-NET (черный)
Кабель Ai-NET (в комплекте с аудиопроцессором)

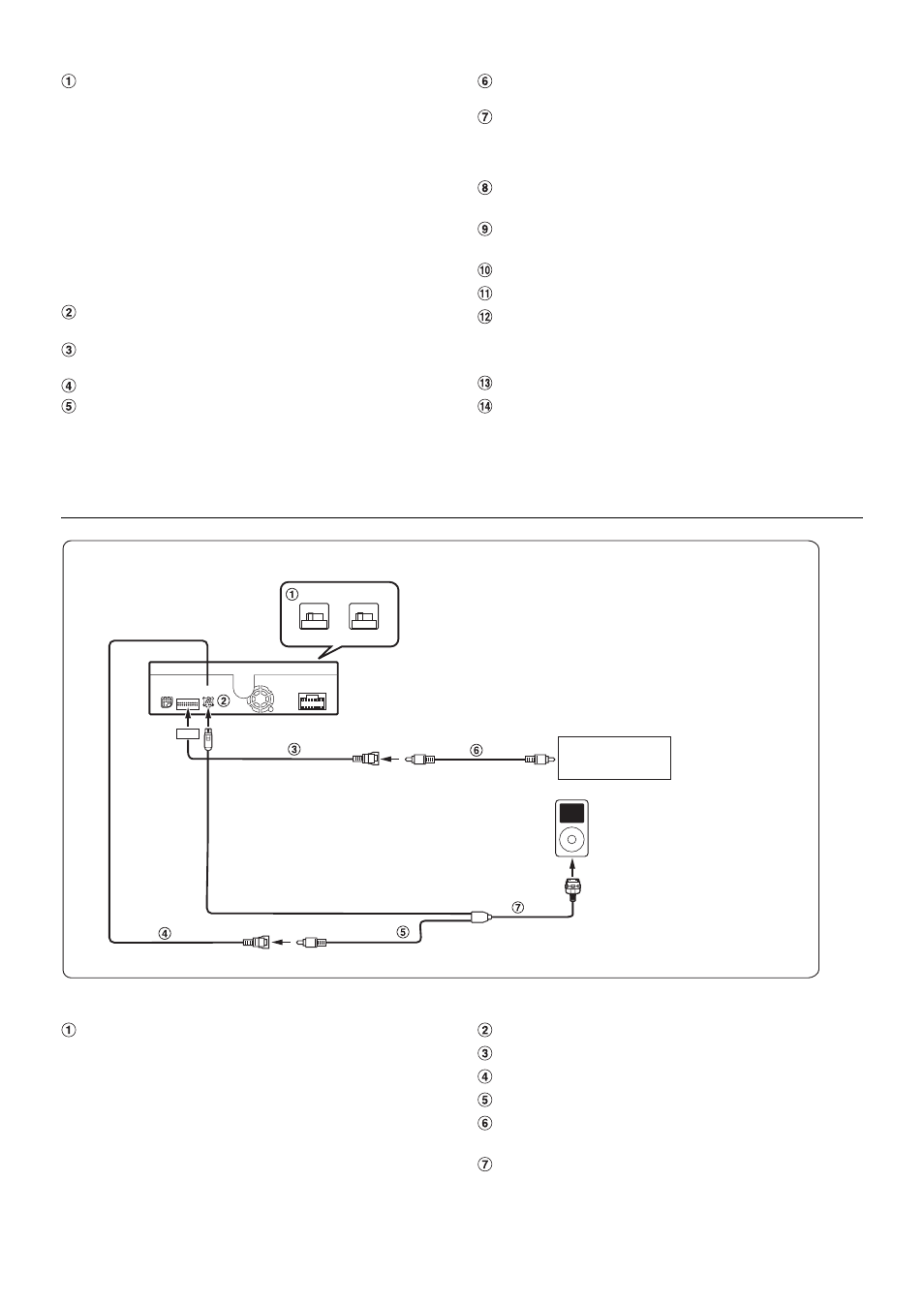

Подключение плеера iPod c возможностью просмотра видео и, одновременно, камеры заднего вида, и камеры заднего хода
Переключатель систем
При подключении эквалайзера или аудиопроцессора через
Ai-NET переместите два переключателя в положение EQ/DIV.
Если процессор не подключен, оставьте переключатель
в положении NORM.
Переместите оба переключателя влево, чтобы
установить их в положение NORM.
Переместите оба переключателя вправо, чтобы
установить их в положение EQ/DIV
(если смотреть на переднюю панель).
• Не устанавливайте эти два переключателя в разные
положения.
• Перед изменением положения переключателя не
забудьте выключить питание устройства.
Разъем для подключения iPod
Разъем аудиовхода (AUX/CAMERA IN)
Разъем iPod (V)/CAMERA
Видеоразъем
Кабельный удлинитель RCA (приобретается
дополнительно)
Соединительный кабель iPod Video FULL
SPEED
TM
(KCE-430iV) (приобретается
дополнительно)
EQ/DIV
NORM
*
1
*
2
К разъему видеовыхода
Камера заднего вида
(приобретается
дополнительно)
iPod с поддержкой видео
(приобретается дополнительно)
*
1
Установите для параметра “Настройка уровня сигнала внешнего источника (AUX)” (стр. 38) значение “CAMERA”.
*
2
Установите для параметра “Настройка подключения iPod” (стр. 38) значение “VIDEO”.
(Желтый)
