Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Сонар
Сонар
Картплоттер можно применять для поиска рыбы, если подключить к нему дополнительный модуль эхолота
Garmin GSD 22 с датчиком. Модуль GSD 22 подключается через морскую сеть Garmin и может обмениваться
информацией со всеми картплоттерами, подключенными к данной сети.
Режимы отображения данных сонара
В картплоттере предусмотрено три режима отображения данных сонара: на весь экран, раздельное
увеличение и раздельные частоты.
Режим отображения данных сонара “На весь экран”
В режиме отображения данных сонара “На весь экран” показания сонара датчика выводятся в
полноэкранном режиме. Шкала глубин с правой стороны экрана показывает глубины, на которых
находятся обнаруженные объекты. Изображения объектов на экране прокручиваются справа налево.
На главном экране выберите
Сонар
>
На весь экран
.

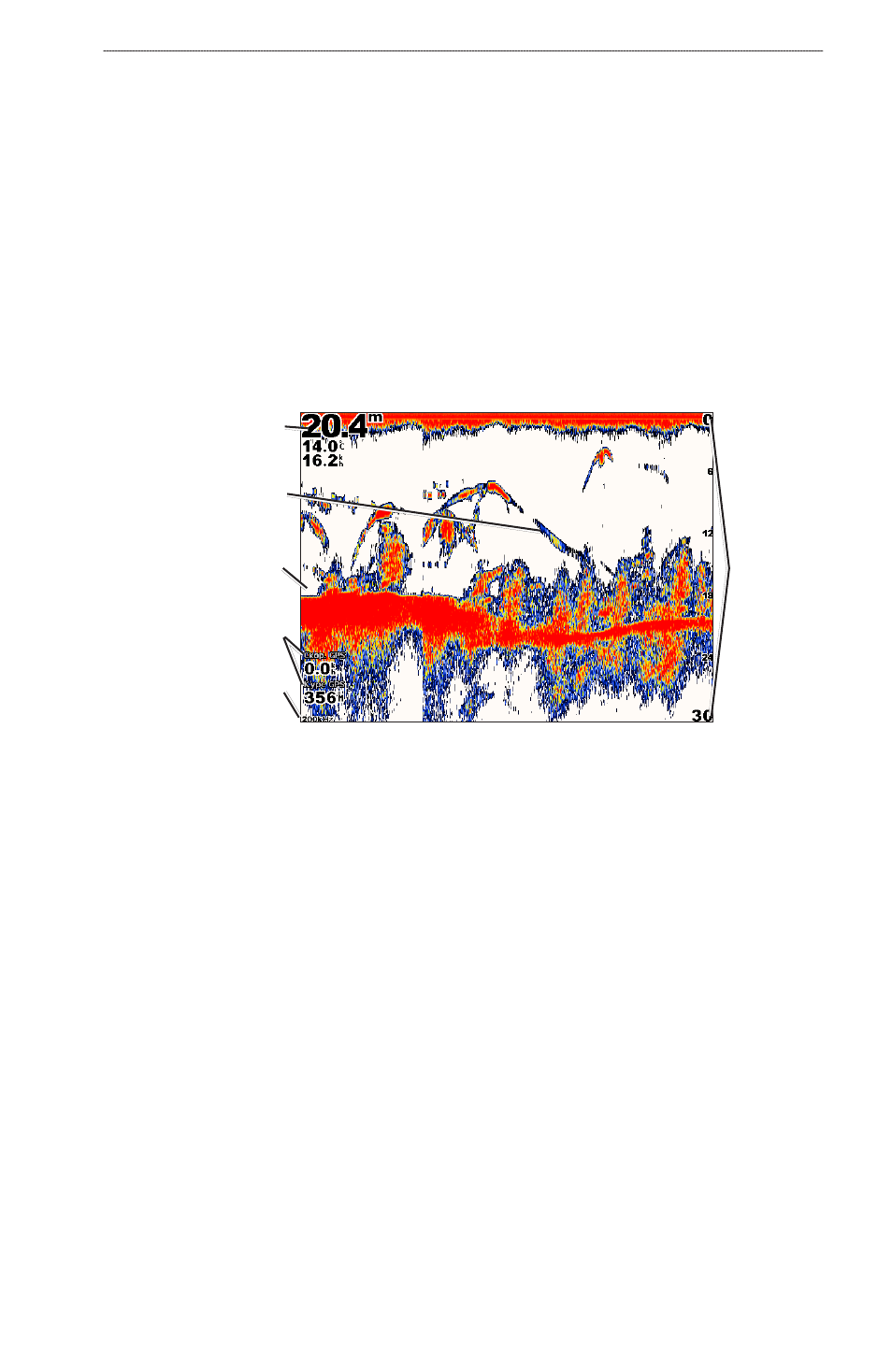

Режим отображения данных сонара “На весь экран”
Обнаруженный
объект в
толще воды
Дно
Глубина,
температура и
скорость течения
Скорость GPS
и курс GPS
Частота
датчика
Диапазон
Настройка уровня увеличения для режима “На весь экран”
Картплоттер позволяет увеличить любой участок полноэкранного режима отображения данных сонара.
1. На главном экране выберите пункт
Сонар
>
На весь экран
>
Меню (MENU)
>
Увеличение
.
2. Выполните одно из следующих действий.
Выберите пункт
2-кратное автоувеличение
, чтобы включить двукратное увеличение при
отображении данных сонара.
Выберите пункт
4-кратное автоувеличение
, чтобы включить четырехкратное увеличение при
отображении данных сонара.
Выберите пункт
Масштабирование вручную
, чтобы установить диапазон глубины для
увеличенной области вручную. Выберите пункт
Вверх
или
Вниз
, чтобы установить диапазон
глубины для увеличенной области. Выберите пункт
Увеличить
или
Уменьшить
, чтобы увеличить
или уменьшить коэффициент увеличения. Выберите пункт
Готово
.
Выберите пункт
Фиксация дна
, чтобы включить увеличение данных сонара с глубины дна; а затем
выберите
Вверх
или
Вниз
, чтобы установить диапазон глубины для увеличенной области. Выберите
пункт
Готово
.
•
•
•
•
